Handgriffe für Profilsysteme: Ergonomie und Funktionalität im Fokus
Handgriffe sind unverzichtbare Komponenten in der Welt der Profilsysteme und Arbeitsplatzgestaltung. Bei maunsystem bieten wir eine breite Palette hochwertiger Handgriffe, die Ergonomie, Sicherheit und Effizienz in Ihrem Arbeitsumfeld optimieren. Diese vielseitigen Elemente finden Anwendung bei der Bedienung von Schwenk-, Schiebe- und Hubtüren. Je nach Anforderung werden die Griffe entweder direkt auf ein stabiles Flächenelement aufgeschraubt oder am Profil des Rahmens befestigt, um eine optimale Funktionalität und Benutzerfreundlichkeit zu gewährleisten.
Unsere Handgriffe umfassen:
- Handgriffe PA
- Handgriffe Al
- Griffmulden

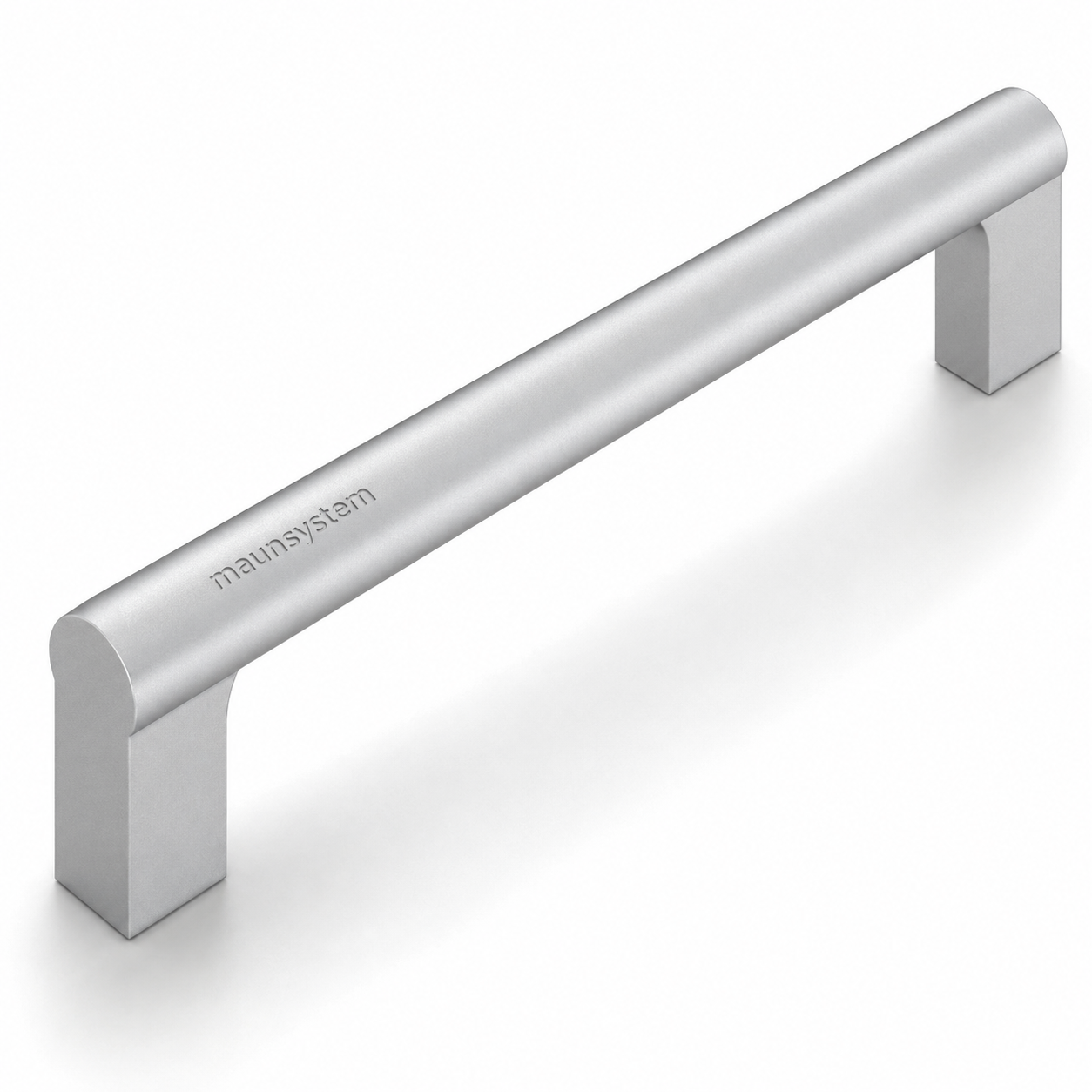

Handgriffe Z sind einfach und schnell von hinten zu verschrauben. Diese sind geeignet für Schiebe- und Schwenktüren.
Handgriffe Z sind einfach und schnell von hinten zu verschrauben. Diese sind geeignet für Schiebe- und Schwenktüren.
Handgriffe Z sind einfach und schnell von hinten zu verschrauben. Diese sind geeignet für Schiebe- und Schwenktüren.

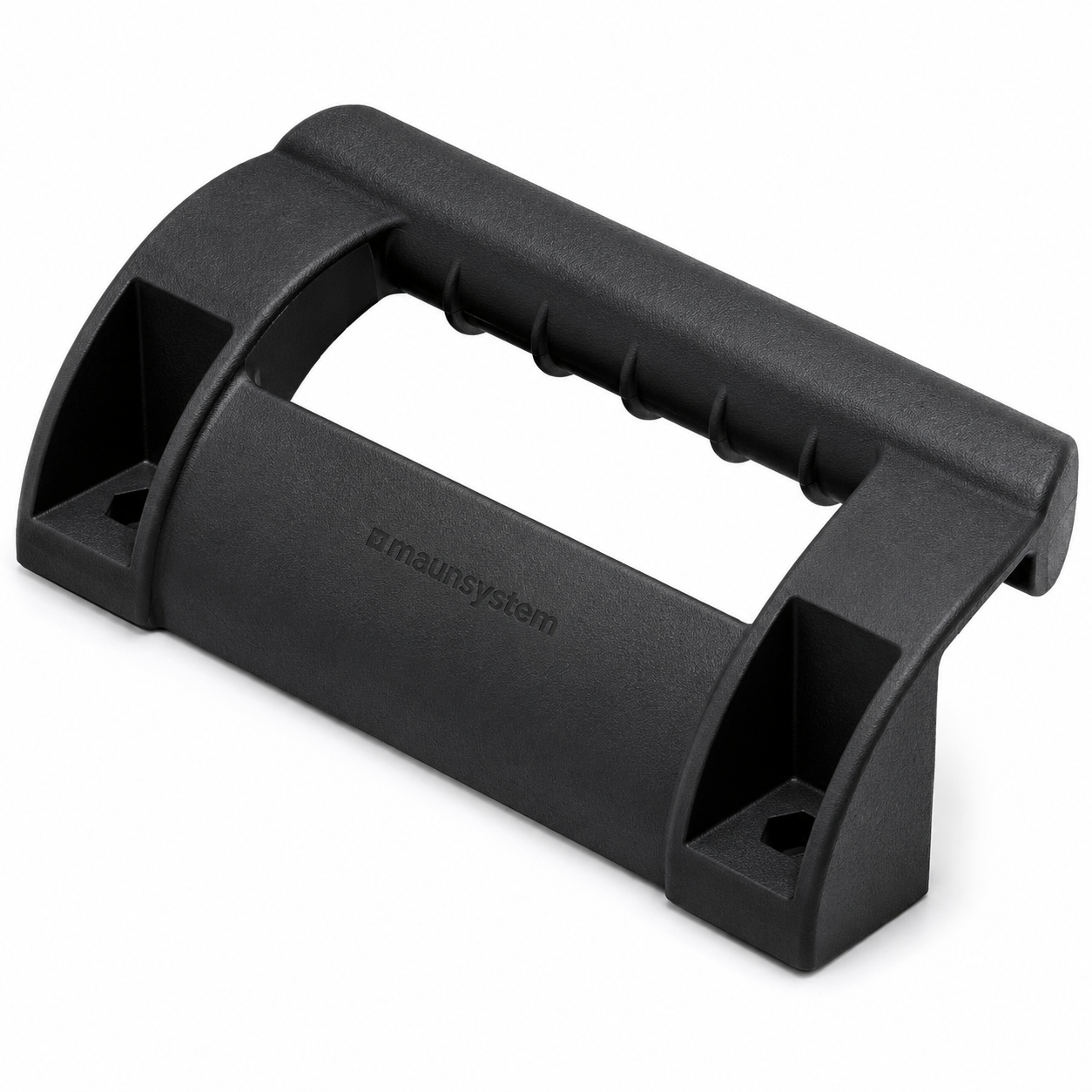

Handgriffe PA sind einfach und schnell von vorne oder hinten zu verschrauben. Diese sind geeignet für Schiebe- und Schwenktüren.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Mit der Nutscheibe werden verschiedene Bauelemente mit verdeckten Schraubenkopf in der Profilnut befestigt.
Sockelelemente eignen sich zum Erstellen von variablen Handgriffen. Als Griffstange wir das Profil 16x40 verwendet.
2000 mm langes Aluminiumrohr für individuelle Systemgriff-Abmessungen Das schwarze Aluminium-Zuschnittrohr ZI-1588 besitzt eine Lieferlänge von 2000 mm und ist für individuell angefertigte Systemgriffe vorgesehen. Anders als bei den Ausführungen 200, 300, 400 und 500 bezeichnet die Zahl 2000 bei diesem Artikel die tatsächliche Rohrlänge. Das Rohr kann auf die für den gewünschten Lochabstand erforderliche Länge zugeschnitten werden. Für den vollständigen Handgriff wird zusätzlich das Griffkörper-Set ZI-1576 benötigt. Die Abdeckkappen ZI-1577 sind optional erhältlich. Berechnung der benötigten Rohrlänge Gewünschter Lochabstand − 30 mm = benötigte Rohrlänge Beispiel: Gewünschter Lochabstand: 650 mm Benötigte Rohrlänge: 620 mm Griffgesamtlänge: 690,8 mm Alternativ gilt: Rohrlänge + 30 mm = Lochabstand Rohrlänge + 70,8 mm = Griffgesamtlänge Nach dem Ablängen sollten die Schnittkanten sauber entgratet werden.
Aluminiumrohr für einen Systemgriff mit 200 mm Lochabstand Das schwarze Systemgriff-Aluminiumrohr ZI-1578 ist die passende Rohrkomponente für einen Handgriff mit 200 mm Befestigungslochabstand. Die Bezeichnung „200“ bezieht sich auf den späteren Lochabstand des montierten Griffs und nicht auf die tatsächliche Rohrlänge. Das Aluminiumrohr selbst ist 170 mm lang. Zusammen mit dem Griffkörper-Set ZI-1576 entsteht ein vollständiger Systemgriff mit einer Gesamtlänge von 240,8 mm. Für die Montage wird zusätzlich zwingend das Griffkörper-Set ZI-1576 benötigt. Die Abdeckkappen ZI-1577 können optional ergänzt werden, um die Schrauböffnungen sauber zu verschließen.
Aluminiumrohr für einen Systemgriff mit 300 mm Lochabstand Das schwarze Systemgriff-Aluminiumrohr ZI-1579 wird mit dem Griffkörper-Set ZI-1576 zu einem vollständigen Handgriff mit 300 mm Befestigungslochabstand kombiniert. Die Zahl „300“ bezeichnet den Lochabstand des fertig montierten Griffs. Die tatsächliche Rohrlänge beträgt 270 mm. Nach der Montage mit den beiden Griffkörpern ergibt sich eine Griffgesamtlänge von 340,8 mm. Für einen vollständigen Griff benötigen Sie zusätzlich ein Griffkörper-Set ZI-1576. Optional können die Abdeckkappen ZI-1577 verwendet werden, um die sichtbaren Schrauböffnungen abzudecken.
Aluminiumrohr für einen Systemgriff mit 400 mm Lochabstand Das schwarze Systemgriff-Aluminiumrohr ZI-1581 ist für die Zusammenstellung eines modularen Handgriffs mit 400 mm Befestigungslochabstand vorgesehen. Die tatsächliche Rohrlänge beträgt 370 mm. In Verbindung mit dem Griffkörper-Set ZI-1576 entsteht ein kompletter Systemgriff mit einer Gesamtlänge von 440,8 mm. Durch den modularen Aufbau können beschädigte oder unterschiedlich lange Rohrkomponenten separat ausgetauscht werden. Das Griffkörper-Set ZI-1576 ist für die Verwendung des Rohres erforderlich. Die passenden Abdeckkappen ZI-1577 sind optional erhältlich.
Aluminiumrohr für einen Systemgriff mit 500 mm Lochabstand Das schwarze Systemgriff-Aluminiumrohr ZI-1582 wird für einen modularen Handgriff mit 500 mm Befestigungslochabstand verwendet. Das Rohr besitzt eine tatsächliche Länge von 470 mm. Zusammen mit dem Griffkörper-Set ZI-1576 ergibt sich eine Griffgesamtlänge von 540,8 mm. Diese Ausführung eignet sich insbesondere für größere Türen, Klappen, Maschinenverkleidungen und Profilkonstruktionen, bei denen ein längerer Handgriff benötigt wird. Für einen vollständigen Griff ist das Griffkörper-Set ZI-1576 erforderlich. Die Abdeckkappen ZI-1577 können optional ergänzt werden.
Modulares Griffkörper-Set für Systemgriffe mit frei wählbarem Lochabstand Der Systemgriff 8 PA ZI-1576 bildet die Basis des modularen Systemgriff-Baukastens. Der Artikel besteht aus den beiden schwarzen Griffkörpern, zwischen denen ein passendes Aluminiumrohr mit einem Durchmesser von 30 mm eingesetzt wird. Für einen vollständigen Handgriff wird immer ein Griffkörper-Set ZI-1576 und ein passendes Systemgriff-Rohr benötigt. Je nach ausgewähltem Rohr lassen sich Griffe mit 200, 300, 400 oder 500 mm Lochabstand zusammenstellen. Für individuelle Abmessungen steht zusätzlich das 2000 mm lange Zuschnittrohr ZI-1588 zur Verfügung. Die Griffkörper bestehen aus glasfaserverstärktem Polyamid und eignen sich für Maschinen, Schutzeinrichtungen, Türen, Klappen sowie Konstruktionen aus Aluminiumprofilen der Nut 8. Die optional erhältlichen Abdeckkappen ZI-1577 verschließen nach der Montage die sichtbaren Schrauböffnungen. So stellen Sie Ihren Systemgriff zusammen Griffkörper-Set ZI-1576 auswählen Rohr passend zum gewünschten Lochabstand auswählen Optional Abdeckkappen ZI-1577 ergänzen
Optionale Abdeckkappen für eine saubere Griffoberfläche Das schwarze Abdeckkappen-Set ZI-1577 ist das passende Zubehör für das Griffkörper-Set ZI-1576. Die Abdeckkappen werden nach der Montage in die dafür vorgesehenen Öffnungen der Griffkörper eingesetzt. Dadurch werden die sichtbaren Schrauböffnungen abgedeckt und der Systemgriff erhält einen sauberen, geschlossenen Abschluss. Die Abdeckkappen sind für alle verfügbaren Rohrlängen geeignet. Es spielt keine Rolle, ob der Systemgriff mit einem Lochabstand von 200, 300, 400 oder 500 mm oder mit einer individuellen Rohrlänge aufgebaut wird. Die Abdeckkappen sind optional und für die grundsätzliche Zusammenstellung des Griffs nicht erforderlich.
Teleskop-Rastbolzen 8 80x40 – Hochwertige Arretierung für präzise VerbindungenDer Teleskop-Rastbolzen 8 80x40 bietet eine zuverlässige und sichere Arretierung für bewegliche Bauteile. Ideal für den Maschinenbau, Vorrichtungsbau und industrielle Anwendungen, sorgt dieser Rastbolzen für eine stabile Fixierung und ermöglicht ein präzises Einrasten und Lösen.Vorteile & Eigenschaften:✔ Robuste Verarbeitung für langlebigen Einsatz✔ Einfache Montage in Aluminiumprofilen der Baureihe 8✔ Sicheres Einrasten & Lösen durch ergonomische Handhabung✔ Ideal für Höhenverstellungen und bewegliche Elemente✔ Hochwertige Materialien für maximale BelastbarkeitJetzt den Teleskop-Rastbolzen 8 80x40 in unserem Shop kaufen – schnell, zuverlässig und zu Top-Preisen!
Vielseitige Anwendungen
Unsere Handgriffe finden Einsatz in verschiedenen Bereichen:
- Maschinenkabinen
- Schutzsysteme
- Arbeitsplatzsysteme
- Montagetische
- Fördertechnik
Sie eignen sich perfekt für die Integration in Aluminium-Profilsysteme und sind kompatibel mit gängigen Marken wie item und Bosch.
Materialien und Ausführungen
Wir bieten Handgriffe in verschiedenen Materialien und Ausführungen:
- Aluminium: leicht und korrosionsbeständig
- Kunststoff: kostengünstig und in verschiedenen Farben erhältlich
- Edelstahl: robust und hygienisch für spezielle Anforderungen
Oberflächenbehandlungen wie Eloxieren oder Pulverbeschichtung stehen zur Auswahl, um Ihre individuellen Bedürfnisse zu erfüllen.
Ergonomie im Mittelpunkt
Unsere Handgriffe sind ergonomisch gestaltet, um Ermüdungserscheinungen zu reduzieren und die Arbeitssicherheit zu erhöhen. Die durchdachte Formgebung ermöglicht ein komfortables Greifen und Bedienen, selbst bei häufiger Nutzung.
FAQ: Handgriffe für Profilsysteme
Hier finden Sie Antworten auf häufig gestellte Fragen zu unseren Handgriffen für Profilsysteme.
Welche Arten von Handgriffen bietet maunsystem an?
Wir bieten Bügelgriffe, Griffleisten, Knaufgriffe und Griffmulden in verschiedenen Größen und Ausführungen.
Sind die Handgriffe mit anderen Profilsystemen kompatibel?
Ja, unsere Handgriffe sind mit gängigen Profilsystemen wie item und Bosch kompatibel.
Können Handgriffe nachträglich montiert werden?
Absolut. Viele unserer Handgriffe lassen sich einfach nachträglich in bestehende Systeme integrieren.
Gibt es Handgriffe für spezielle Hygieneanforderungen?
Ja, wir bieten Edelstahl-Handgriffe, die besonders für hygienesensible Bereiche geeignet sind.
Entdecken Sie unser umfangreiches Sortiment an Handgriffen und optimieren Sie die Ergonomie und Funktionalität Ihrer Arbeitsumgebung. Kontaktieren Sie uns für individuelle Beratung und maßgeschneiderte Lösungen.
