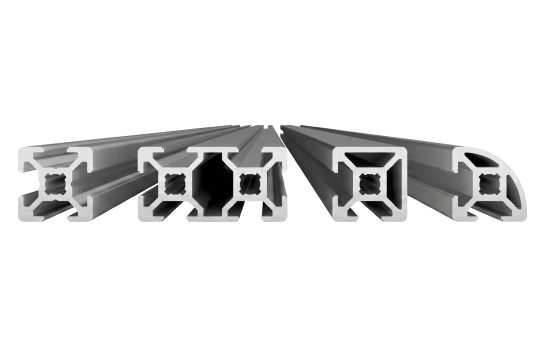

Bosch kompatible Strebenprofile 20x20 – Nut 6, Raster 20
Profile B-Typ
Baureihe-30-8
Baureihe-40-10
Baureihe-45-10
Baureihe-50-10
Baureihe-60-10
Strebenprofil 20x20
Durch die kompakte Bauform der Profile 6 sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 1N
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 2N
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 2NVS
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 3N
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 3N
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 3N
Durch die kompakte Bauform der Profile 6 mit geschlossenen Nuten sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Strebenprofil 20x20 R
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Strebenprofil 20x40
Durch die kompakte Bauform der Profile 6 sind sie diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 6 sind ausgelegt für Schrauben M6
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 6, Raster 20 mm · Bosch kompatibel
| Nutbreite | 6 mm |
|---|---|
| Rastermaß | 20 mm |
| Kernlochbohrung | M6 |
| Nutauszugskraft | F=1.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 6, Raster 20 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 20x20 mm | offene Nuten | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 3 Seiten geschlossen | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 2 Seiten geschlossen 180° | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 2 Seiten geschlossen 90° | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 1 Seite geschlossen | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 1 Seite geschlossen | standard | F=1.000 N | Zum Profil |
| 20x20 mm | 1 Seite geschlossen | standard | F=1.000 N | Zum Profil |
| 20x20 mm | — | standard | F=1.000 N | Zum Profil |
| 20x40 mm | offene Nuten | standard | F=1.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-20-6 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 6 in M4, M5 und M6 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 20
- Abdeck- und Einfassprofile sowie Abdeckkappen 20x20 und 20x40
- Alle Strebenprofile 20x20 untereinander, auch die Ausführungen mit geschlossenen Nuten und die Radienprofile
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 20x20 mm, 20x40 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 8 und Nut 10 aus den größeren B-Typ-Baureihen – abweichende Nutgeometrie
- Verbinder aus dem Raster 30 und größer – versetzte Bohrbilder
- item kompatibles Nut-6-Zubehör der I-Typ-Baureihe 6: gleiche Nutbreite, anderes Nutprofil
Maßlich kompatibel zu Bosch Baureihe-20-6. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Bosch-kompatible Profile im Einsatz
Kleingehäuse und Prüfaufbauten
Kompakte Rahmen für Prüfstände, Messaufbauten und Laborvorrichtungen.Abdeckungen und Sichtblenden
Leichte Rahmen für Blenden, Sichtfenster und Verkleidungen an bestehenden Anlagen.Sensor- und Kleinteilhalterungen
Aufnahmen für Sensorik, Kabelkanäle und Kleinteile, wo größere Profile nicht hineinpassen.Displays und Präsentationsrahmen
Aufsteller, Werbeträger und Standbau mit geringem Eigengewicht.Bosch Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Bosch kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
