Aluprofile Nut 8 im Raster 30 – 30x30 und 60x30, item kompatibel
Profile I-Typ
Baureihe-5
Baureihe-6
Baureihe-8
Baureihe-8 X + XMS
Baureihe-10
Baureihe-12

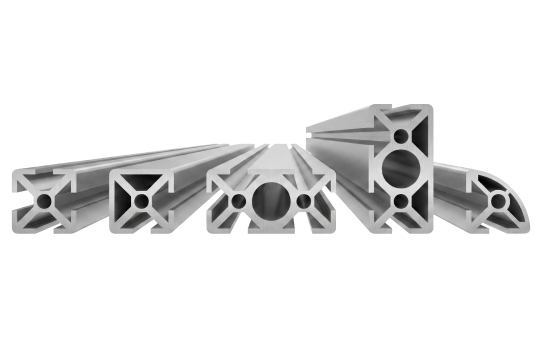

Profil 830 30x30 1N, natur
Die Profile 8 30 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.
Profil 830 30x30 2N90, natur
Die Profile 8 30 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.
Profil 830 30x30, natur
Die Profile 8 30 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.
Profil 830 60x30 2N, natur
Die Profile 8 30 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.
Profil 830 60x30, natur
Die Profile 8 30 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 30 sind ausgelegt für Schrauben M8.
Profil 830 R30-90°, natur
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleich
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 8, Raster 30 mm · Item kompatibel
| Nutbreite | 8 mm |
|---|---|
| Rastermaß | 30 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=500 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Item (Nut 8, Raster 30 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 60x30 mm | 1 Seite geschlossen | standard | F=500 N | Zum Profil |
| 30x30 mm | Radienprofile | standard | F=500 N | Zum Profil |
| 30x30 mm | 1 Seite geschlossen | standard | F=500 N | Zum Profil |
| 30x30 mm | 2 Seiten geschlossen 90° | standard | F=500 N | Zum Profil |
| 30x30 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 60x30 mm | offene Nuten | standard | F=500 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe 8-30 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Item ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Das komplette Nut-8-Zubehör: Nutensteine M4 bis M8, Abdeck- und Einfassprofile Nut 8
- Verbinder und Winkel im Raster 30 – nicht die Raster-40-Verbinder der Baureihe 8
- Abdeckkappen 30x30 und 30x60
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 30x30 mm
- Für dieselbe Nut im Raster 40 siehe Baureihe 8
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Verbinder und Verbinderplatten aus dem Raster 40 – gleiche Nut, versetztes Bohrbild
- Nutensteine der Nut 5, 6, 10 und 12 – abweichende Nutgeometrie
- Bosch kompatibles Zubehör der Baureihe 30-8: identisches Nennmaß, anderes Nutprofil
Maßlich kompatibel zu Item Baureihe 8-30. Kein Originalteil von Item, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Item-kompatible Profile im Einsatz
Kompakte Vorrichtungen mit Nut-8-Zubehör
Wenn die Bauform klein bleiben soll, das gewohnte Nut-8-Zubehör aber nicht gewechselt werden darf.Anbauten an bestehende Nut-8-Anlagen
Halterungen, Konsolen und Erweiterungen, die mit den vorhandenen Nutensteinen montiert werden.Leichte Gestelle mit hoher Zubehördichte
Viele Anbaupunkte auf kleinem Querschnitt – etwa für Sensorik und Medienführung.Radien und gerundete Kanten
Das Radienprofil R30-90° entschärft Kanten an begehbaren und bedienten Stellen.Item Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Item kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Was ist der Unterschied zur Baureihe 8?
Welches Zubehör passt, welches nicht?
