Aluprofile Nut 5 im Raster 20 – item kompatibel
Profile I-Typ
Baureihe-6
Baureihe-8
Baureihe-8 X + XMS
Baureihe 8-30
Baureihe-10
Baureihe-12

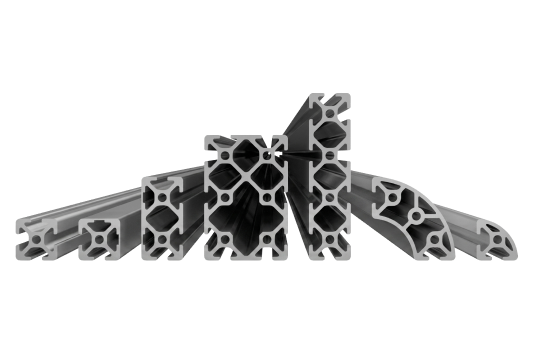

Profil 5 16x8,5, natur
Erweitern Sie Ihre Konstruktionen mit dem Profil 5 16x8,5 in Natur von Maunsystem. Dieses hochwertige Aluminiumprofil ESD-sicher, ist perfekt für kleine, gewichtsoptimierte Projekte. Mit M5-Schrauben kompatibel, bietet es geschlossene Nuten für pflegeleichte und ästhetische Designs. Kompatibel mit dem item-System, garantiert es Flexibilität und einfache Integration. Ideal für Ingenieure und Techniker, die auf Zuverlässigkeit und Qualität setzen. Jetzt entdecken und direkt bestellen
Profil 5 20x10, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20 1N, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20 2N180, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20 2N90, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20 3N, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20 45°, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 20x20, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5Lieferlänge 6030 mm
Profil 5 20x20, schwarz
Das Aluminiumprofil 5 20x20 in Schwarz – kompatibel zu item 0.0.370.15/ 0.0.448.05 – ist die optimale Lösung für kompakte, leichte Konstruktionen im Maschinen- und Gerätebau. Produkteigenschaften: – Kompatibel mit item Nut 5 Zubehör – Profilquerschnitt: 20 x 20 mm – Schwarz eloxierte Oberfläche für edle Optik und Korrosionsschutz – Ideal für Gestelle, Schutzeinhausungen und Leichtbauanwendungen – Vier offene Nuten für flexible Montage Dieses Profil bietet eine perfekte Kombination aus Leichtigkeit, Stabilität und Modularität für individuelle Konstruktionslösungen.
Profil 5 40x10, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20 2N, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20 2N180, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20 3N90, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20 4N180, natur
Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x20, schwarz
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 40x40, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 60x20, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 60x40, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 80x14, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 80x20, natur
Durch die kompakte Bauform der Profile 5 sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5
Profil 5 R20-90°, natur
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Profil 5 R20/40-30°, natur
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Profil 5 R20/40-45°, natur
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 5, Raster 20 mm · Item kompatibel
| Nutbreite | 5 mm |
|---|---|
| Rastermaß | 20 mm |
| Kernlochbohrung | M5 |
| Nutauszugskraft | F=500 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Item (Nut 5, Raster 20 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 16x8,5 mm | 3 Seiten geschlossen | standard | F=500 N | Zum Profil |
| 20x10 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 20x20 mm | 1 Seite geschlossen | standard | F=500 N | Zum Profil |
| 20x20 mm | 2 Seiten geschlossen 90° | standard | F=500 N | Zum Profil |
| 20x20 mm | 2 Seiten geschlossen 180° | standard | F=500 N | Zum Profil |
| 20x20 mm | 3 Seiten geschlossen | standard | F=500 N | Zum Profil |
| 20x20 mm | Winkelprofile | standard | F=500 N | Zum Profil |
| 20x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 20x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 40x10 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 40x20 mm | 1 Seite geschlossen | standard | F=500 N | Zum Profil |
| 40x20 mm | 2 Seiten geschlossen 180° | standard | F=500 N | Zum Profil |
| 40x20 mm | 2 Seiten geschlossen 90° | standard | F=500 N | Zum Profil |
| 20x20 mm | 2 Seiten geschlossen 180° | standard | F=500 N | Zum Profil |
| 40x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 40x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 40x40 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 60x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 60x40 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 80x14 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 80x20 mm | offene Nuten | standard | F=500 N | Zum Profil |
| 20x20 mm | Radienprofile | standard | F=500 N | Zum Profil |
| — | Radienprofile | standard | F=500 N | Zum Profil |
| — | Radienprofile | standard | F=500 N | Zum Profil |
| — | Radienprofile | standard | F=500 N | Zum Profil |
| — | Radienprofile | standard | F=500 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-5 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Item ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine und Hammermuttern für Nut 5 in M3, M4 und M5, auch als Doppel-Nutenstein 2×M4
- Verbinder, Winkel und Verbinderplatten im Raster 20 (Verbinder 20x20-5)
- Abdeck- und Einfassprofile Nut 5, Abdeckkappen 20x20, 20x40 und 20x60
- Alle Profile 5 untereinander – die Kernlöcher sind durchgängig auf M5 ausgelegt
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 20x20 mm, 40x20 mm, 40x10 mm, 40x40 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 6, 8, 10 und 12 – die Nutgeometrie ist eine andere
- Verbinder aus dem Raster 30 und größer – die Bohrbilder liegen versetzt
- Bosch kompatibles Zubehör aus der B-Typ-Welt – anderes Nutprofil
Maßlich kompatibel zu Item Baureihe-5. Kein Originalteil von Item, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Item-kompatible Profile im Einsatz
Displays und Messeaufbauten
Leichte Rahmen für Präsentationsflächen, Aufsteller und Standbau. Das Raster 20 hält die Konstruktion zierlich, ohne an Steifigkeit zu verlieren.Abdeckungen und Verkleidungen
Rahmen für Sichtfenster, Blenden und Gehäuseverkleidungen – kombiniert mit Platten, Polycarbonat oder Abdeck- und Einfassprofil 5.Sensor- und Kleinteilhalterungen
Aufnahmen für Sensorik, Kabelführungen und Kleinteile in bestehenden Anlagen. Die Profile 16x8,5 und 20x10 passen auch in enge Bauräume.Leichte Gestelle und Rahmen
Kleingestelle, Ablagen und Halterungen mit geringem Eigengewicht – überall dort, wo Nut 8 überdimensioniert wäre.Item Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Item kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Trägt die Baureihe 5 auch ein Maschinengestell?
Welche Nutensteine passen in die Nut 5?
Welcher ist der kleinste Querschnitt der Baureihe?
