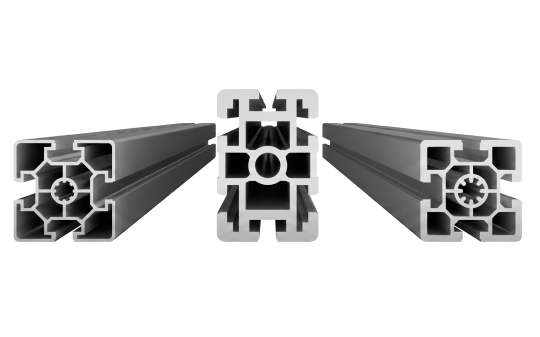

Bosch kompatible Strebenprofile 60x60 – Nut 10, Raster 60
Profile B-Typ
Baureihe-20-6
Baureihe-30-8
Baureihe-40-10
Baureihe-45-10
Baureihe-50-10
Strebenprofil 60x60
Die Profile Raster 60 mit Nut10 sind für verschiedenste Baugruppen geeignet. Die Nuten sind ausgelegt für Schrauben M8.
Strebenprofil 60x60L
Die Profile Raster 60 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.
Strebenprofil 60x90
Die Profile Raster 60 mit Nut10 sind für verschiedenste Baugruppen geeignet. Die Nuten sind ausgelegt für Schrauben M8.
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 10, Raster 60 mm · Bosch kompatibel
| Nutbreite | 10 mm |
|---|---|
| Rastermaß | 60 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=4.000 N – F=12.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 10, Raster 60 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 60x60 mm | offene Nuten | standard | F=4.000 N | Zum Profil |
| 60x60 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 60x90 mm | offene Nuten | standard | F=12.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-60-10 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 10 in M4, M5, M6 und M8 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 60
- Abdeck- und Einfassprofile Nut 10 sowie Abdeckkappen 60x60
- 60x60 in Standard- und leichter Ausführung, frei kombinierbar
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 60x60 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 6 und Nut 8 aus den kleineren B-Typ-Baureihen – abweichende Nutgeometrie
- Verbinder aus dem Raster 40, 45 oder 50 – gleiche Nutbreite, versetztes Bohrbild
- item kompatibles Nut-10-Zubehör der I-Typ-Baureihe 10 – anderes Nutprofil
Maßlich kompatibel zu Bosch Baureihe-60-10. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Bosch-kompatible Profile im Einsatz
Stützen und Pfosten
Der größte Querschnitt der B-Typ-Reihe: Stützen für Portale, Bühnen und Hallenaufbauten.Weit spannende Traversen
60x90 als Längsträger, wo 40x80 zu weich wird.Grundrahmen schwerer Anlagen
Auflagerrahmen für Maschinen mit hohem Eigengewicht und Schwingungseintrag.Leichtbau im großen Raster
Die leichte Ausführung 60x60L spart Gewicht, ohne das Raster zu verlassen.Bosch Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Bosch kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Ist 60-10 die tragfähigste Bosch kompatible Baureihe?
Was bedeutet das L in 60x60L?
