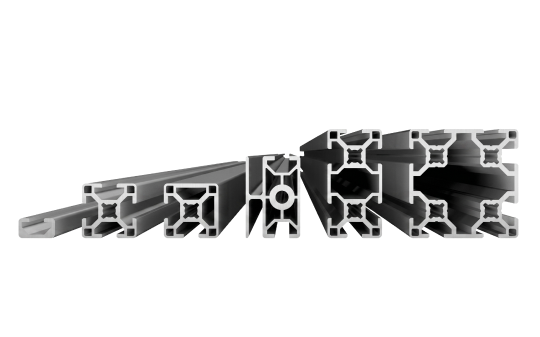

Bosch kompatible Strebenprofile 30x30 – Nut 8, Raster 30
Profile B-Typ
Baureihe-20-6
Baureihe-40-10
Baureihe-45-10
Baureihe-50-10
Baureihe-60-10
Strebenprofil 11x20
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 15x120
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 1N
Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 2N
Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 2NVS
Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 3N
Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 R
Die Profile 8 mit geschlossenen Nuten sind geeignet für gewichtoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 WG 30
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x30 WG 40
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x45
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x45 WG 30
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x45 WG 40
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x60
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 30x60x60
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Strebenprofil 60x60
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 8, Raster 30 mm · Bosch kompatibel
| Nutbreite | 8 mm |
|---|---|
| Rastermaß | 30 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=1.000 N – F=4.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 8, Raster 30 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 11x20 mm | offene Nuten | standard | F=1.000 N | Zum Profil |
| 15x120 mm | offene Nuten | standard | F=1.000 N | Zum Profil |
| 30x30 mm | offene Nuten | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | 3 Seiten geschlossen | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | 2 Seiten geschlossen 180° | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | 2 Seiten geschlossen 90° | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | 1 Seite geschlossen | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | — | leicht | F=1.000 N | Zum Profil |
| 30x30 mm | Klemmprofile | standard | F=1.000 N | Zum Profil |
| 30x30 mm | Klemmprofile | standard | F=1.000 N | Zum Profil |
| 30x45 mm | offene Nuten | leicht | F=1.000 N | Zum Profil |
| 30x45 mm | Klemmprofile | standard | F=1.000 N | Zum Profil |
| 30x45 mm | Klemmprofile | standard | — | Zum Profil |
| 60x30 mm | offene Nuten | leicht | F=4.000 N | Zum Profil |
| 60x30 mm | offene Nuten | leicht | F=4.000 N | Zum Profil |
| 60x60 mm | offene Nuten | leicht | F=4.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-30-8 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 8 in M4, M5, M6 und M8 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 30
- Abdeck- und Einfassprofile sowie Abdeckkappen 30x30, 30x60, 30x45 WG 30 und WG 40
- Klemmprofile derselben Baureihe für plattenförmige Füllungen
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 30x30 mm, 60x60 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Maßlich kompatibel zu Bosch Baureihe-30-8. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Bosch-kompatible Profile im Einsatz
Maschinenrahmen im mittleren Lastbereich
Der Allrounder der B-Typ-Welt: Gestelle, Rahmen und Grundplatten für Sondermaschinen.Schutzumhausungen und Zäune
Rahmen für Schutzgitter, Türen und Sichtscheiben rund um Bearbeitungszentren.Arbeitsplätze und Werkbänke
Untergestelle mit Ablagen, Materialbereitstellung und Werkzeugaufnahmen.Vorrichtungen und Aufnahmen
Prüfvorrichtungen und Montagehilfen, die mit dem Produkt mitwachsen.Bosch Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Bosch kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Sind das Original-Profile von Bosch Rexroth?
Welche Nutensteine passen in die Nut 8?
Wofür stehen WG 30 und WG 40?
