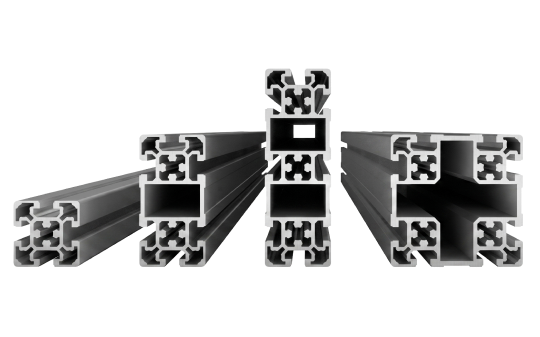

Bosch kompatible Strebenprofile 50x50 – Nut 10, Raster 50
Profile B-Typ
Baureihe-20-6
Baureihe-30-8
Baureihe-40-10
Baureihe-45-10
Baureihe-60-10
Strebenprofil 100x100L
Die Profile Raster 50 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 171
Strebenprofil 50x100L
Die Profile Raster 50 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 163
Strebenprofil 50x150L
Die Profile Raster 50 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 196
Strebenprofil 50x50L
Die Profile Raster 50 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 156
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 10, Raster 50 mm · Bosch kompatibel
| Nutbreite | 10 mm |
|---|---|
| Rastermaß | 50 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=7.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 10, Raster 50 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 50x50 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 50x100 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 50x150 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 100x100 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-50-10 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 10 in M4, M5, M6 und M8 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 50
- Abdeck- und Einfassprofile Nut 10
- Alle vier Querschnitte untereinander – 50x50, 50x100, 50x150 und 100x100 teilen dasselbe Raster
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 50x50 mm, 100x100 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 6 und Nut 8 aus den kleineren B-Typ-Baureihen – abweichende Nutgeometrie
- Verbinder aus dem Raster 40, 45 oder 60 – gleiche Nutbreite, versetztes Bohrbild
- item kompatibles Nut-10-Zubehör der I-Typ-Baureihe 10 – anderes Nutprofil
Maßlich kompatibel zu Bosch Baureihe-50-10. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
