Aluprofile Nut 10 im Raster 50 – item kompatibel
Profile I-Typ
Baureihe-5
Baureihe-6
Baureihe-8
Baureihe-8 X + XMS
Baureihe 8-30
Baureihe-12

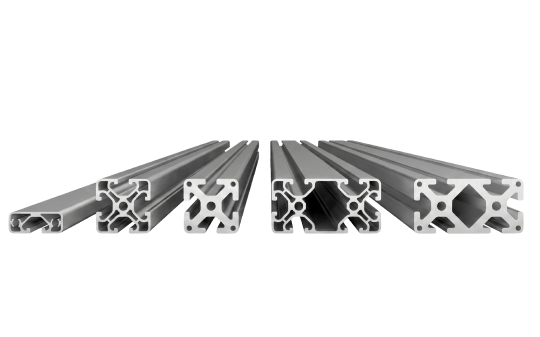

Profil 10 100x100 E, natur
Profil 10 100x100 E, natur – Gewichtsoptimiertes Economy-Profil für vielseitige Konstruktionen Das Profil 10 100x100 E, natur ist ein wirtschaftlich optimiertes Aluminiumprofil in leichter Ausführung – ideal für Konstruktionen, bei denen Gewicht, Materialeffizienz und Modularität im Vordergrund stehen. Es eignet sich besonders für größere Rahmen, Verkleidungen, Messe- und Betriebsausstattungen, bei denen keine extrem hohe Belastung gefordert ist. Die Bezeichnung „E“ steht für Economy und kennzeichnet das Profil als gewichtsreduzierte Alternative zu massiveren Standardprofilen. Die natur eloxierte Oberfläche bietet Schutz vor Korrosion und eine saubere, professionelle Optik. Vorteile im Überblick: Leichte, kosteneffiziente Economy-Ausführung Ideal für große, aber weniger belastete Konstruktionen Kompatibel mit Zubehör der Baureihe 10 Geschlossene Seite für saubere Optik und leichten Oberflächenschutz Vielseitig einsetzbar in Werkstatt, Betrieb oder Präsentationssystemen Das Profil 10 100x100 E, natur ist die perfekte Wahl, wenn es auf ein gutes Verhältnis von Stabilität, Gewicht und Preis ankommt.
Profil 10 100x100, natur
Profil 10 100x100, natur – Maximale Stabilität für anspruchsvolle Konstruktionen Das Profil 10 100x100, natur ist ein besonders robustes Aluminiumprofil für Anwendungen mit höchsten Anforderungen an Belastbarkeit und Stabilität. Es eignet sich ideal für tragende Rahmenkonstruktionen, Maschinenuntergestelle, Prüfstände oder schwere Vorrichtungen im industriellen Bereich. Die durchgehende Wandstärke sorgt für maximale Steifigkeit und Tragkraft – auch bei großflächigen Konstruktionen. Dank der natur eloxierten Oberfläche ist das Profil bestens gegen Korrosion geschützt und eignet sich sowohl für den Innen- als auch den Außeneinsatz. Vorteile im Überblick: Hohe Belastbarkeit und maximale Stabilität Ideal für Maschinenbau, Anlagenbau und schwere Tragkonstruktionen Kompatibel mit sämtlichem Zubehör der Baureihe 10 Robuste Ausführung für dauerhafte Beanspruchung Saubere Optik durch eloxierte Oberfläche Das Profil 10 100x100, natur ist die ideale Wahl für professionelle Konstruktionen, bei denen es auf absolute Verlässlichkeit ankommt.
Profil 10 100x50 E, natur
Die Profile 10 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 10 E sind ausgelegt für Schrauben M10.
Profil 10 100x50, natur
Die Profile 10 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 10 sind ausgelegt für Schrauben M10.
Profil 10 200x100, natur
Die Profile 10 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 10 sind ausgelegt für Schrauben M10.Lieferlänge 6030 mm
Profil 10 50x20 E, natur
Die Profile 10 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 10 E sind ausgelegt für Schrauben M10.
Profil 10 50x50 E, natur
Die Profile 10 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 10 E sind ausgelegt für Schrauben M10.
Profil 10 50x50, natur
Die Profile 10 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 10 sind ausgelegt für Schrauben M10.
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 10, Raster 50 mm · Item kompatibel
| Nutbreite | 10 mm |
|---|---|
| Rastermaß | 50 mm |
| Kernlochbohrung | M10 |
| Nutauszugskraft | F=3.500 N – F=7.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Item (Nut 10, Raster 50 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 50x20 mm | offene Nuten | economy | F=3.500 N | Zum Profil |
| 50x50 mm | offene Nuten | economy | F=3.500 N | Zum Profil |
| 50x50 mm | offene Nuten | standard | — | Zum Profil |
| 50x100 mm | offene Nuten | economy | F=3.500 N | Zum Profil |
| 50x100 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
| 100x100 mm | offene Nuten | economy | F=3.500 N | Zum Profil |
| 100x100 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
| 200x100 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-10 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Item ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine und Hammermuttern für Nut 10 in M5, M6 und M8, auch in schwerer Ausführung
- Verbinder, Winkel und Verbinderplatten im Raster 50 (Verbinderplatte 40x80-10, 40x160-10)
- Abdeck- und Einfassprofile Nut 10, Abdeckkappen 40x40-10, 40x80-10 und 100x100-10
- Klemmprofil 32x18-8 mit Abdeck- und Einfassprofil 10 für Plattenfüllungen
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 50x50 mm, 100x100 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 5, 6, 8 und 12 – abweichende Nutgeometrie
- Verbinder aus dem Raster 40 oder 60 – die Bohrbilder liegen versetzt
- Bosch kompatibles Zubehör der Nut-10-Baureihen: gleiche Nutbreite, anderes Nutprofil und M8 statt M10 im Kernloch
Maßlich kompatibel zu Item Baureihe-10. Kein Originalteil von Item, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Item-kompatible Profile im Einsatz
Schwerlastgestelle und Grundrahmen
Tragende Konstruktionen mit hohen Punktlasten – dort, wo Nut 8 an seine Durchbiegungsgrenze kommt.Portale und große Spannweiten
Traversen und Portalachsen: das Profil 200x100 überbrückt weite Stützabstände ohne Zwischenpfeiler.Regal- und Lagerkonstruktionen
Schwerlastregale, Kommissionierstationen und Palettenaufnahmen im Dauerbetrieb.Anlagen im Außen- und Hallenbau
Stützen und Rahmen für Umhausungen, Bühnen und Wetterschutz – eloxiert und korrosionsbeständig.Item Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Item kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Wann ist die Nut 10 sinnvoller als die Nut 8?
Welche Nutensteine passen in die Nut 10?
Passt Bosch kompatibles Zubehör für die Nut 10?
