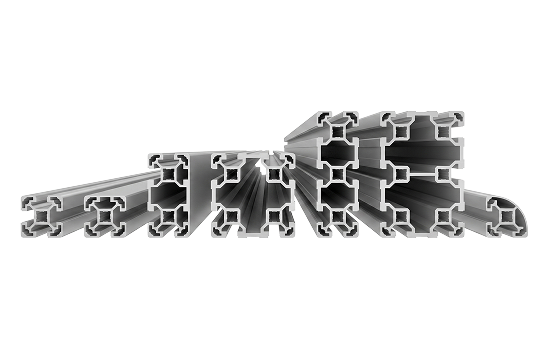

Bosch kompatible Strebenprofile 40x40 – Nut 10, Raster 40
Profile B-Typ
Baureihe-20-6
Baureihe-30-8
Baureihe-45-10
Baureihe-50-10
Baureihe-60-10
Strebenprofil 40x120L
Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 139
Strebenprofil 40x40L
Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 120
Strebenprofil 40x40L 1N
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 185
Strebenprofil 40x40L 2N
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 187
Strebenprofil 40x40L 2NVS
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 189
Strebenprofil 40x40L 3N
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 191
Strebenprofil 40x40L R
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 184
Strebenprofil 40x80L
Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 130
Strebenprofil 40x80L 3NVS
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 654
Strebenprofil 40x80L 4N
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 424
Strebenprofil 80x120L
Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 201
Strebenprofil 80x80L
Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 423
Strebenprofil 80x80L 4NVS
Die Profile Raster 40 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 993 658
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 10, Raster 40 mm · Bosch kompatibel
| Nutbreite | 10 mm |
|---|---|
| Rastermaß | 40 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=7.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 10, Raster 40 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 40x40 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 40x40 mm | 3 Seiten geschlossen | leicht | F=7.000 N | Zum Profil |
| 40x40 mm | 2 Seiten geschlossen 180° | leicht | F=7.000 N | Zum Profil |
| 40x40 mm | 2 Seiten geschlossen 90° | leicht | F=7.000 N | Zum Profil |
| 40x40 mm | 1 Seite geschlossen | leicht | F=7.000 N | Zum Profil |
| 40x40 mm | — | leicht | F=7.000 N | Zum Profil |
| 80x40 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 80x40 mm | 2 Seiten geschlossen 90° | leicht | F=7.000 N | Zum Profil |
| 80x40 mm | 1 Seite geschlossen | leicht | F=7.000 N | Zum Profil |
| 120x40 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 80x80 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 80x80 mm | 2 Seiten geschlossen 90° | leicht | F=7.000 N | Zum Profil |
| 120x80 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-40-10 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 10 in M4, M5, M6 und M8 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 40
- Abdeck- und Einfassprofile Nut 10 sowie Abdeckkappen 40x40 und 40x80
- Alle Profile der Baureihe untereinander, auch die geschlossenen Ausführungen (1N bis 4NVS)
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 40x40 mm, 80x80 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 6 und Nut 8 aus den kleineren B-Typ-Baureihen – abweichende Nutgeometrie
- Verbinder aus dem Raster 45, 50 oder 60 – gleiche Nutbreite, versetztes Bohrbild
- item kompatibles Nut-10-Zubehör der I-Typ-Baureihe 10: anderes Nutprofil, dort M10 statt M8 im Kernloch
Maßlich kompatibel zu Bosch Baureihe-40-10. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Bosch-kompatible Profile im Einsatz
Tragende Maschinengestelle
Grundrahmen und Gestelle für Anlagen mit hohem Eigengewicht und dynamischen Lasten.Portale und Traversen
Überspannungen mit 40x120 und 80x120, wo die Durchbiegung das Maß der Dinge ist.Schwere Schutzeinhausungen
Große Umhausungen mit Türen, Sichtfenstern und Zugangssicherung.Regal- und Lagertechnik
Schwerlastregale, Palettenaufnahmen und Kommissionierstationen.Bosch Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Bosch kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Welches Gewinde hat die Kernlochbohrung?
Was bedeutet das L in 40x40L?
