Profil 12 120x120, natur
Die Profile 12 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 12 sind ausgelegt für Schrauben M12.Zuschnitt max. 6000 mm
Profil 12 120x60, natur
Die Profile 12 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 12 sind ausgelegt für Schrauben M12.Zuschnitt max. 6000 mm
Profil 12 60x60 leicht, natur
Die Profile leicht 12 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 12 sind ausgelegt für Schrauben M12.Zuschnitt max. 6000 mm
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 12, Raster 60 mm · Item kompatibel
| Nutbreite | 12 mm |
|---|---|
| Rastermaß | 60 mm |
| Kernlochbohrung | M12 |
| Nutauszugskraft | F=5.000 N – F=10.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Item (Nut 12, Raster 60 mm) |

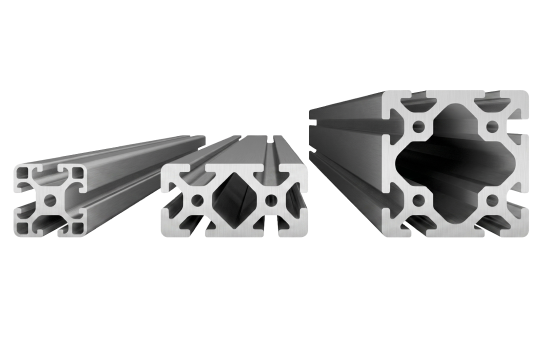

Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| 60x60 mm | offene Nuten | leicht | F=5.000 N | Zum Profil |
| 120x60 mm | offene Nuten | standard | F=10.000 N | Zum Profil |
| 120x120 mm | offene Nuten | standard | F=10.000 N | Zum Profil |
Systemkompatibilität
Was zur Baureihe-12 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Item ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine und Hammermuttern für Nut 12 in M6, M8, M10 und M12
- Verbinder, Winkel und Verbinderplatten im Raster 60
- Abdeck- und Einfassprofile Nut 12 sowie Abdeckkappen im Raster 60
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 60x60 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 5, 6, 8 und 10 – abweichende Nutgeometrie
- Verbinder aus dem Raster 40 oder 50 – die Bohrbilder liegen versetzt
- Bosch kompatibles Zubehör – anderes Nutprofil
Maßlich kompatibel zu Item Baureihe-12. Kein Originalteil von Item, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Item-kompatible Profile im Einsatz
Großanlagen und Hochlastportale
Der schwerste Querschnitt im I-Typ-Programm: Portale, Traversen und Rahmen mit sehr hohen Lasten.Hebe- und Handhabungstechnik
Auslegerarme, Manipulatoren und Hubgerüste, bei denen Durchbiegung das entscheidende Kriterium ist.Bühnen und begehbare Konstruktionen
Tragrahmen für Wartungsbühnen, Podeste und Laufstege.Ersatz für geschweißte Stahlrahmen
Dort, wo eine Stahlkonstruktion zu schwer oder zu unflexibel wird, aber die Lastklasse bleiben muss.Item Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Item kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Wann brauche ich die Nut 12?
Welche Nutensteine passen in die Nut 12?
