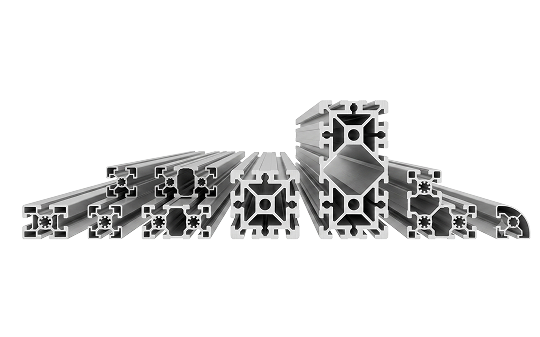

Bosch kompatible Strebenprofile 45x45 – Nut 10, Raster 45
Profile B-Typ
Baureihe-20-6
Baureihe-30-8
Baureihe-40-10
Baureihe-50-10
Baureihe-60-10
Abdeckprofil AL natur-10
Die Abdeckprofile schützen die Profilnut gegen Staub und Verunreinigungen. Sie werden einfach in die Nut gedrückt.Kompatibel mit Bosch 3 842 523 258
Strebenprofil 15x22,5
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Kompatibel mit Bosch 3 842 992 473
Strebenprofil 22,5x45
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Kompatibel mit Bosch 3 842 990 292
Strebenprofil 45x180L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.
Strebenprofil 45x45
Die Profile Raster 45 mit Nut 10 sind für verschiedenste Baugruppen geeignet.Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 990 520
Strebenprofil 45x45L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 992 425
Strebenprofil 45x45L 1N
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 992 401
Strebenprofil 45x45L 2N
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 992 403
Strebenprofil 45x45L 2NVS
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8
Strebenprofil 45x45L 3N
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 992 404
Strebenprofil 45x45L R
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 992 897
Strebenprofil 45x60
Die Profile Raster 45 mit Nut 10 sind für verschiedenste Baugruppen geeignet. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 990 570
Strebenprofil 45x90
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kannKompatibel mit Bosch 3 842 990 300
Strebenprofil 45x90 2N
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 993 644
Strebenprofil 45x90L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 992 432
Strebenprofil 45x90x90L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 992 387
Strebenprofil 90x180
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Kompatibel mit Bosch 3 842 990 416
Strebenprofil 90x180L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 992 857
Strebenprofil 90x90
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Kompatibel mit Bosch 3 842 990 500
Strebenprofil 90x90 4NVS
Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt für Schrauben M8Kompatibel mit Bosch 3 842 993 621
Strebenprofil 90x90L
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.Kompatibel mit Bosch 3 842 992 415
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Nut 10, Raster 45 mm · Bosch kompatibel
| Nutbreite | 10 mm |
|---|---|
| Rastermaß | 45 mm |
| Kernlochbohrung | M8 |
| Nutauszugskraft | F=7.000 N – F=12.000 N |
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Bosch (Nut 10, Raster 45 mm) |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
| Querschnitt | Nuten | Bauart | Nutauszugskraft | Produkt |
|---|---|---|---|---|
| — | offene Nuten | standard | F=7.000 N | Zum Profil |
| 15x22,5 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
| 22,5x45 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
| 45x45 mm | offene Nuten | standard | F=12.000 N | Zum Profil |
| 45x45 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 45x45 mm | 3 Seiten geschlossen | leicht | F=7.000 N | Zum Profil |
| 45x45 mm | 2 Seiten geschlossen 180° | leicht | F=7.000 N | Zum Profil |
| 45x45 mm | 2 Seiten geschlossen 90° | leicht | F=7.000 N | Zum Profil |
| 45x45 mm | 1 Seite geschlossen | leicht | F=7.000 N | Zum Profil |
| 45x45 mm | — | leicht | — | Zum Profil |
| 45x60 mm | offene Nuten | standard | F=12.000 N | Zum Profil |
| 45x90 mm | offene Nuten | standard | F=7.000 N | Zum Profil |
| 45x90 mm | 2 Seiten geschlossen 180° | leicht | F=7.000 N | Zum Profil |
| 45x90 mm | offene Nuten | leicht | — | Zum Profil |
| 45x90 mm | offene Nuten | leicht | F=7.000 N | Zum Profil |
| 45x180 mm | offene Nuten | leicht | — | Zum Profil |
| 90x90 mm | offene Nuten | standard | F=12.000 N | Zum Profil |
| 90x90 mm | 2 Seiten geschlossen 90° | leicht | — | Zum Profil |
| 90x90 mm | offene Nuten | leicht | — | Zum Profil |
| 90x180 mm | offene Nuten | standard | F=12.000 N | Zum Profil |
| 90x180 mm | offene Nuten | leicht | — | Zum Profil |
Systemkompatibilität
Was zur Baureihe-45-10 passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Bosch ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Nutensteine B für Nut 10 in M4, M5, M6 und M8 – verzinkt, schwer und als Federnutenstein
- Verbinder und Winkel im Raster 45
- Abdeckprofil AL natur-10 und Abdeckkappen im Raster 45
- Die Halbmaße 22,5x45 und 15x22,5 fügen sich ohne Sonderteile in das 45er-Raster ein
- Die gängigen Querschnitte dieser Baureihe im Maßüberblick: 45x45 mm, 90x90 mm
- Zum Nachlesen: Nutbreite, Kernlochbohrung, Nutensteintypen, Profile verbinden
Was nicht passt
- Nutensteine der Nut 6 und Nut 8 aus den kleineren B-Typ-Baureihen – abweichende Nutgeometrie
- Verbinder aus dem Raster 40, 50 oder 60 – gleiche Nutbreite, versetztes Bohrbild
- item kompatibles Nut-10-Zubehör der I-Typ-Baureihe 10 – anderes Nutprofil
Maßlich kompatibel zu Bosch Baureihe-45-10. Kein Originalteil von Bosch, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Bosch-kompatible Profile im Einsatz
Schwerlastgestelle
Der breiteste Querschnittsbaukasten im B-Typ-Programm – von 22,5x45 bis 90x180 in einem Raster.Portale und Hallenkonstruktionen
90x180 überbrückt große Spannweiten, 45x45 bildet die Sekundärstruktur.Umhausungen mit Türen
Das Halbmaß 22,5x45 als Türrahmen im 45er-Raster, ohne Adapterteile.Bühnen und Podeste
Tragrahmen für begehbare Konstruktionen und Wartungsbühnen.Bosch Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Bosch kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Warum Raster 45 und nicht Raster 40?
Welches Gewinde hat die Kernlochbohrung?
