Rollenführungen: Laufrollenprofile, Lagereinheiten und Laufrollen D14
Profile I-Typ
Baureihe-5
Baureihe-6
Baureihe-8
Baureihe-8 X + XMS
Baureihe 8-30
Baureihe-10
Baureihe-12
Abstreif- und Schmiersystem 8 D14, schwarz
Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Bolzen 8 D14 e, verzinkt
Bolzen zum Befestigen und Einstellen der Laufrolle D14 auf der exzentrischen Seite.
Bolzen 8 D14 z, verzinkt
Bolzen zum Befestigen der Laufrolle D14 auf der zentrischen Seite.
Doppellagereinheit 8 D14 e
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Doppellagereinheit 8 D14 e, rostfrei
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Doppellagereinheit 8 D14 z
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Doppellagereinheit 8 D14 z, rostfrei
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Lagereinheit 8 D14 e
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.
Lagereinheit 8 D14 z
Mit Lagereinheiten werden Linearschlitten aufgebaut. Sie werden paarweise verwendet Jeweils 1 Stück exzentrisch (Diese wird spielfrei eingestellt) und gegenüber 1 Stück zentrisch. Um den Verschleiß zu minimieren ist grundsätzlich an jeder Lagereinheit ein Abstreif-Schmiersystem zu verbauen.

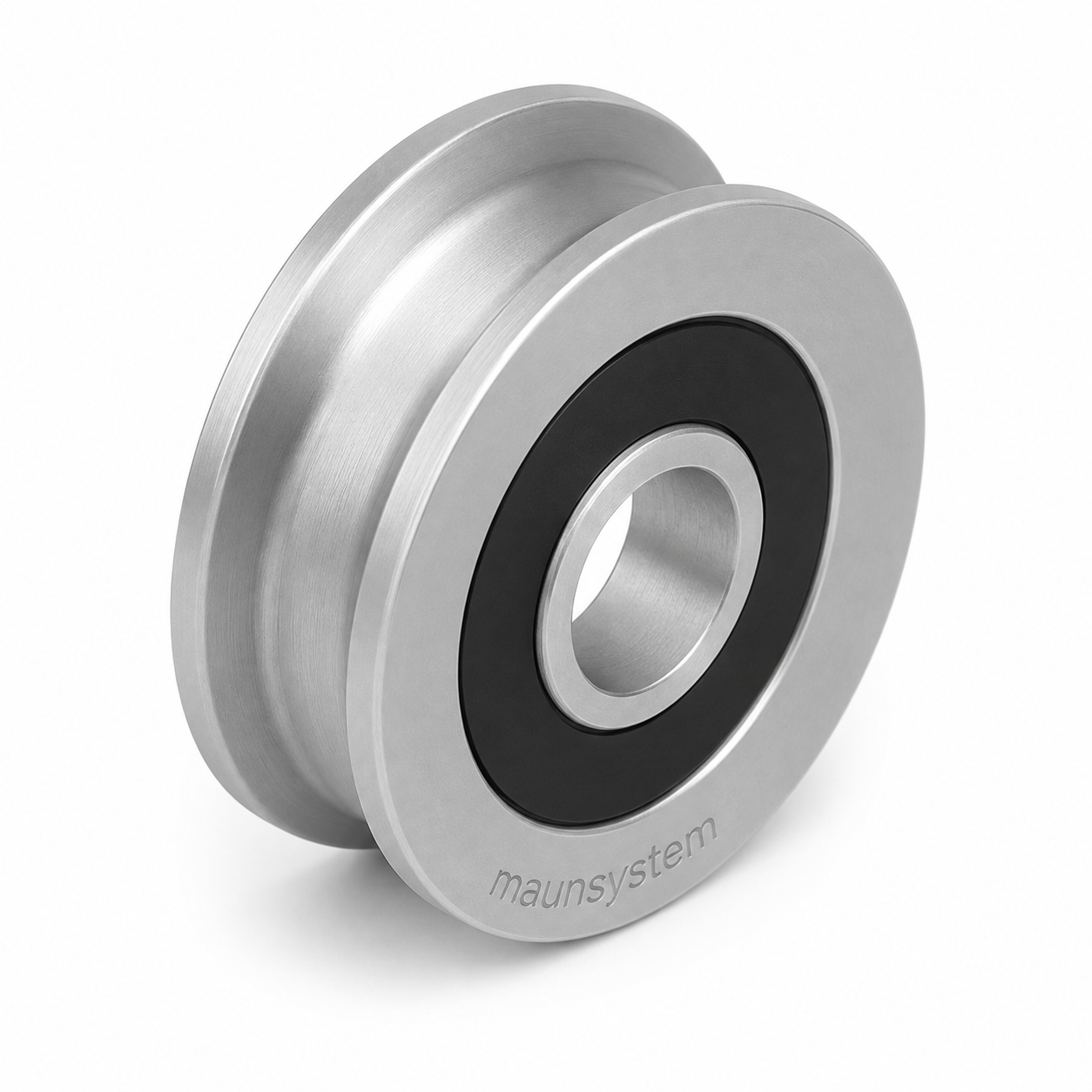

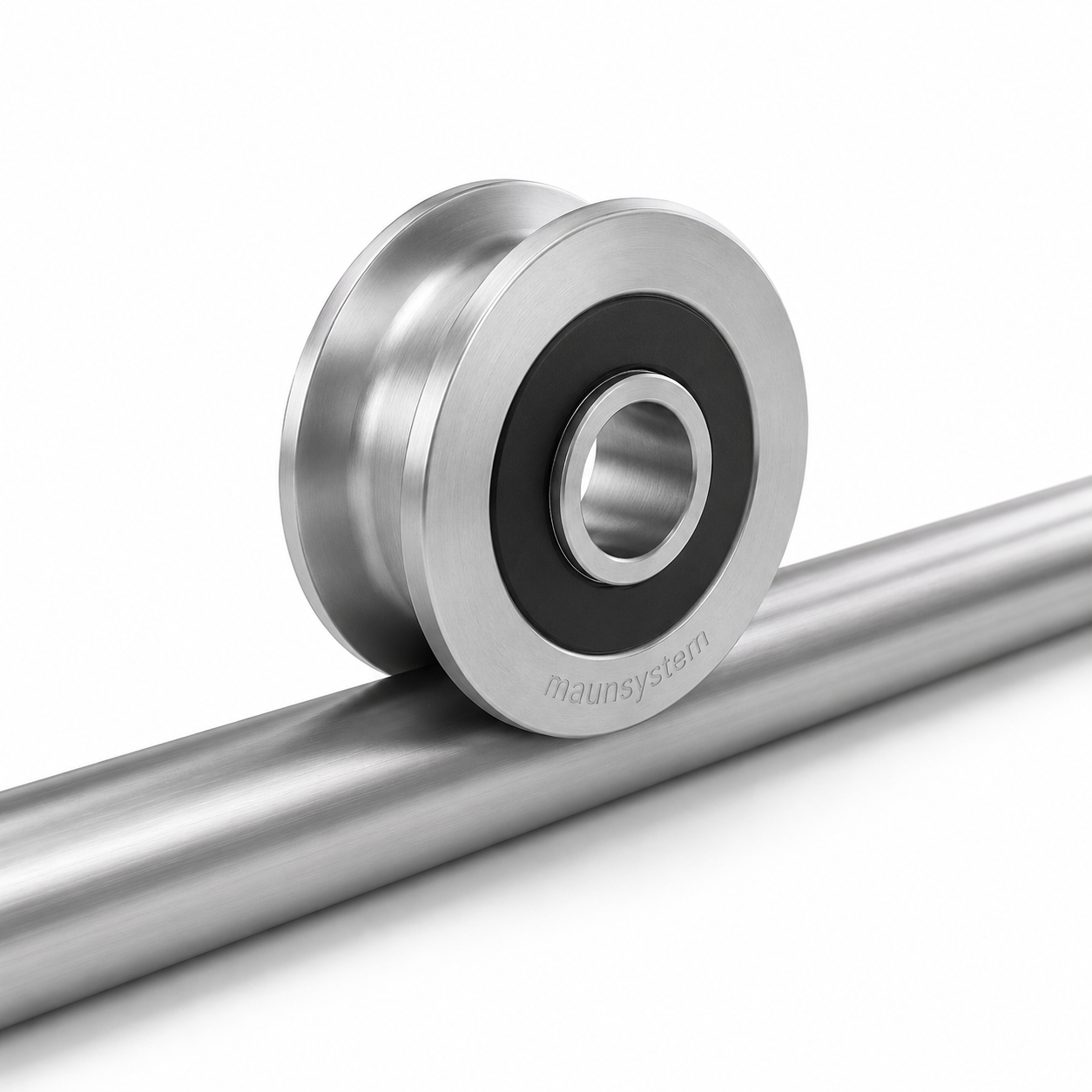

Laufrolle D10
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Laufrolle D14
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Laufrolle D14, rostfrei
Präzisions Laufrolle zur Verwendung in den Lagereinheiten 8.
Laufrollenprofil 8 D10, natur
Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D10 in passender Länge bis 6000mm verwendet
Laufrollenprofil 8 D14, natur
Das Laufrollenprofil wird zum Erstellen von Lagereinheiten D14 in passender Länge bis 6000mm verwendet
Wellenklemmprofil 8 D10, natur
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d10. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.
Wellenklemmprofil 8 D14, natur
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d14. Durch Eindrücken des Wellenklemmprofils in die Profilnut wird die Welle verpresst. Gesichert werden die Wellen durch einen Zylinderstift DIN6325.
Wellenklemmprofil 8 D25, natur
Das Wellenklemmprofil dient zur Aufnahme der Führungswelle d25Das Wellenklemmprofil wird mit S1397 Senkschrauben M6x16 DIN 7991 und NI-1040 Nutensteinen M6, verzinkt-8 verschraubt.Die Bohrungen für die Verschraubung haben einen Abstand von 200 mmKompatibel mit item 0.0.026.30
Zahnriemen R25 T10 schwarz PU R25 T10 (DIN 7721)
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zahnriemenumlenkung 8 80 R25 mit Bohrung
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.
Zahnriemenumlenkung 8 80 R25 V 32
Zum Erstellen von hochdynamischen Linearantrieben mit Zahnriemenantrieb.Kompatibel mit item 0.0.366.11
Technische Daten
Gilt für alle Profile dieser Baureihe. Abweichungen einzelner Varianten stehen auf der jeweiligen Produktseite.
Item kompatibel
| Nutauszugskraft | F=5.000 N |
|---|---|
| Werkstoff | Al Mg Si 0,5 F25, warmausgehärtet |
| Oberfläche | natur eloxiert E6/EV1 |
| Toleranzen | nach EN 12020-2 |
| Lieferform | Stangen bis 6.000 mm, Zuschnitt millimetergenau |
| Kompatibel zu | Item |
Verfügbare Querschnitte
Alle Varianten dieser Baureihe auf einen Blick — Querschnitt, Nutenausführung, Bauart und Nutauszugskraft je Profil.
Systemkompatibilität
Was zur Rollenfuehrung-Profile passt – und was nicht. Der Zusatz „kompatibel" bleibt bewusst: Item ist eine fremde Marke, wir führen kein Originalteil.
Was passt
- Das komplette Nut-8-Zubehör zur Befestigung an Konstruktionen der Baureihe 8
- Lagereinheiten und Doppellagereinheiten 8 D14 in exzentrischer und zentrischer Ausführung, auch rostfrei
- Abstreif- und Schmiersystem 8 D14 für staubige und dauerlaufende Anwendungen
- Zahnriemen R25 T10 und Zahnriemenumlenkungen 8 80 R25 für den Antrieb
- Tragende Konstruktion dazu: Aluprofile Nut 8 im Raster 40
- Die geschlossene Alternative: C-Schienen und C-Profile
- Zum Nachlesen: Nutbreite, Nutensteintypen
Was nicht passt
- Laufrollen D14 auf einem Laufrollenprofil 8 D10 – Rollendurchmesser und Profil müssen zusammenpassen
- Lagereinheiten der C-Schiene an offenen Laufrollenprofilen – andere Führungsgeometrie
- Nutensteine der Nut 5, 6, 10 und 12 – abweichende Nutgeometrie
Maßlich kompatibel zu Item Rollenfuehrung-Profile. Kein Originalteil von Item, keine Vertriebs- oder Lizenzbeziehung. Profile mit anderer Nutbreite sind nicht kompatibel.
Anwendungsbeispiele
Item-kompatible Profile im Einsatz
Linearachsen im Sondermaschinenbau
Handhabungsachsen und Zuführungen mit Zahnriemenantrieb – deutlich günstiger als Kugelumlaufführungen.Portale und Verfahrachsen
Verfahrbare Portalachsen über Arbeitsbereichen, kombiniert mit Profilen der Baureihe 8.Schwere Schiebetore und Türen
Große Schiebeelemente, bei denen die C-Schiene an ihre Traglastgrenze kommt.Prüf- und Messvorrichtungen
Verfahrbare Aufnahmen für Prüfköpfe und Sensorik mit reproduzierbarer Position.Item Profile: häufig gestellte Fragen und Antworten
Hier finden Sie Antworten auf die häufigsten Fragen zu unseren Item kompatiblen Aluprofilen. Von der Maßgleichheit über die richtige Nutbreite bis zu Material und Zuschnitt.
Bleibt eine Frage offen, hilft Ihnen unser Team persönlich weiter. Sie erreichen uns Mo. bis Fr. von 9 bis 17 Uhr unter 09452 9334-0.
Was unterscheidet die Rollenführung von der C-Schiene?
Welche Rolle passt auf welches Profil?
Lässt sich die Führung antreiben?
