Pneumatikkomponenten: Hochwertige Lösungen für Ihre Automatisierungsprojekte
Entdecken Sie bei maunsystem hochwertige Pneumatikkomponenten für Aluprofile, die vielseitige Lösungen zur Druckluftversorgung und Steuerung bieten. Unser Sortiment umfasst präzise gefertigte Verbindungselemente, Ventile, Schläuche und Zylinder, ideal für automatisierte Systeme. Diese Komponenten ermöglichen zuverlässige Bewegungen und Steuerungsprozesse in Druckluftleitungen bis 10 bar. Durch den Einsatz hochwertiger Materialien garantieren wir langlebige und sichere Performance in diversen industriellen Anwendungen. Unsere Produkte zeichnen sich durch Präzision, Zuverlässigkeit und Kompatibilität aus, um Ihre Projekte optimal zu unterstützen.
Unsere Pneumatikkomponenten finden Anwendung in verschiedenen Bereichen:
- Automatisierungstechnik
- Fördertechnik
- Montagesysteme
- Lineartechnik
Die Maunsystem Dichtung 8 80x40 PE ZI-1680 dient zur zuverlässigen Abdichtung von Verbindungsstellen an Aluminiumprofilen der Baureihe 8 mit Profilquerschnitt 80 x 40 mm, wenn das Profil als Druckluftleitung bzw. Pneumatikkanal genutzt wird.Die passgenaue PE-Dichtung wird zwischen Profilstirnseite und Pneumatik-Komponente eingesetzt und sorgt für eine sichere Abdichtung der Verbindung. Sie eignet sich insbesondere für den Einsatz mit Pneumatik-Anschlussplatten und weiteren Komponenten zur integrierten Druckluftversorgung in Aluminiumprofil-Konstruktionen.Durch die angepasste Kontur lässt sich die Dichtung schnell und einfach montieren und unterstützt eine zuverlässige Abdichtung auch an konstruktionsbedingt vorhandenen Unebenheiten der Profilstirnseite.Produktvorteile:passend für Aluminiumprofile 8 80x40für integrierte Pneumatik- und DruckluftversorgungMaterial: PEFarbe: naturpassgenaue Ausführung für den Profilquerschnitt 80 x 40 mmideal für Pneumatik-Anschlussplatten und Profilverbindungeneinfache und schnelle Montagekompatibel mit item 0.0.420.80Hinweis: Bei pneumatisch genutzten Profilkonstruktionen muss an den entsprechenden Verbindungsstellen eine geeignete Dichtung eingesetzt werden, um eine zuverlässige Abdichtung des Druckluftsystems sicherzustellen.
Die Maunsystem Dichtung 8 80x80 PE ZI-1685 dient zur zuverlässigen Abdichtung von Verbindungsstellen an Aluminiumprofilen der Baureihe 8 mit Profilquerschnitt 80 x 80 mm, wenn das Profil als Druckluftleitung bzw. Pneumatikkanal genutzt wird.Die passgenaue PE-Dichtung wird zwischen Profilstirnseite und Pneumatik-Komponente eingesetzt und sorgt für eine sichere Abdichtung der Verbindung. Sie eignet sich insbesondere für den Einsatz mit Pneumatik-Anschlussplatten und weiteren Komponenten zur integrierten Druckluftversorgung in Aluminiumprofil-Konstruktionen.Durch die angepasste Kontur lässt sich die Dichtung schnell und einfach montieren und unterstützt eine zuverlässige Abdichtung auch an konstruktionsbedingt vorhandenen Unebenheiten der Profilstirnseite.Produktvorteile:passend für Aluminiumprofile 8 80x80für integrierte Pneumatik- und DruckluftversorgungMaterial: PEFarbe: naturpassgenaue Ausführung für den Profilquerschnitt 80 x 40 mmideal für Pneumatik-Anschlussplatten und Profilverbindungeneinfache und schnelle Montagekompatibel mit item 0.0.420.79Hinweis: Bei pneumatisch genutzten Profilkonstruktionen muss an den entsprechenden Verbindungsstellen eine geeignete Dichtung eingesetzt werden, um eine zuverlässige Abdichtung des Druckluftsystems sicherzustellen.

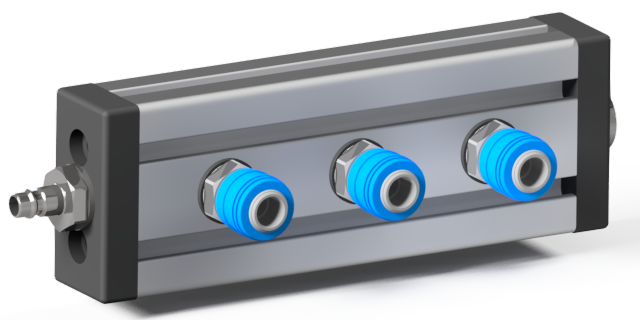

Ihre Druckluftversorgung immer da, wo sie benötigt wird.Mit unserer Druckluftversorgungseinheit.Montieren Sie die Einheit an den Profilen des Arbeitsplatzes undverwenden Sie drei Entlüftungskupplungen zum schnellen und sicherenAnschluss Ihrer Druckluftwerkzeug
Pneumatik-Anschlussplatten dienen zur Abdichtung der stirnseitigen Profilflächen. Das Pofil wird somit als Druckluftversorgungssystem verwendet Die Befestigung der Anschlussplatte erfolgt mit Halbrundschrauben. Als Abdichtung wird eine Pneumatikdichtung verbaut.
Pneumatik-Anschlussplatten dienen zur Abdichtung der stirnseitigen Profilflächen. Das Pofil wird somit als Druckluftversorgungssystem verwendet Die Befestigung der Anschlussplatte erfolgt mit Halbrundschrauben. Als Abdichtung wird eine Pneumatikdichtung verbaut. Kompatibel mit item 0.0.678.23
Pneumatik-Anschlussplatten dienen zur Abdichtung der stirnseitigen Profilflächen. Das Pofil wird somit als Druckluftversorgungssystem verwendet Die Befestigung der Anschlussplatte erfolgt mit Halbrundschrauben. Als Abdichtung wird eine Pneumatikdichtung verbaut.
Der Pneumatikverbinder – 8, verzinkt dient zur stabilen stirnseitigen Verbindung von Aluminiumprofilen der Baureihe Nut 8. Der Verbinder wird vollständig in der Profilnut montiert und ermöglicht dadurch eine kompakte, nahezu unsichtbare Profilverbindung.Der Verbindungssatz besteht aus einem verzinkten Nutenstein, zwei M8-Madenschrauben mit Innensechskant sowie zwei gedrehten Spannhülsen mit konischer Innengeometrie und Spitze. Sämtliche Verbindungsteile sind aus verzinktem Stahl gefertigt. Der Verbinder ist kompatibel zu Paletti Pneumatikverbinder40 SV3500V Funktionsweise Vor der Montage müssen in den Nutgrund des Aluminiumprofils zwei Bohrungen für die gedrehten Spannhülsen eingebracht werden. Empfohlen wird ein Bohrungsabstand von 85 mm.Die Spannhülsen greifen beim Anziehen der M8-Madenschrauben in die vorbereiteten Bohrungen ein. Durch die konische Geometrie entsteht eine Spannwirkung, wodurch die beiden Aluminiumprofile fest gegeneinander gezogen und sicher miteinander verbunden werden.Empfohlene Bearbeitung der ProfileBohrungsdurchmesser: Ø 7,9–8,0 mmBohrtiefe: 14 mmBohrungsabstand: 85 mmBohrung direkt in den Nutgrundgeeignet für Aluminiumprofile Nut 8Für eine optimale Verbindung ist auf eine exakte Positionierung der beiden Bohrungen zu achten.Vorteilestabile stirnseitige Verbindung von AluminiumprofilenVerbinder weitgehend unsichtbar in der Profilnuthohe Spannwirkung durch konische Spannhülsenkompakte Konstruktion ohne außenliegende Winkelverzinkte Stahlkomponentenideal für Maschinenrahmen, Gestelle und industrielle Profilkonstruktionenschnelle Montage nach entsprechender ProfilbearbeitungMaterialNutenstein: Stahl, verzinktMadenschrauben: Stahl, verzinkt, M8 mit InnensechskantSpannhülsen: Stahl, verzinkt, gedreht, mit Spitze und konischer InnengeometrieMontagehinweisFür die Montage müssen zunächst die beiden Bohrungen Ø 7,9–8,0 mm, 14 mm tief und im Abstand von 77 mm in den Nutgrund eingebracht werden. Anschließend werden die Spannhülsen eingesetzt und der Verbinder in der Nut positioniert.Beim Anziehen der beiden M8-Madenschrauben werden die Spannhülsen in den Bohrungen verspannt. Dadurch werden die beiden Profile stirnseitig fest gegeneinander gezogen und zuverlässig verbunden.
Qualität und Kompatibilität
Bei maunsystem legen wir großen Wert auf die Qualität und Kompatibilität unserer Produkte:
- Höchste Präzision: Unsere Pneumatikkomponenten gewährleisten genaue und zuverlässige Leistung.
- Kompatibilität: Nahtlose Integration mit bekannten Marken und Systemen.
- Faire Preise: Hochwertige Lösungen zu wettbewerbsfähigen Preisen.
Umfangreiches Sortiment
Unser Angebot an Pneumatikkomponenten umfasst:
- Ventile und Ventilinseln
- Zylinder und Antriebe
- Druckluftaufbereitung
- Schläuche und Verbindungstechnik
- Sensoren und Schalter
FAQ: Pneumatikkomponenten
Hier finden Sie Antworten auf häufig gestellte Fragen zu unseren Pneumatikkomponenten.
Was sind die Vorteile von Pneumatikkomponenten in der Automatisierung?
Pneumatikkomponenten bieten schnelle Bewegungen, hohe Kräfte bei kompakter Bauweise und sind kostengünstig in der Anschaffung und im Betrieb.
Wie wähle ich die richtigen Pneumatikkomponenten für mein Projekt aus?
Berücksichtigen Sie Faktoren wie Arbeitsdruck, Durchflussrate, Umgebungsbedingungen und erforderliche Präzision. Unser Expertenteam berät Sie gerne bei der Auswahl.
Sind Ihre Pneumatikkomponenten mit anderen Systemen kompatibel?
Ja, unsere Komponenten sind mit gängigen Systemen kompatibel und lassen sich nahtlos in bestehende Anlagen integrieren.
Bieten Sie kundenspezifische Lösungen für Pneumatiksysteme an?
Selbstverständlich! Wir entwickeln maßgeschneiderte Lösungen, die genau auf Ihre Anforderungen zugeschnitten sind.
Entdecken Sie jetzt unser umfangreiches Sortiment an Pneumatikkomponenten und optimieren Sie Ihre Automatisierungsprojekte mit maunsystem – Ihr zuverlässiger Partner für hochwertige Lösungen.
