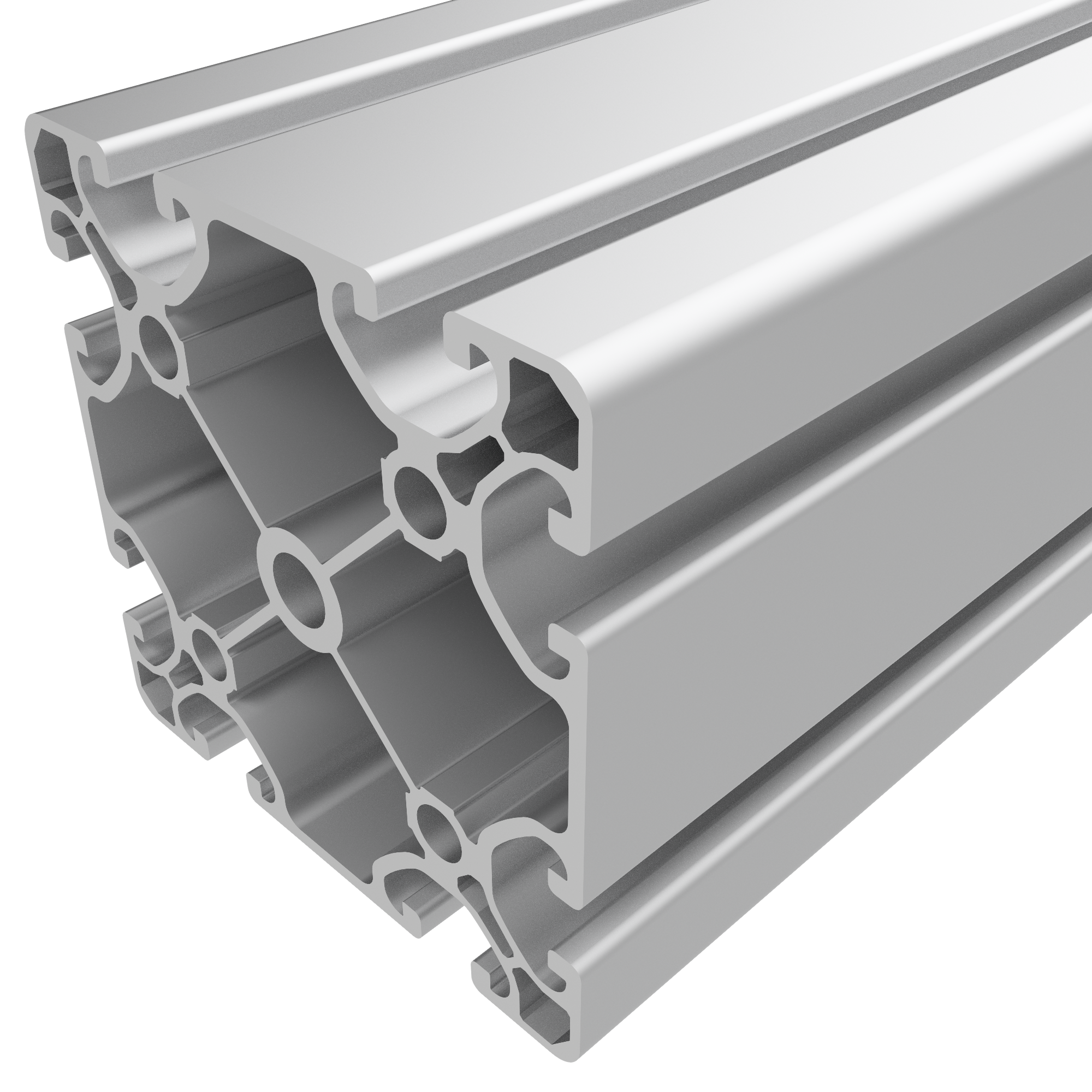

Profil 8 80x80 E, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro Stück |
|---|---|
| bis 1 |
190,56 €*
|
| ab 2 bis 3 |
179,97 €*
|
| ab 4 bis 24 |
164,09 €*
|
| ab 25 |
152,44 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
190,56 € *
Produktnummer:
PI-1175 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001443
Länge:
6000 mm
Gewicht:
24.06 kg
Produktinformationen "Profil 8 80x80 E, natur"
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.01
Details
l 100,69 cm4
w 25,17 cm3
Profilfläche 14,86 cm2
Gewicht 4,01 kg/m
w 25,17 cm3
Profilfläche 14,86 cm2
Gewicht 4,01 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | economy |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
AI-1030-S
Abdeckkappe 8 80x80, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
AI-1031
Abdeckkappe 8 80x80 VS, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
VI-1102
Automatik-Verbindungssatz 8, verzinkt
Entdecken Sie den Automatik-Verbindungssatz 8 verzinkt – Ihre optimale Lösung für stabile und zuverlässige Verbindungen in Aluminiumprofil-Konstruktionen. Dieser hochwertige Automatikverbinder ermöglicht eine schnelle und präzise Montage, ohne die Notwendigkeit zusätzlicher Bearbeitungen.
Hauptmerkmale:
Einfache Installation: Dank des durchdachten Designs lässt sich der Verbindungssatz mühelos in bestehende Profile integrieren.
Hohe Stabilität: Die verzinkte Oberfläche gewährleistet Korrosionsbeständigkeit und Langlebigkeit, selbst unter anspruchsvollen Bedingungen.
Vielseitige Anwendung: Ideal für den Maschinenbau, Anlagenbau und individuelle Konstruktionen mit Aluminiumprofilen.
Im Vergleich zu Wettbewerbern überzeugt unser Automatik-Verbindungssatz durch ein hervorragendes Preis-Leistungs-Verhältnis und eine unkomplizierte Handhabung. Vertrauen Sie auf Qualität und Effizienz für Ihre Projekte.
Optimieren Sie Ihre Konstruktionen mit dem Automatik-Verbindungssatz 8 verzinkt und profitieren Sie von einer robusten und dauerhaften Verbindungslösung.
VI-1032
Standard-Verbindersatz 8 ESD verzinkt
Entdecken Sie den Standard-Verbindungssatz 8 ESD, verzinkt – Ihre optimale Lösung für stabile und elektrostatisch sichere Verbindungen in Aluminiumprofilkonstruktionen. Dieser hochwertige Verbindungssatz ermöglicht rechtwinklige Verbindungen zwischen Profilen der Baureihe 8 und gewährleistet dabei eine hohe Belastbarkeit gegen Verschiebung und Torsion.Eigenschaften:Material: Stahl, verzinktGewinde: M8ESD-Sicherheit: JaAnzugsmoment: 25 NmLieferumfang:Standard-Verbindungsblech 8, Stahl, verzinktSpezial-Halbrundschraube ähnlich ISO 7380-M8x20, Stahl, verzinktDer Verbindungssatz zeichnet sich durch seine minimal in die Nut ragende Konstruktion aus und verfügt über eine beidseitig greifende Verdrehsicherung. Die spezielle Schraube durchdringt die isolierende Eloxalschicht der Profile, wodurch ein elektrostatisch sicherer Kontakt gewährleistet wird. Für die Montage ist es erforderlich, ein Gewinde in die Kernbohrung des ersten Profils zu schneiden, während das zweite Profil eine Montagebohrung benötigt.Profitieren Sie von der hohen Qualität und Langlebigkeit des Standard-Verbindungssatzes 8 ESD, verzinkt, und optimieren Sie Ihre Konstruktionen mit diesem zuverlässigen Verbindungselement.
VI-1022
Standard-Verbindungssatz 8, verzinkt
Standard-Verbindungssatz 8 verzinkt – die robuste Lösung für Aluminiumprofile
Der Standard-Verbindungssatz 8 verzinkt ist die ideale Wahl für stabile und belastbare Verbindungen in Aluminiumprofil-Konstruktionen der Baureihe 8. Dank der präzisen Fertigung und der hochwertigen Verzinkung bietet er eine zuverlässige und langlebige Befestigungslösung für den Maschinenbau, den Anlagenbau und zahlreiche weitere industrielle Anwendungen.
Vorteile & Eigenschaften:
✔ Hohe Belastbarkeit: Die kraftschlüssige Verbindung sorgt für maximale Stabilität und Widerstandsfähigkeit gegen Zug- und Scherkräfte.
✔ Korrosionsgeschützt: Die verzinkte Oberfläche schützt den Verbindungssatz vor Rost und erhöht die Lebensdauer.
✔ Einfache Montage: Der Verbindungssatz ermöglicht eine schnelle Installation, ohne aufwendige Bearbeitung der Profile.
✔ Kompatibilität: Perfekt geeignet für Aluminiumprofile der Baureihe 8 – eine kostengünstige Alternative zu Verbindungselementen von anderen Herstellern.
✔ Vielseitige Anwendung: Ideal für den industriellen Einsatz, Gestellbau, Rahmenkonstruktionen und modulare Systeme.
Warum unser Verbindungssatz?
Im Vergleich zu Wettbewerbern überzeugt unser Standard-Verbindungssatz 8 verzinkt durch eine einfache Montage, hohe Stabilität und ein herausragendes Preis-Leistungs-Verhältnis. Während ähnliche Produkte oft eine aufwendigere Bearbeitung der Profile erfordern, ist dieser Verbindungssatz schnell und unkompliziert zu integrieren.
Jetzt bestellen und profitieren!
Sichern Sie sich den Standard-Verbindungssatz 8 verzinkt für Ihre nächste Konstruktion und profitieren Sie von einer robusten, langlebigen und einfach zu montierenden Verbindungslösung. Jetzt zum Top-Preis bei maunsystem.de bestellen!
VI-1015
Universal-Verbindungssatz 8, verzinkt
Entdecken Sie den Universal-Verbindungssatz 8 verzinkt – die ideale Lösung für robuste und rechtwinklige Verbindungen von Aluminiumprofilen der Baureihe 8. Dieser hochwertige Universalverbinder ermöglicht eine kraftschlüssige Montage mit hoher Belastbarkeit gegen Verschiebung, Torsion und Biegung.
Hauptmerkmale:
Einfache Installation: Der Universalverbinder erfordert lediglich eine Stufenbohrung am Profil, wodurch die Montage schnell und effizient durchgeführt werden kann.
Hohe Stabilität: Gefertigt aus verzinktem Stahl, bietet der Verbindungssatz hervorragenden Korrosionsschutz und Langlebigkeit.
Flexibilität: Die Verbindung ermöglicht das nachträgliche Einsetzen und Verschieben von Profilen innerhalb bestehender Konstruktionen, ohne die Notwendigkeit zusätzlicher Bearbeitungen.
Im Vergleich zu Wettbewerbern überzeugt unser Universal-Verbindungssatz durch ein ausgezeichnetes Preis-Leistungs-Verhältnis und eine unkomplizierte Handhabung. Während ähnliche Produkte oft komplexere Bearbeitungen erfordern, setzt unser Verbindungssatz auf Einfachheit und Effizienz.
Optimieren Sie Ihre Konstruktionen mit dem Universal-Verbindungssatz 8 verzinkt und profitieren Sie von einer zuverlässigen und dauerhaften Verbindungslösung für Ihre Aluminiumprofile.
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil
ZI-1100-S
Winkelsatz 8 40x40, komplett schwarz
Der Winkelsatz 8 40x40 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Konstruktion aus Zinkdruckguss und der eleganten schwarzen Beschichtung bietet er eine zuverlässige und stilvolle Lösung für verschiedenste Konstruktionen.Produktmerkmale:Material: Robuster Zinkdruckguss (ZN) für hohe Stabilität und Langlebigkeit.Abmessungen: 40 mm x 40 mm – ideal für kleinere bis mittlere Konstruktionen.Kompatibilität: Perfekt geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Anwendungsbereiche:Der Winkelsatz 8 40x40 Schwarz ist vielseitig einsetzbar und ideal für:Maschinenbau und industrielle KonstruktionenRegale, Rahmen und TransportwagenMöbelbau und DesignprojekteSonderlösungen in Werkstatt und PrototypenbauMontagehinweise:Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher an den Aluminiumprofilen montiert.Die präzise Verarbeitung sorgt für eine einfache Installation und eine perfekte Passform.Vorteile auf einen Blick:Stabilität: Langlebige Konstruktion aus Zinkdruckguss für dauerhafte Verbindungen.Optik: Schwarze Beschichtung für ein modernes, hochwertiges Design.Vielseitigkeit: Geeignet für eine Vielzahl von Konstruktionen und Anwendungen.Einfach: Mit Befestigungsmaterial für schnelle und sichere Montage.
ZI-1100
Winkelsatz 8 40x40, schwarz
Der Winkelsatz 8 40x40 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Konstruktion aus Zinkdruckguss und der eleganten schwarzen Beschichtung bietet er eine zuverlässige und stilvolle Lösung für verschiedenste Konstruktionen.Produktmerkmale:Material: Robuster Zinkdruckguss (ZN) für hohe Stabilität und Langlebigkeit.Abmessungen: 40 mm x 40 mm – ideal für kleinere bis mittlere Konstruktionen.Kompatibilität: Perfekt geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Anwendungsbereiche:Der Winkelsatz 8 40x40 Schwarz ist vielseitig einsetzbar und ideal für:Maschinenbau und industrielle KonstruktionenRegale, Rahmen und TransportwagenMöbelbau und DesignprojekteSonderlösungen in Werkstatt und PrototypenbauMontagehinweise:Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher an den Aluminiumprofilen montiert.Die präzise Verarbeitung sorgt für eine einfache Installation und eine perfekte Passform.Vorteile auf einen Blick:Stabilität: Langlebige Konstruktion aus Zinkdruckguss für dauerhafte Verbindungen.Optik: Schwarze Beschichtung für ein modernes, hochwertiges Design.Vielseitigkeit: Geeignet für eine Vielzahl von Konstruktionen und Anwendungen.Einfach: Mit Befestigungsmaterial für schnelle und sichere Montage.
ZI-1115-S
Winkelsatz 8 80x80, komplett schwarz
Der Winkelsatz 8 80x80 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Zinkdruckguss-Konstruktion und der eleganten schwarzen Beschichtung bietet er eine ideale Kombination aus Stabilität und Ästhetik. Perfekt geeignet für Konstruktionen, die sowohl funktional als auch optisch ansprechend sein sollen.Produktmerkmale:Material: Hochwertiger Zinkdruckguss (ZN) für maximale Stabilität und Korrosionsbeständigkeit.Farbe: Edle Beschichtung für eine moderne und professionelle Optik.Abmessungen: 80 mm x 80 mm – ideal für kompakte und stabile Verbindungen.Kompatibilität: Entwickelt für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Anwendungsbereiche:Der Winkelsatz 8 80x80 Schwarz ist vielseitig einsetzbar und eignet sich perfekt für:Maschinen- und AnlagenbauRegalsysteme und ArbeitsplätzeMöbelbau und DesignprojekteTransport- und LagerlösungenAlle Konstruktionen, die Stabilität und ein hochwertiges Erscheinungsbild erfordernMontagehinweise:Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher und einfach an den Profilen befestigt.Dank der präzisen Verarbeitung ist die Installation unkompliziert und zuverlässig.
ZI-1115
Winkelsatz 8 80x80, schwarz
Der Winkelsatz 8 80x80 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Zinkdruckguss-Konstruktion und der eleganten schwarzen Beschichtung bietet er eine ideale Kombination aus Stabilität und Ästhetik. Perfekt geeignet für Konstruktionen, die sowohl funktional als auch optisch ansprechend sein sollen.Produktmerkmale:Material: Hochwertiger Zinkdruckguss (ZN) für maximale Stabilität und Korrosionsbeständigkeit.Farbe: Edle Beschichtung für eine moderne und professionelle Optik.Abmessungen: 80 mm x 80 mm – ideal für kompakte und stabile Verbindungen.Kompatibilität: Entwickelt für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Anwendungsbereiche:Der Winkelsatz 8 80x80 Schwarz ist vielseitig einsetzbar und eignet sich perfekt für:Maschinen- und AnlagenbauRegalsysteme und ArbeitsplätzeMöbelbau und DesignprojekteTransport- und LagerlösungenAlle Konstruktionen, die Stabilität und ein hochwertiges Erscheinungsbild erfordernMontagehinweise:Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher und einfach an den Profilen befestigt.Dank der präzisen Verarbeitung ist die Installation unkompliziert und zuverlässig.
ZI-1098
Winkelsatz V 8 40 Zn
Winkelsatz V 8 40 ZN – Kompakte Lösung für stabile VerbindungenDer Winkelsatz V 8 40 ZN ist ein vielseitiges und kompaktes Verbindungselement, das speziell für Aluminiumprofile der Baureihe 8 entwickelt wurde. Durch seine robuste Konstruktion aus hochwertigem Zinkdruckguss bietet er eine langlebige und zuverlässige Lösung für Konstruktionen, bei denen Stabilität und Präzision gefragt sind.Produktmerkmale:Material: Hochwertiger Zinkdruckguss (ZN) für maximale Stabilität und Langlebigkeit.Kompakte Abmessungen: Ideal für kleinere Konstruktionen, die zuverlässige Verbindungen erfordern.Kompatibilität: Geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Design: Funktional und schlicht, passend für industrielle und kreative Anwendungen.Anwendungsbereiche:Dieser Winkelsatz ist vielseitig einsetzbar und eignet sich ideal für:Präzise Verbindungen in Maschinen- und AnlagenbauKleinere Regalsysteme und KonstruktionenBefestigungen in Arbeitsstationen oder MöbelprojektenFlexibilität in Sonderkonstruktionen und PrototypenbauMontagehinweise:Der Winkelsatz wird mit den beiliegenden Schrauben und Nutensteinen sicher befestigt.Die Montage ist einfach und spart Zeit durch die präzise Passform.Vorteile im Überblick:Robust: Hergestellt aus langlebigem Zinkdruckguss für maximale Belastbarkeit.Kompakt: Perfekte Größe für kleinere, platzsparende Konstruktionen.Vielseitig: Für zahlreiche Anwendungen geeignet – von Industrie bis Design.Einfach: Inklusive Befestigungsmaterial für eine schnelle und sichere Montage.
