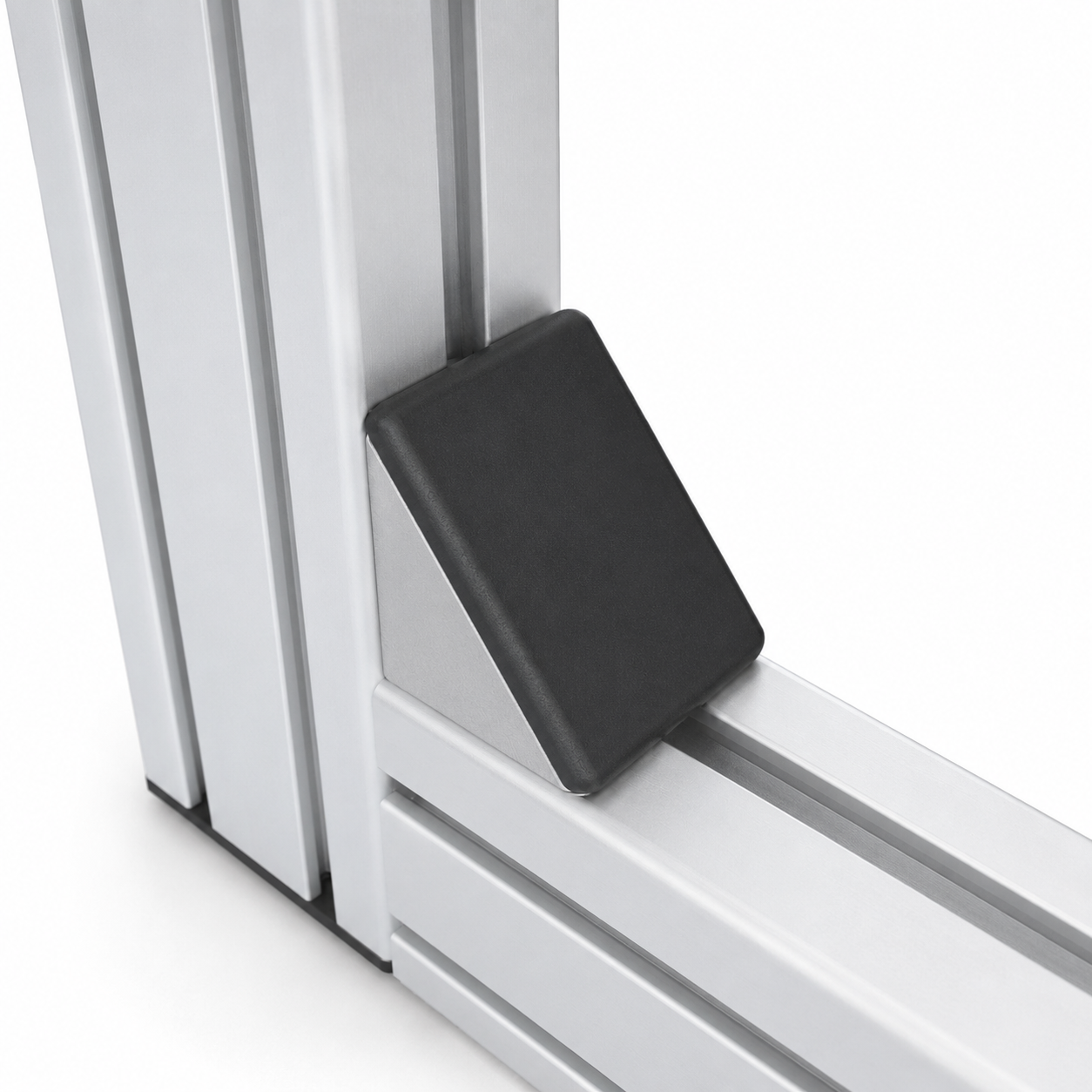

Winkelsatz 8 40x40 mit schwarzer Abdeckkappe
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 9 |
5,34 €
|
| ab 10 bis 99 |
4,80 €
|
| ab 100 |
4,56 €
|
Produktnummer:
ZI-1100
Hersteller:
Maunsystem GmbH
Herstellernummer:
1003229
Gewicht:
0.163 kg
Beschreibung
Produktinformationen "Winkelsatz 8 40x40 mit schwarzer Abdeckkappe"
Der Winkelsatz 8 40x40 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Konstruktion aus Zinkdruckguss und der eleganten schwarzen Beschichtung bietet er eine zuverlässige und stilvolle Lösung für verschiedenste Konstruktionen.
Produktmerkmale:
- Material: Robuster Zinkdruckguss (ZN) für hohe Stabilität und Langlebigkeit.
- Abmessungen: 40 mm x 40 mm – ideal für kleinere bis mittlere Konstruktionen.
- Kompatibilität: Perfekt geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.
Anwendungsbereiche:
Der Winkelsatz 8 40x40 Schwarz ist vielseitig einsetzbar und ideal fĂĽr:
- Maschinenbau und industrielle Konstruktionen
- Regale, Rahmen und Transportwagen
- Möbelbau und Designprojekte
- Sonderlösungen in Werkstatt und Prototypenbau
Montagehinweise:
- Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher an den Aluminiumprofilen montiert.
- Die präzise Verarbeitung sorgt für eine einfache Installation und eine perfekte Passform.
Vorteile auf einen Blick:
- Stabilität: Langlebige Konstruktion aus Zinkdruckguss für dauerhafte Verbindungen.
- Optik: Schwarze Beschichtung fĂĽr ein modernes, hochwertiges Design.
- Vielseitigkeit: Geeignet fĂĽr eine Vielzahl von Konstruktionen und Anwendungen.
- Einfach: Mit Befestigungsmaterial fĂĽr schnelle und sichere Montage.
Kompatibel mit item 0.0.411.15
Details
- 1 StĂĽck ZI-1090 Winkel 40x40 Zn, weiĂźaluminium-8
- 1 StĂĽck ZI-1095 Winkel-Abdeckkappe 40x40, schwarz - 8
- 2 StĂĽck NI-1045 Nutenstein M8, verzinkt-8
- 2 StĂĽck ZI-1087 Scheibe 13,9x13,9x2 - fĂĽr Winkel ZN, verzinkt-8
- 2 StĂĽck S-1330 Halbrundschraube M8x18 ISO 7380, verzinkt
Step-Datei
Download| Biegemoment: | sehr gut |
|---|---|
| Nachträglich in bestehender Konstruktion einsetzbar: | ja |
| Torsionsmoment: | sehr gut |
| Verschiebekraft: | sehr gut |
| Linear verschiebbar: | ja |
| Winkel frei wählbar: | nein |
| Kraftbegrenzung: | F < 1.000 N |
| kompatibel mit: | item |
| Drehmomentbegrenzung: | F x l < 50 Nm |
| Baureihe: | i-Baureihe 8 - 40 |
| Verbindungsart: | Rechtwinkelig |
| Winkel Typ: | Winkel Zn, Winkelsätze Zn |
| Teileart: | Winkel |
| Material: | GD-Zn |
| Farbe: | schwarz, weiĂźaluminium |
| Profil-Bearbeitung: | ohne Profilbearbeitung |
| Größe: | 40x40 mm |
