Profil 8 120x120, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
847,02 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
847,02 € *
Produktnummer:
PI-1095 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001430
Länge:
6000 mm
Gewicht:
74.562 kg
Produktinformationen "Profil 8 120x120, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm
Lieferlänge 6030 mm
Kompatibel mit item 0.0.609.71
Details
Ix 798,83 cm4
Iy 798,8, cm4
Wx 133,13 cm3
Wy 133,13 cm3
Profilfläche 45,92 cm2
Gewicht 12,39 kg/m
Iy 798,8, cm4
Wx 133,13 cm3
Wy 133,13 cm3
Profilfläche 45,92 cm2
Gewicht 12,39 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 120 mm |
| Höhe Profil: | 120 mm |
| Größe: | 120x120 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
0,95 €*
Ab
7,20 €*
AI-1150

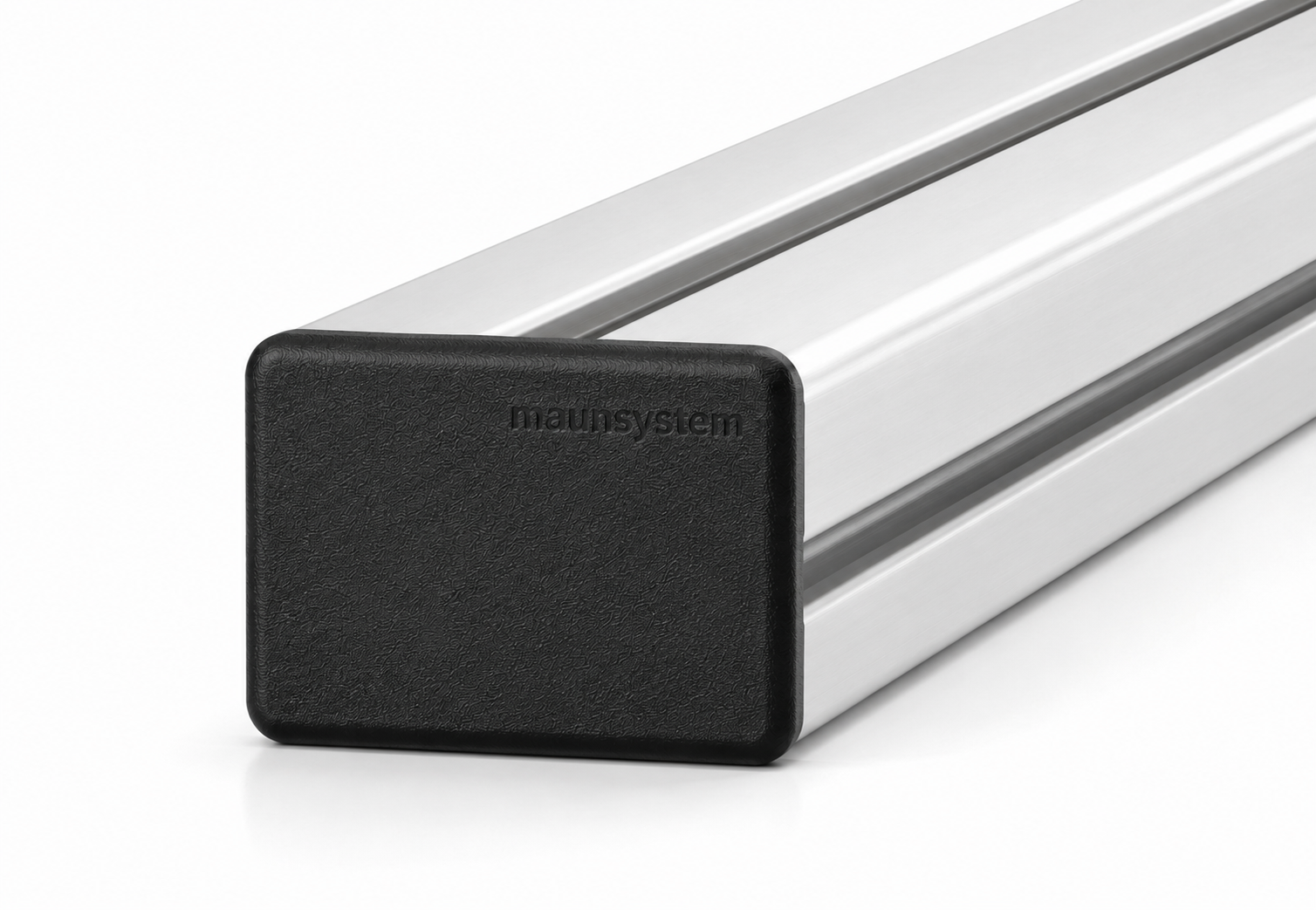

Abdeckkappe 8 40x32, schwarz - 8
 Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte. Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
AI-1142

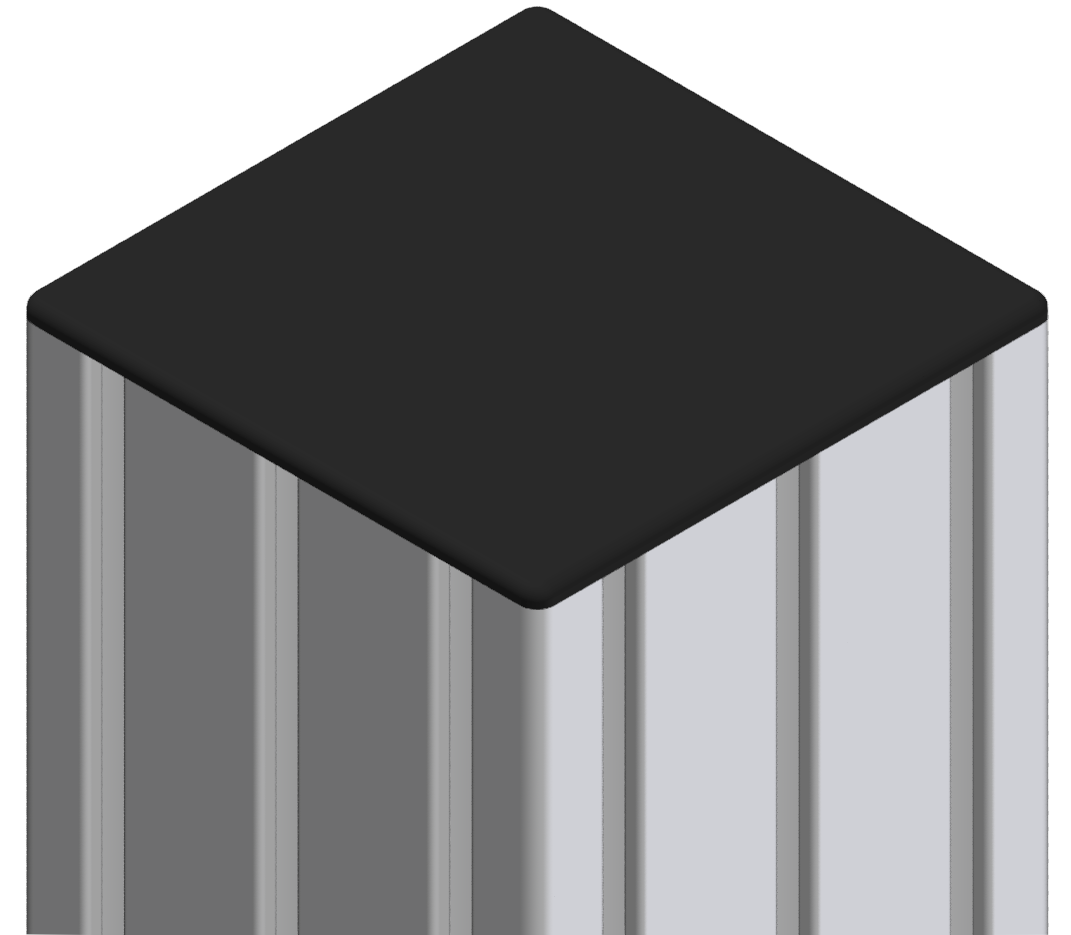

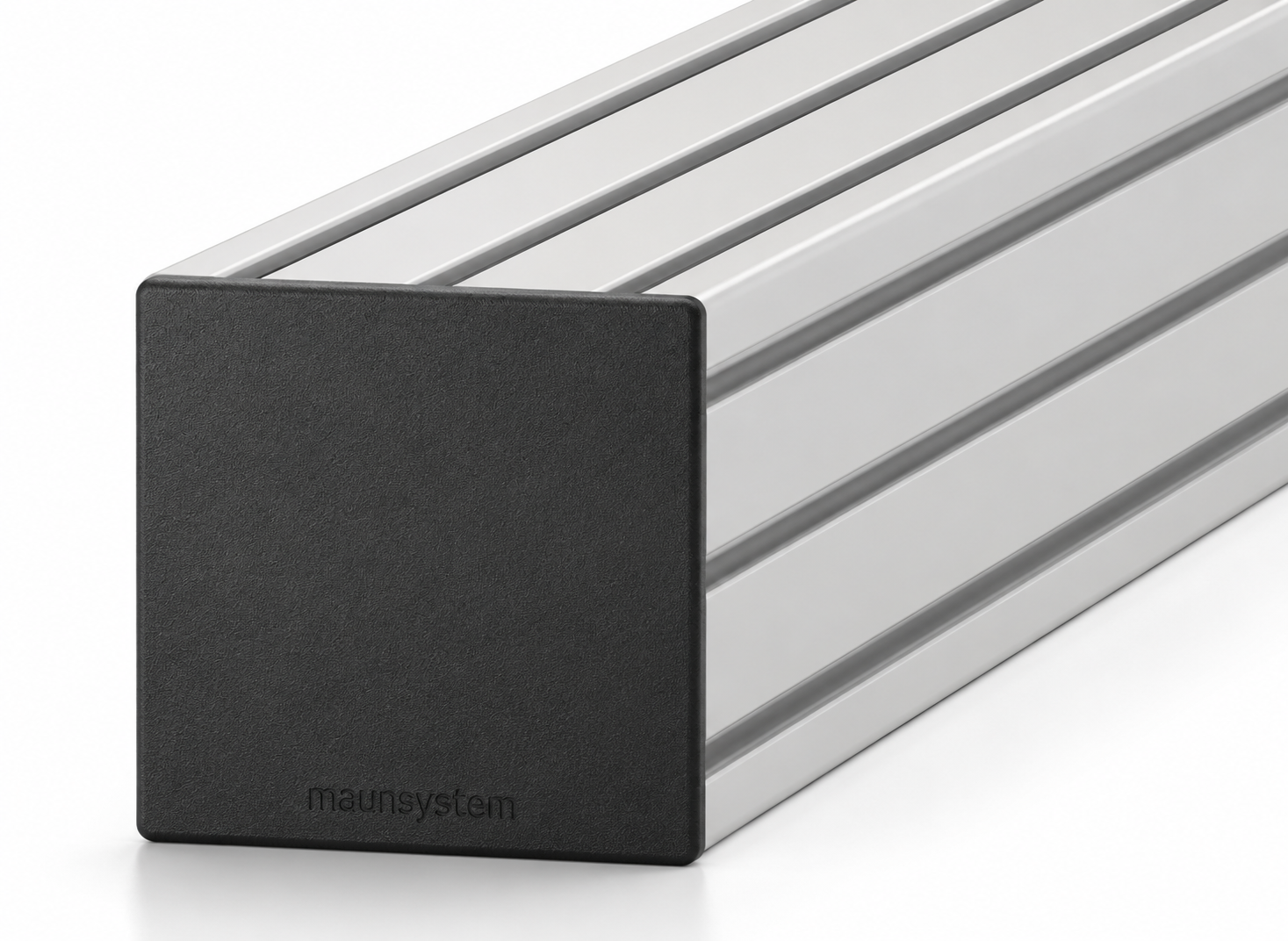

Abdeckkappe 8 120x120, schwarz
