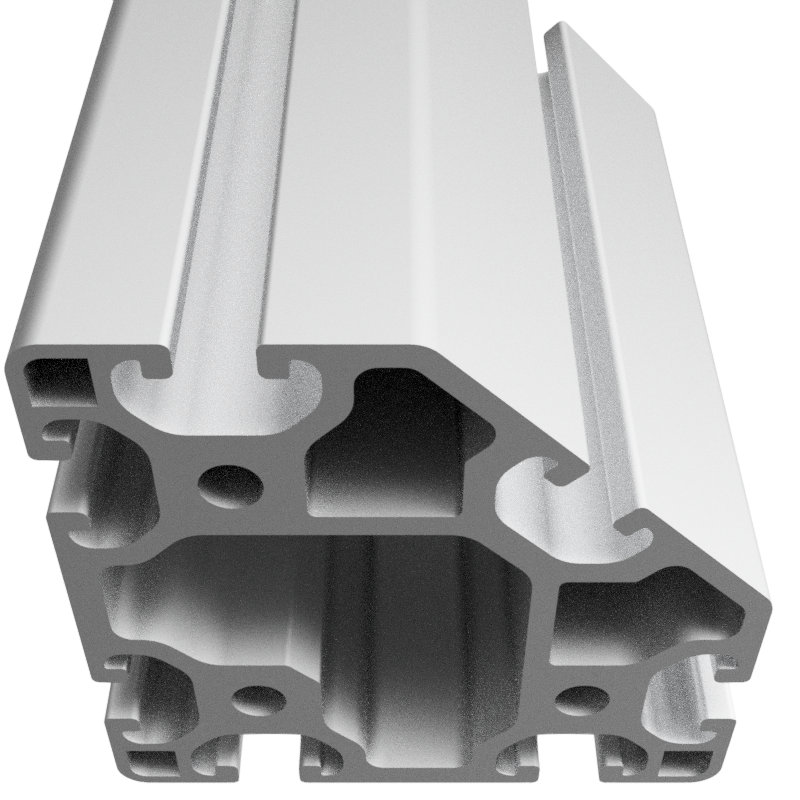

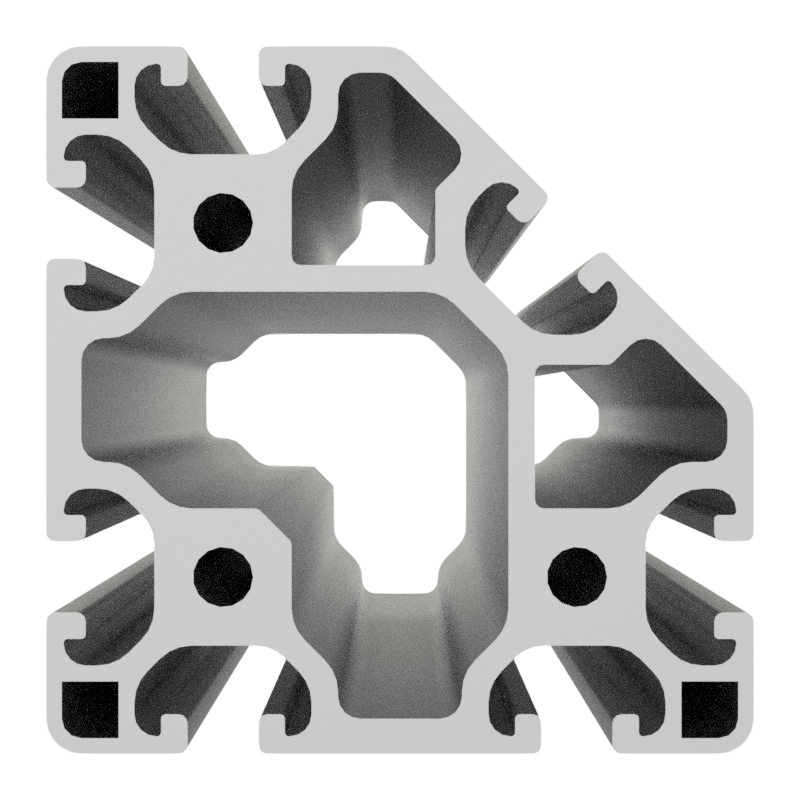

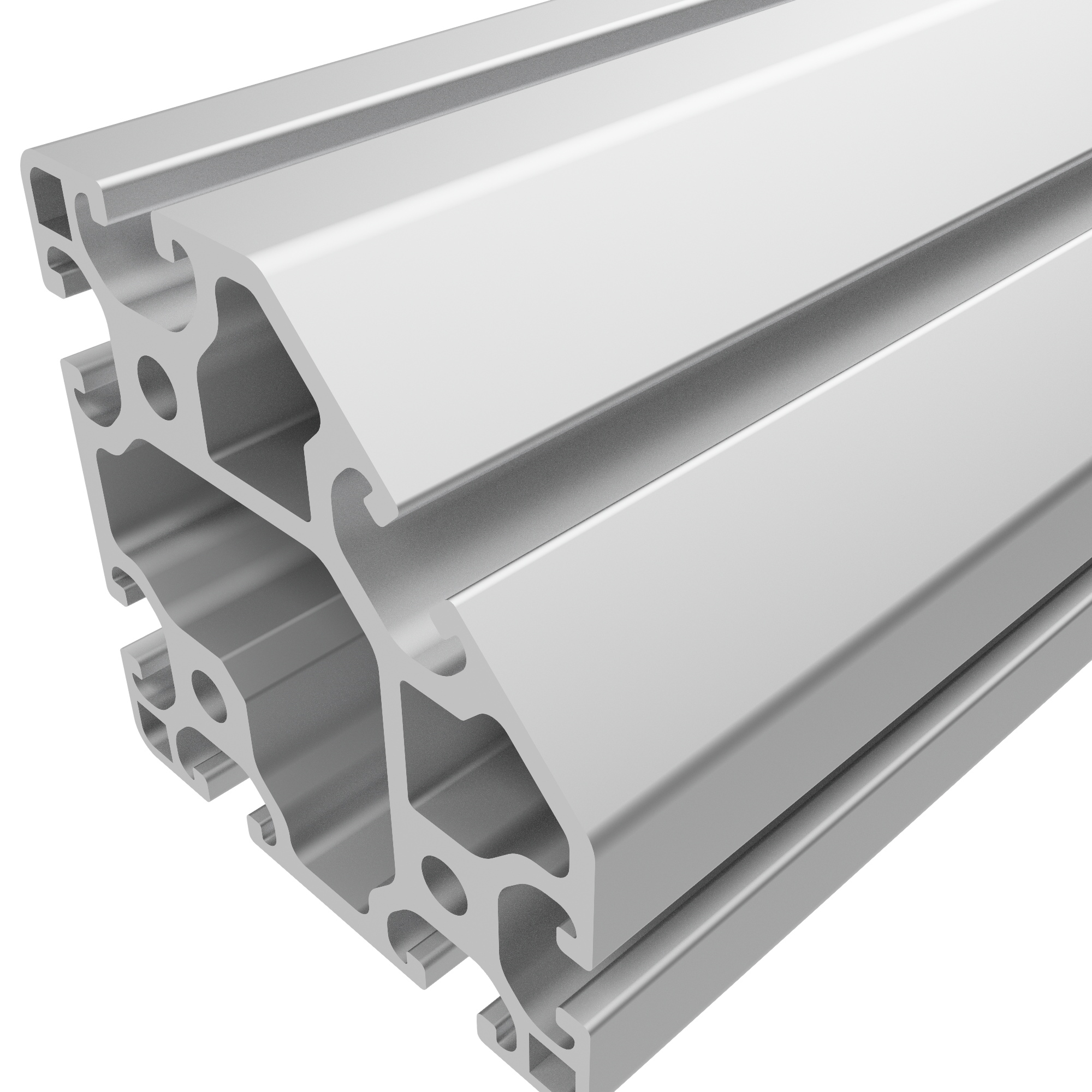

Profil 8 80x80-45° leicht, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 3 |
323,82 €*
|
| ab 4 |
300,12 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
323,82 € *
Produktnummer:
PI-1180 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001444
Länge:
6000 mm
Gewicht:
31.5 kg
Produktinformationen "Profil 8 80x80-45° leicht, natur"
Die Profile 8 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.07
Details
Ix 106,2 cm4
Iy 106,2 cm4
Wx 24,69 cm3
Wy 24,69 cm3
Profilfläche 19,48 cm2
Gewicht 5,25 kg/m
Iy 106,2 cm4
Wx 24,69 cm3
Wy 24,69 cm3
Profilfläche 19,48 cm2
Gewicht 5,25 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Dreieckig |

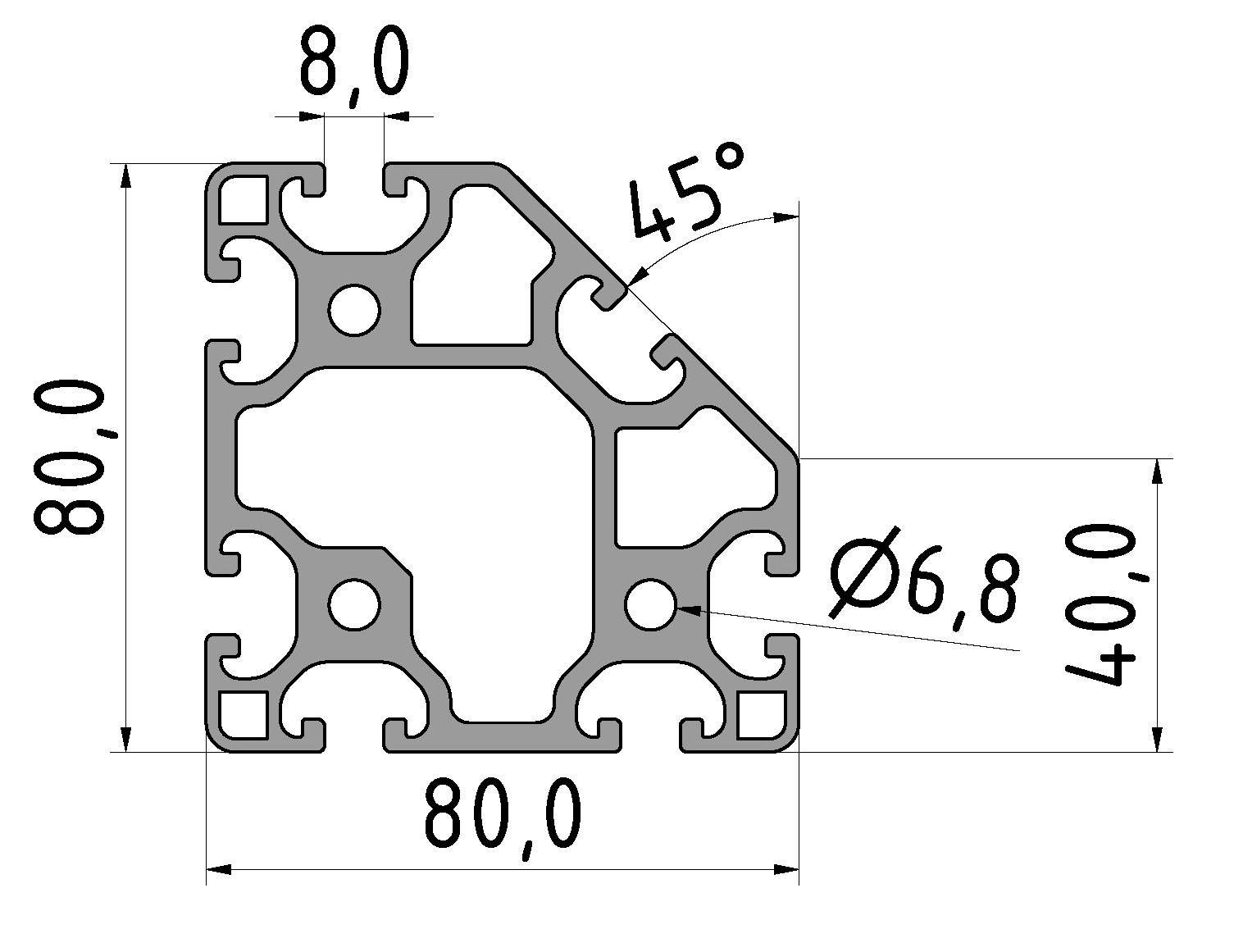

| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | offene Nuten, Winkelprofile |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
Ab
2,30 €*
AI-1045

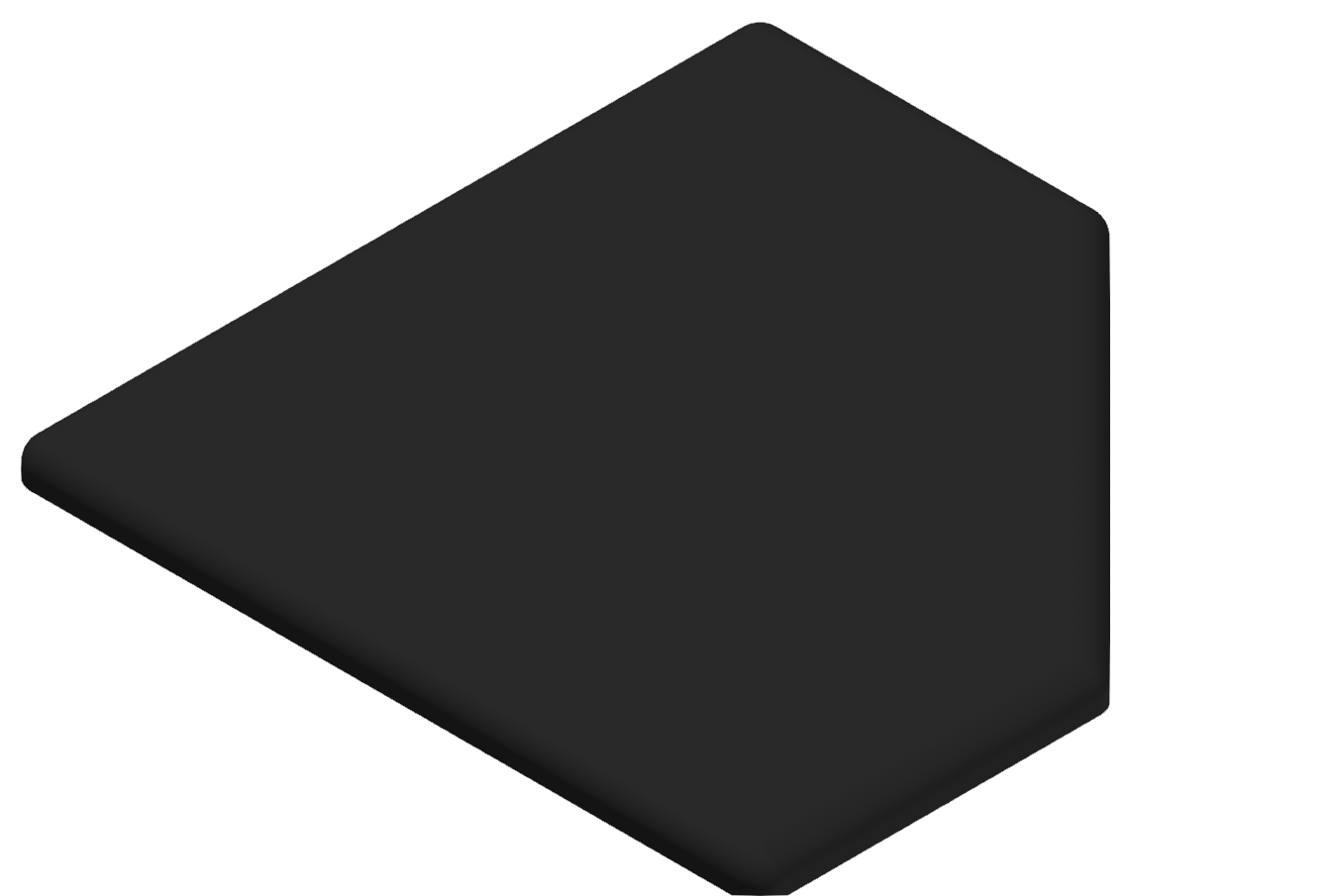

Abdeckkappe 8 80x80-45°, schwarz
