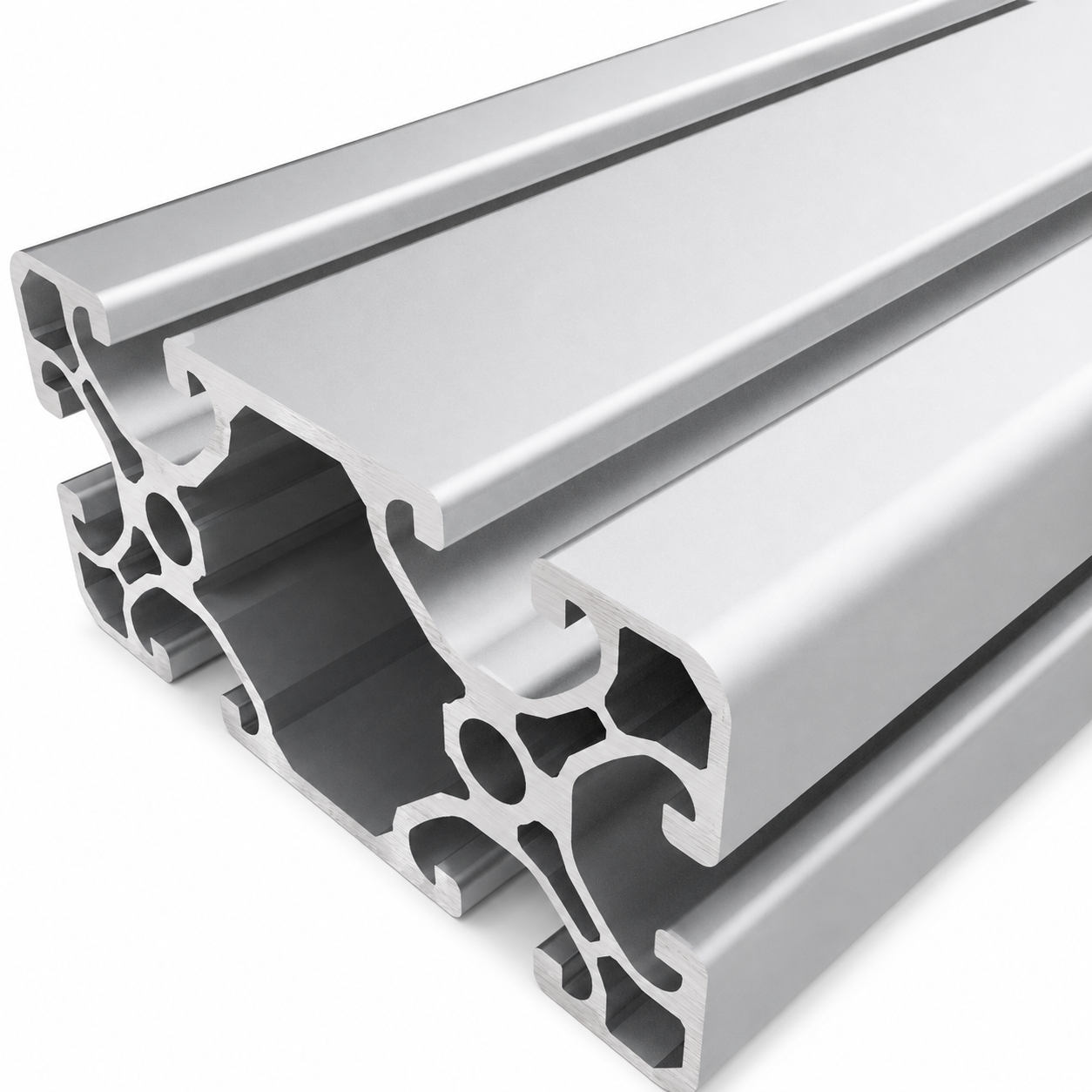

Profil 8 80x40 E, natur

Liefereinheit Profil: zugeschnittene Länge
Aluprofil 80x40 mm in E-Ausführung, natur eloxiert – kompatibel zu item 7.0.000.26. Leichtes und kosteneffizientes Profil für stabile Rahmenkonstruktionen.
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur
Profil 8 80x40 E, natur

21,03 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 8 80x40, schwarz
Farbe: schwarz
0,45 € - 0,65 €*
Abdeckkappe 8 80x40, schwarz
Farbe: schwarz
0,45 € - 0,65 €*
Abdeckkappe 8 80x40, grau ähnlich RAL 7042
Farbe: grau
0,55 € - 0,71 €*
Abdeckkappe 8 80x40, grau ähnlich RAL 7042
Farbe: grau
0,55 € - 0,71 €*
Abdeckkappe 8 80x40 ESD, schwarz
Farbe: ESD
1,75 € - 2,50 €*
Abdeckkappe 8 80x40 ESD, schwarz
Farbe: ESD
1,75 € - 2,50 €*
Abdeckkappe 8 80x40 VS, schwarz
0,60 € - 0,71 €*
Abdeckkappe 8 80x40 VS, schwarz
0,60 € - 0,71 €*
Automatik-Verbindungssatz 8, verzinkt
1,60 € - 2,86 €*
Automatik-Verbindungssatz 8, verzinkt
1,60 € - 2,86 €*
Standard-Verbindersatz 8 ESD verzinkt
1,05 € - 1,30 €*
Standard-Verbindersatz 8 ESD verzinkt
1,05 € - 1,30 €*
Standard-Verbindungssatz 8, verzinkt
0,35 € - 0,68 €*
Standard-Verbindungssatz 8, verzinkt
0,35 € - 0,68 €*
Universal-Verbindungssatz 8, verzinkt
1,30 € - 1,47 €*
Universal-Verbindungssatz 8, verzinkt
1,30 € - 1,47 €*
Winkelsatz 8 40x40, komplett schwarz
2,85 € - 3,95 €*
Winkelsatz 8 40x40, komplett schwarz
2,85 € - 3,95 €*
Winkelsatz 8 40x40, schwarz
2,85 € - 3,95 €*
Winkelsatz 8 40x40, schwarz
2,85 € - 3,95 €*
Winkelsatz 8 80x80, komplett schwarz
4,95 € - 6,11 €*
Winkelsatz 8 80x80, komplett schwarz
4,95 € - 6,11 €*
Winkelsatz 8 80x80, schwarz
4,95 € - 6,11 €*
Winkelsatz 8 80x80, schwarz
4,95 € - 6,11 €*
Winkelsatz V 8 40 Zn
3,89 € - 4,61 €*
Winkelsatz V 8 40 Zn
3,89 € - 4,61 €*
Gesamtpreis Zubehör

21,03 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-1145 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006675
Gewicht: 2.39 kg

Produktinformationen "Profil 8 80x40 E, natur"

Das Profil 8 80x40 E in natur eloxierter Ausführung – kompatibel zu item 7.0.000.26 – ist ein Economy-Profil mit reduziertem Materialeinsatz, das dennoch hervorragende Stabilität bietet. Mit seinen sechs offenen Nuten ermöglicht es vielfältige Verbindungen und eignet sich für tragende wie nicht tragende Anwendungen.

Produktdetails:
– Abmessung: 80 × 40 mm
– Oberfläche: natur eloxiert
– Nutbreite: 8 mm – voll kompatibel mit item Nut 8
– Economy-Version: leichtere Ausführung zur Materialeinsparung
– 6 offene Nuten für flexible Bauweise
– Kompatibel zu item 7.0.000.26

Das Profil ist ideal für Gestelle, Maschinenrahmen und Vorrichtungen, bei denen Kostenreduktion bei gleichzeitig hoher Funktionalität im Vordergrund stehen.


Kompatibel mit item 0.0.452.39

Details

lx    15,15 cm4
ly    57,81 cm4
wx    7,58 cm3
wy    14,45 cm3
Profilfläche    8,93 cm2
Gewicht    2,42 kg/m

Step-Datei

Download
Nutauszugskraft: F=1.750 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: item
Baureihe: i-Baureihe 8 - 40
Bauart: economy
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rechteckig
Breite Profil: 80 mm
Höhe Profil: 40 mm
Größe: 80x40 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge
