Profil 8 80x40 3N90 E, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 2 |
156,72 €*
|
| ab 3 |
149,44 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
156,72 € *
Produktnummer:
PI-1365 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001470
Länge:
6000 mm
Gewicht:
13.26 kg

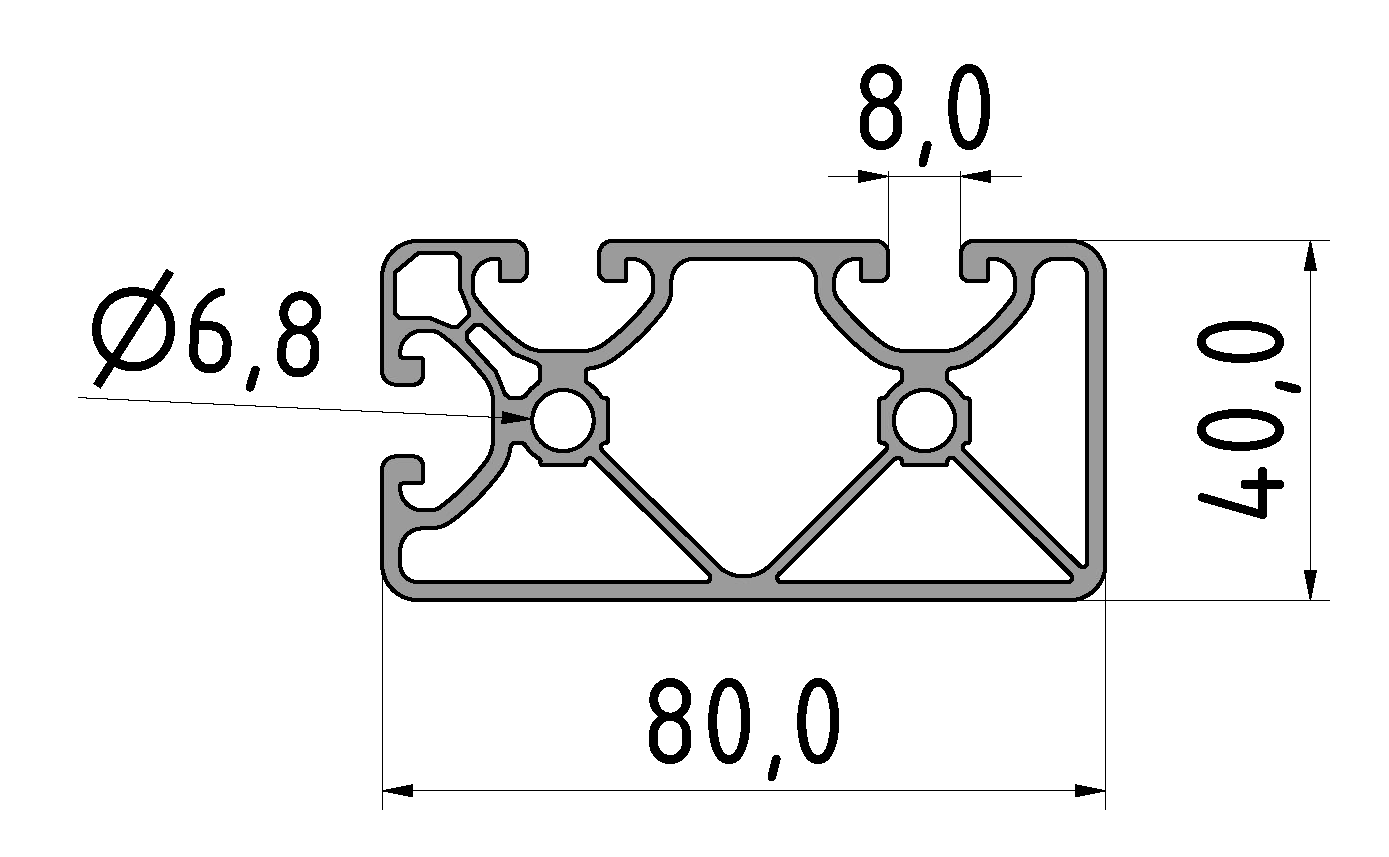

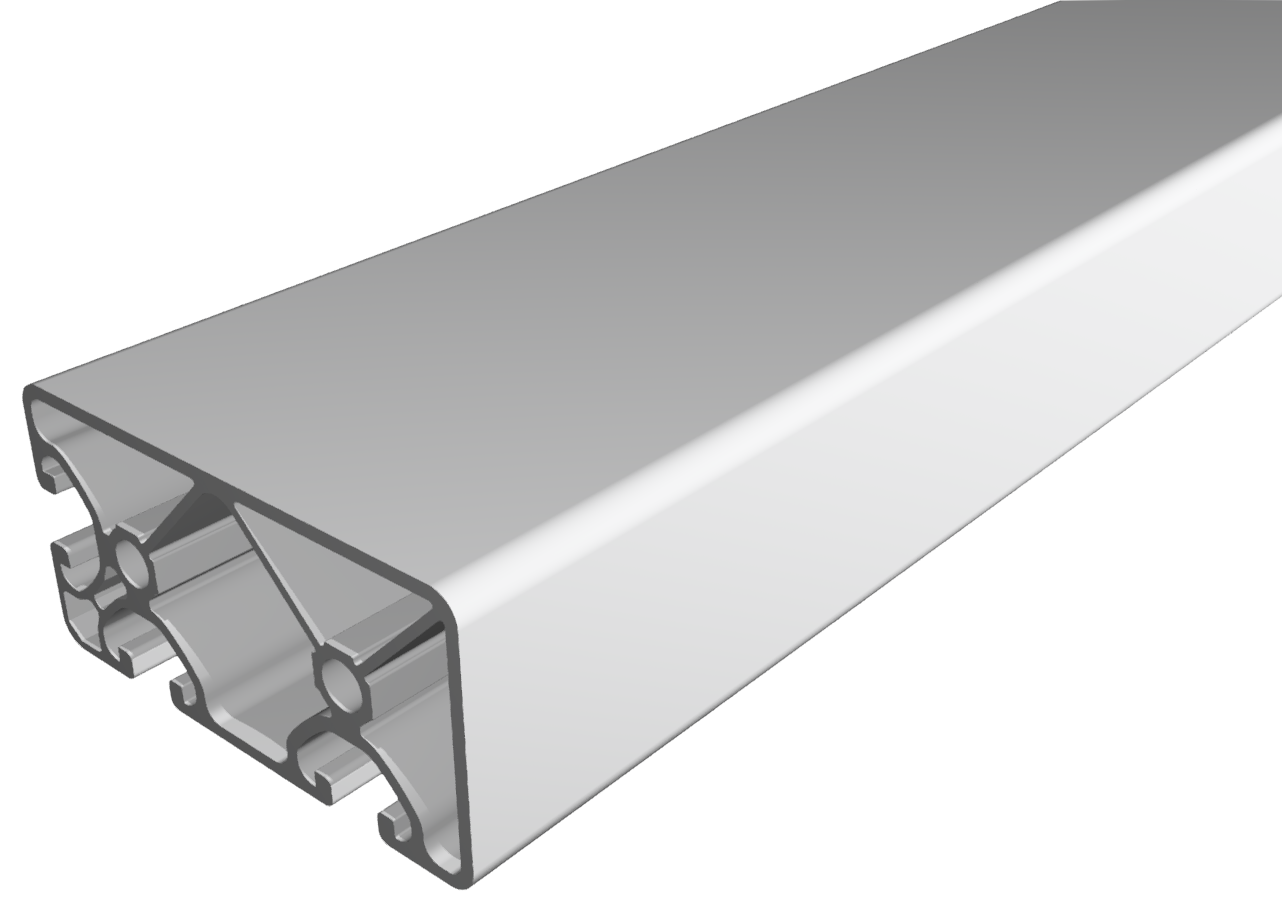

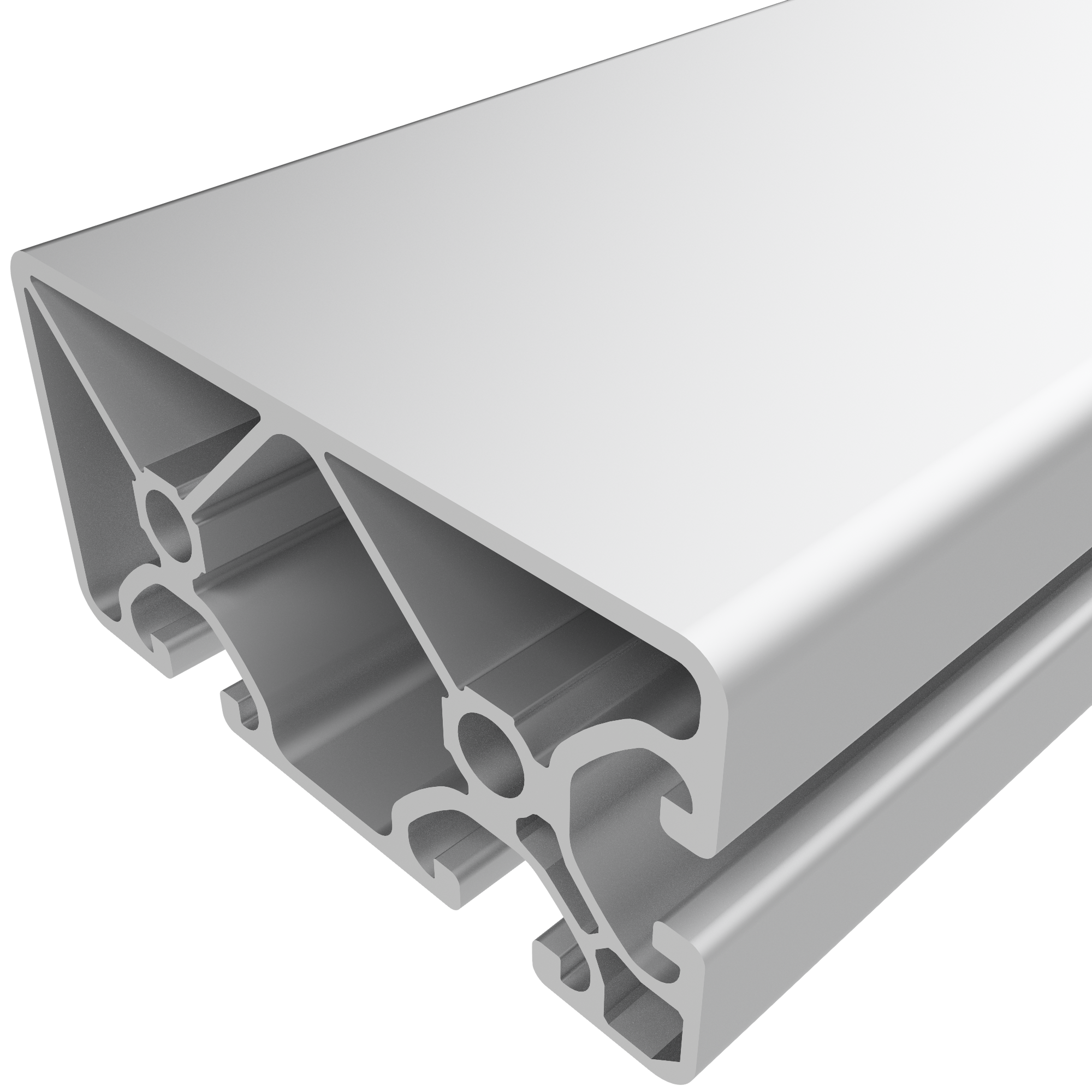

Produktinformationen "Profil 8 80x40 3N90 E, natur"
Die Profile 8 E mit geschlossenen Nuten sind geeignet für gewichtsoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.452.99
Details
lx 15,32 cm4
ly 54,69 cm4
wx 7,51 cm3
wy 13,4 cm3
Profilfläche 8,24 cm2
Gewicht 2,22 kg/m
ly 54,69 cm4
wx 7,51 cm3
wy 13,4 cm3
Profilfläche 8,24 cm2
Gewicht 2,22 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | economy |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Breite Profil: | 80 mm |
| Höhe Profil: | 40 mm |
| Größe: | 80x40 mm |
| Nuten: | 2 Seiten geschlossen 90° |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
