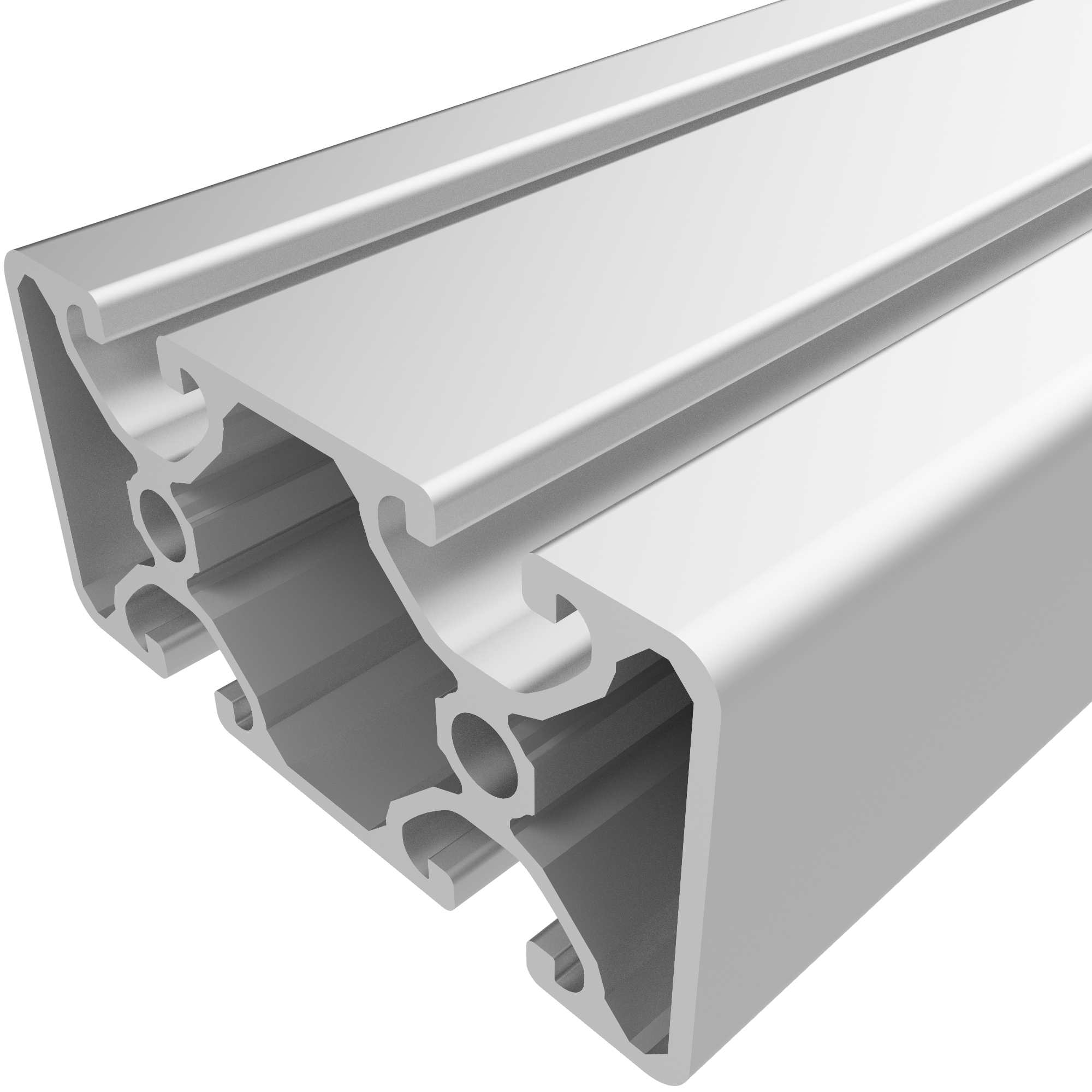

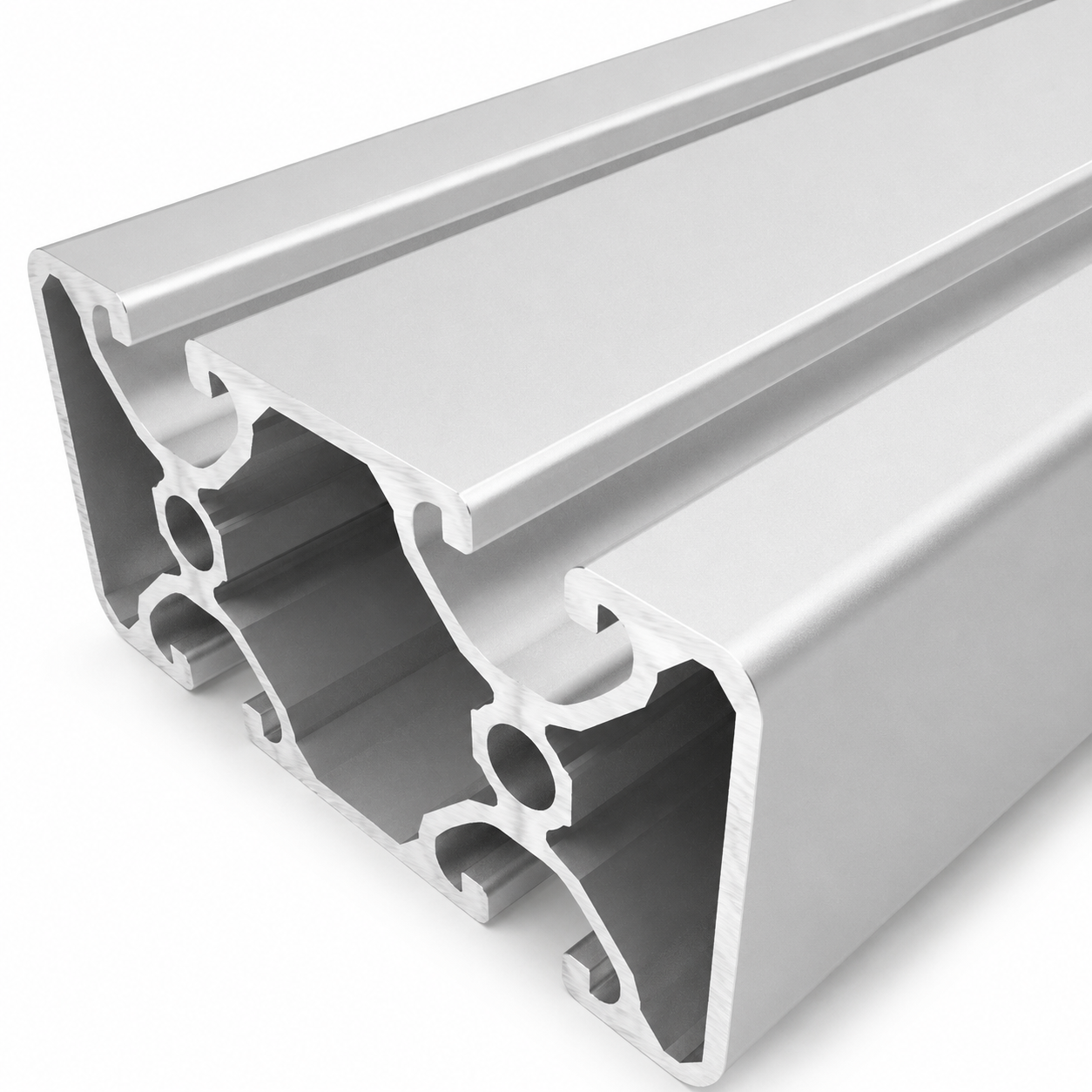

Profil 8 80x40 2N180 E, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
30,07 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
30,07 € *
Produktnummer:
PI-1356 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006704
Gewicht:
2.122 kg
Produktinformationen "Profil 8 80x40 2N180 E, natur"
Die Profile 8 E mit geschlossenen Nuten sind geeignet für gewichtsoptimierte Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.452.98
Details
Ix 15,85 cm4
Iy 54,51 cm4
Wx 7,93 cm3
Wy 13,63 cm3
Profilfläche 8,44 cm2
Gewicht 2,28 kg/m
Iy 54,51 cm4
Wx 7,93 cm3
Wy 13,63 cm3
Profilfläche 8,44 cm2
Gewicht 2,28 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | economy |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

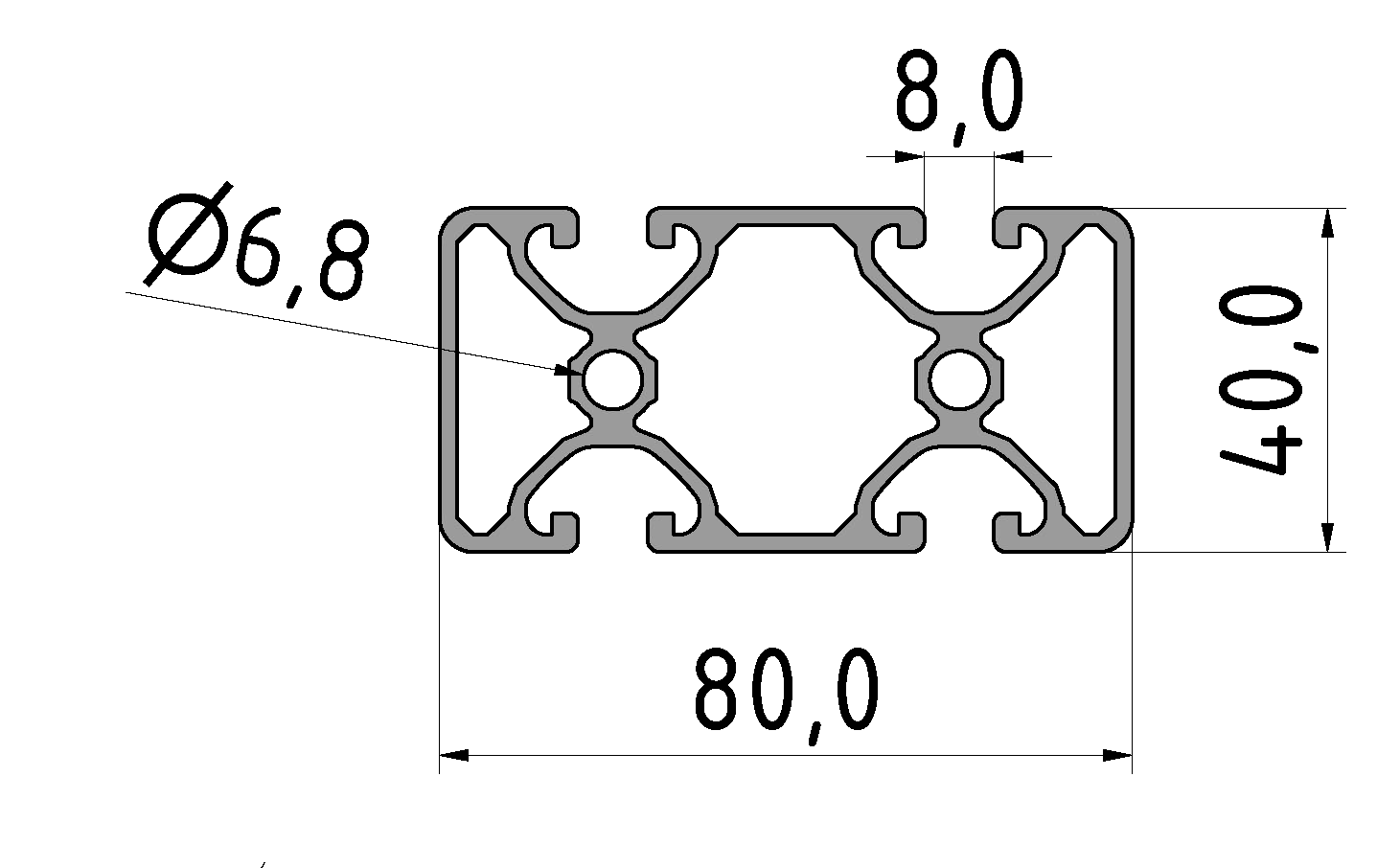

| Breite Profil: | 80 mm |
| Höhe Profil: | 40 mm |
| Größe: | 80x40 mm |
| Nuten: | 2 Seiten geschlossen 180° |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie ĂĽberspringen
Ab
0,45 €*
Ab
1,75 €*
Ab
0,55 €*
Ab
0,60 €*

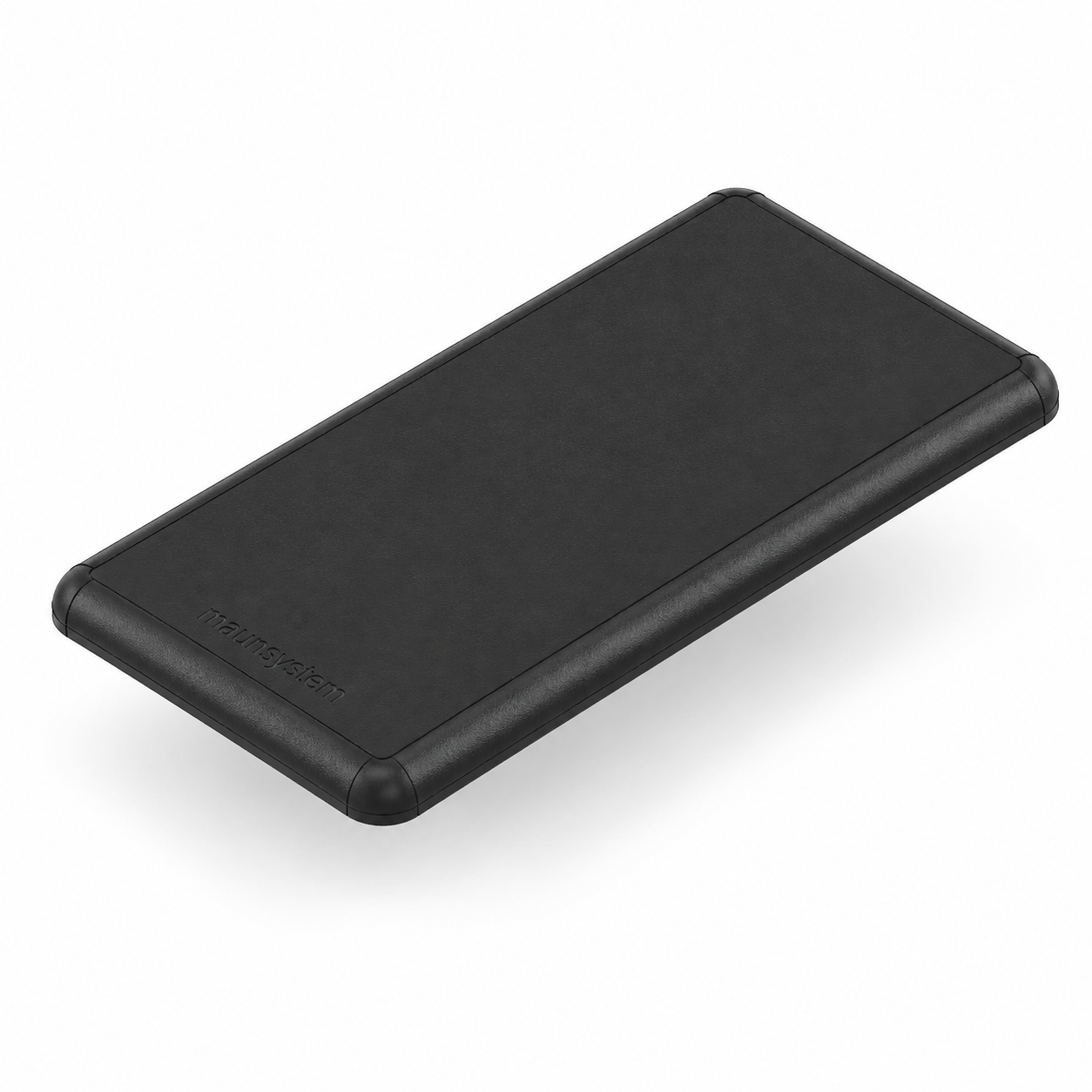

AI-1025-S
Abdeckkappe 8 80x40, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

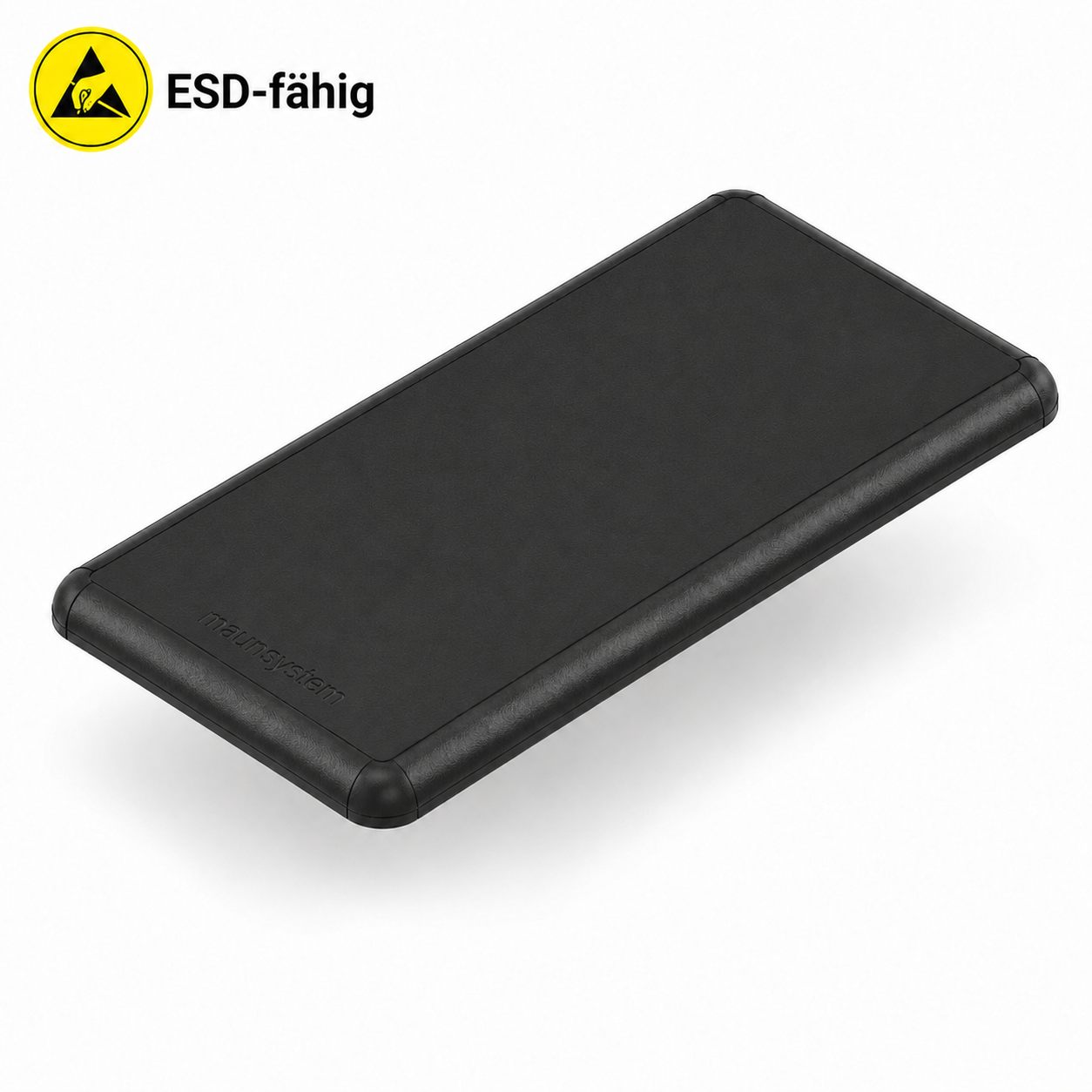

AI-1025-ESD
Abdeckkappe 8 80x40 ESD, schwarz
Kompatibel mit item 0.0.696.28 Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte. Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
Varianten ab 0,45 €*

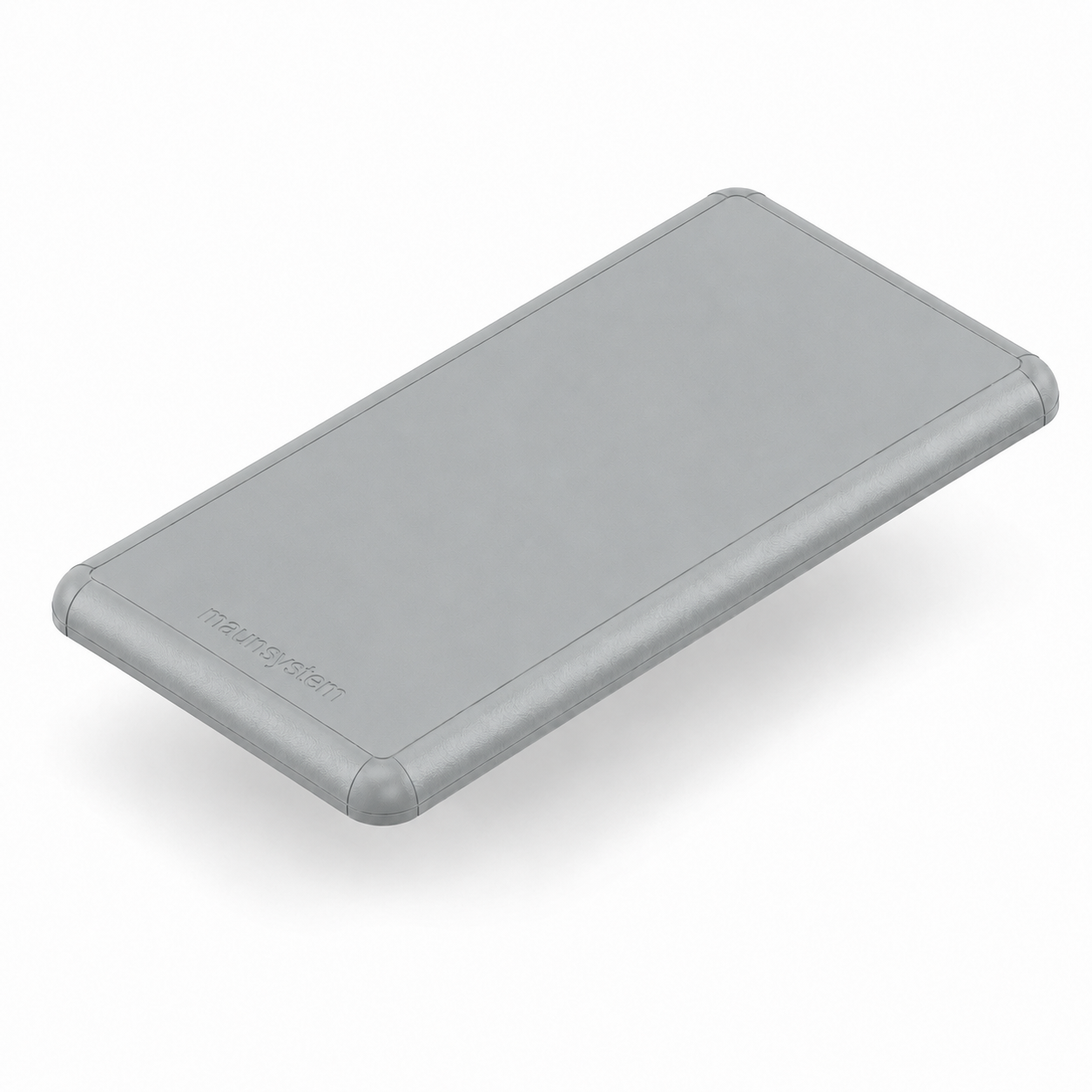

AI-1025-G
Abdeckkappe 8 80x40, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
Varianten ab 0,45 €*

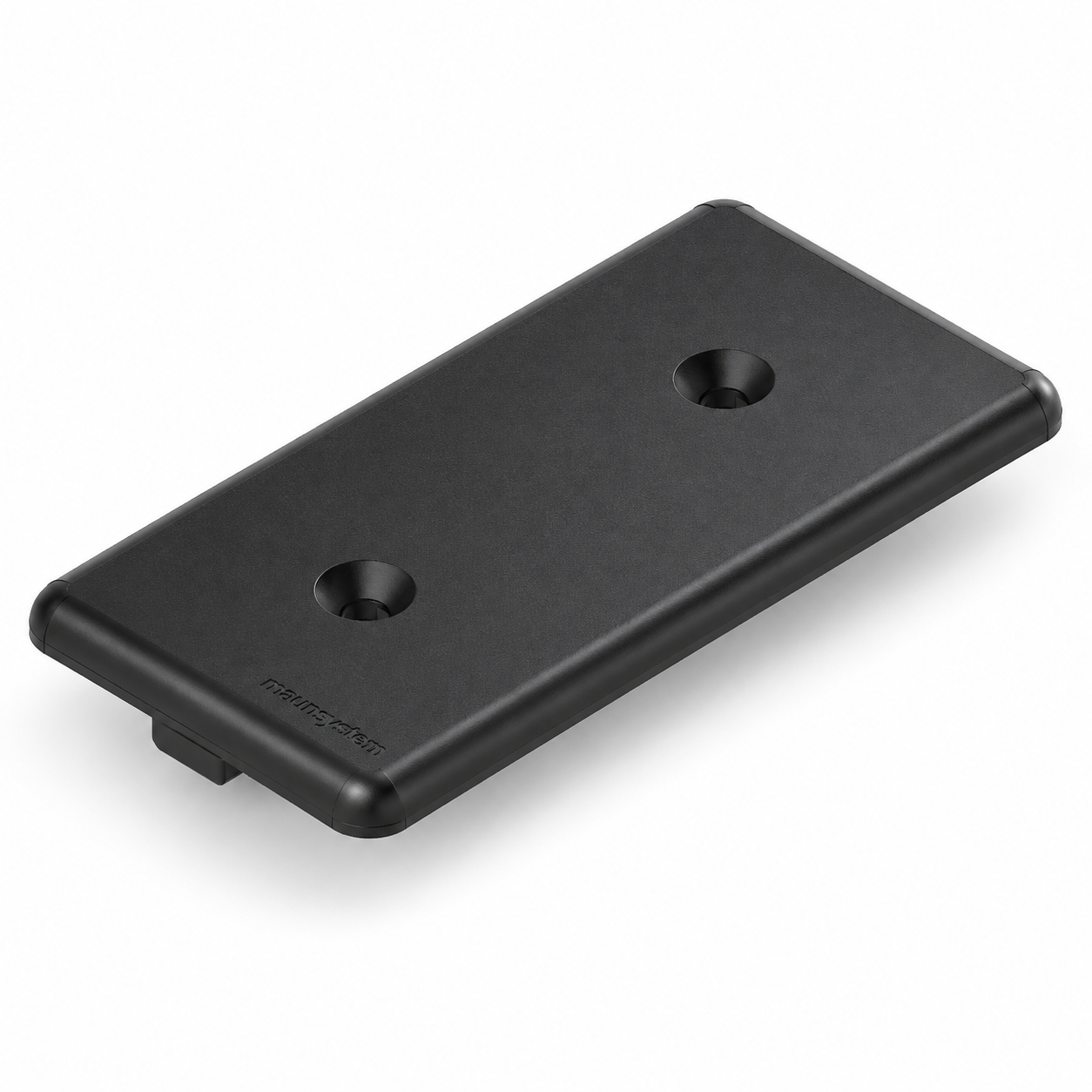

AI-1027
