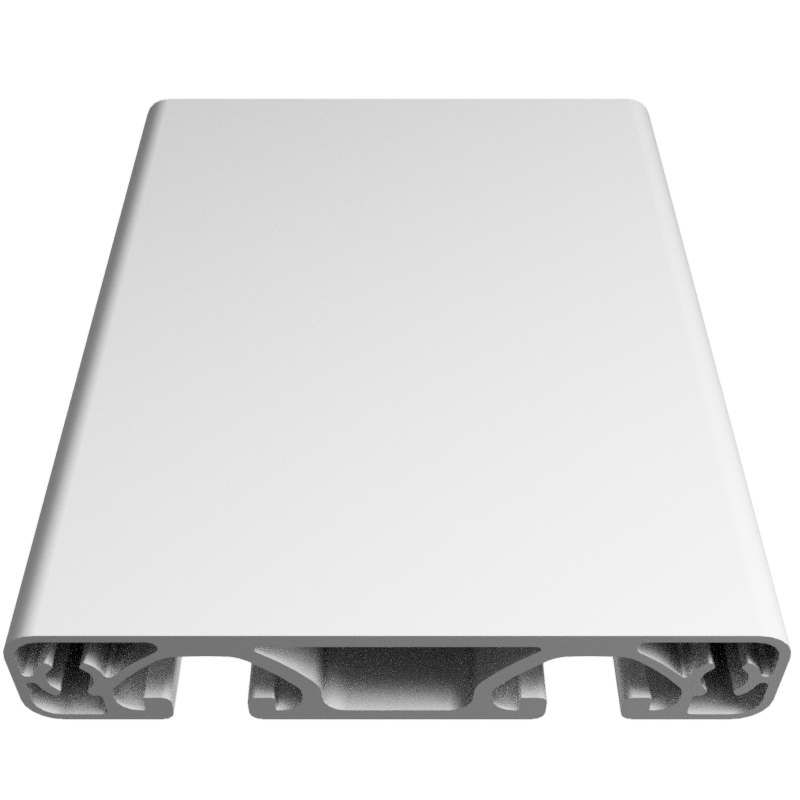

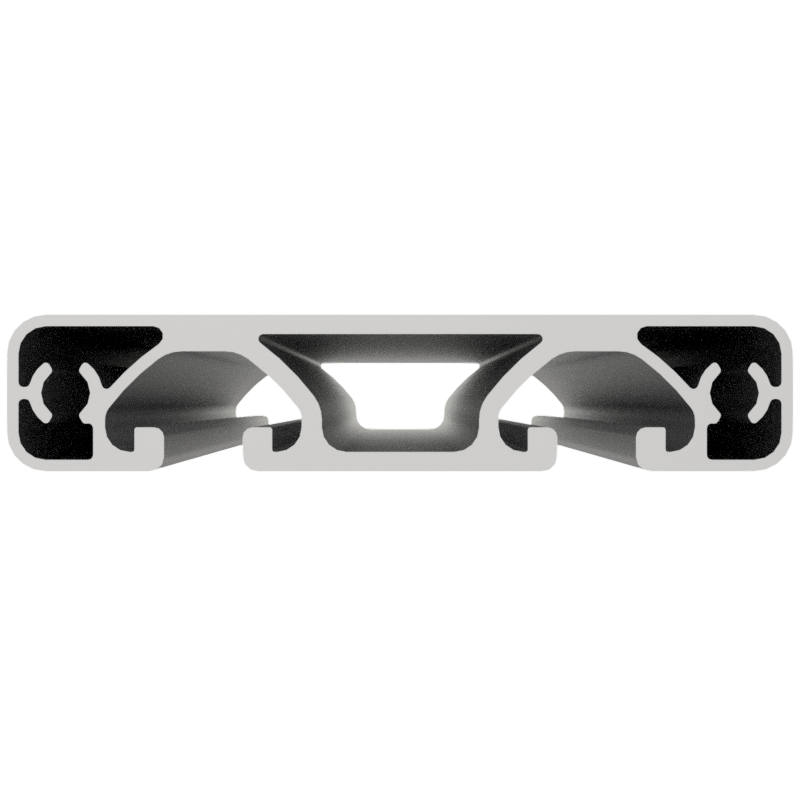

Profil 8 80x16 E, natur
Maunsystem GmbH
3D
Loading...
18,51 €*
Gesamtpreis inkl. Zubehör 18,51 €*
Preis pro 1000 mm: 18,51 €
*
Zuschnittskosten: 2,10 €
Anbei finden Sie passende Artikel
Produktnummer:
PI-1017 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006650
Gewicht:
0.6 kg
Produktinformationen "Profil 8 80x16 E, natur"
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Zuschnitt max. 6000 mm
Kompatibel mit item 7.0.000.15
Zuschnitt max. 6000 mm
Kompatibel mit item 7.0.000.15
Details
Ix 1,49 cm4
Iy 26,8 cm4
Wx 1,78 cm3
Wy 6,7 cm3
Profilfläche 4,86 cm2
Gewicht 1,31 kg/m
Iy 26,8 cm4
Wx 1,78 cm3
Wy 6,7 cm3
Profilfläche 4,86 cm2
Gewicht 1,31 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 □ 40 |
| Bauart: | economy |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

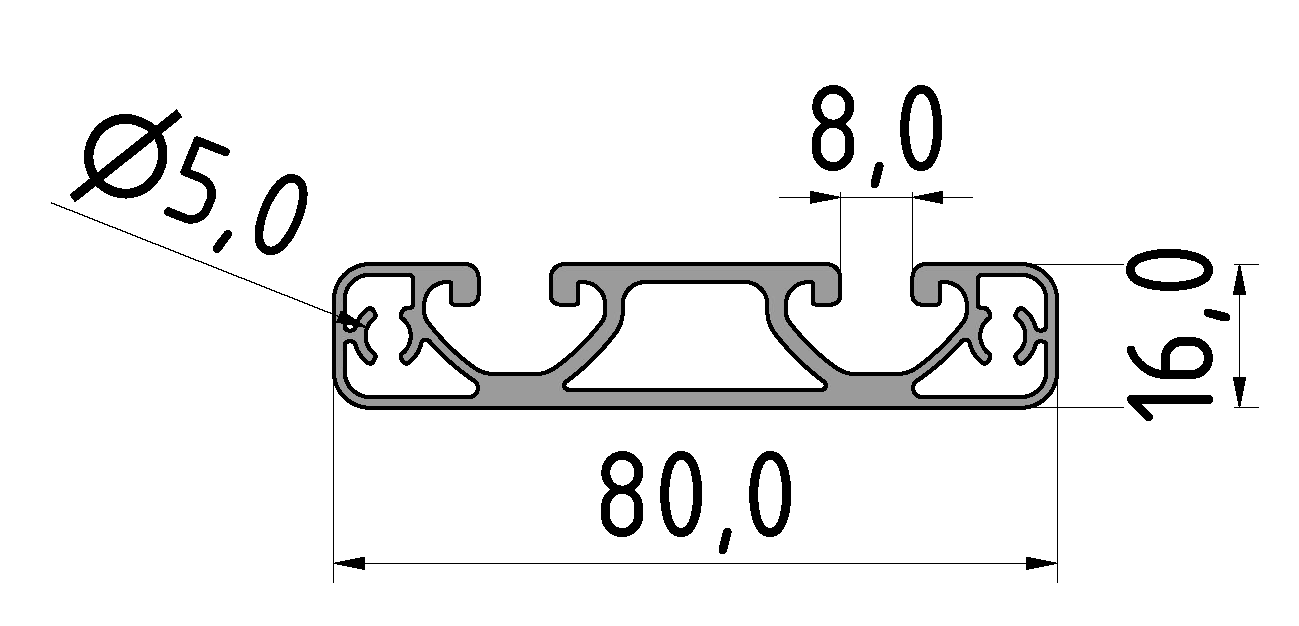

| Größe: | 80x16 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
PI-1017 SN3000
Profil 8 80x16 E, natur
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.Lieferlänge 3000 mm
PI-1017 SN6000
Profil 8 80x16 E, natur
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.Lieferlänge 6030 mm
