Profil 8 40x40, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
24,41 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
24,41 € *
Produktnummer:
PI-1030 SZ
Hersteller:
Maunsystem GmbH
Herstellernummer:
1006661
Gewicht:
2.493 kg
Beschreibung
Produktinformationen "Profil 8 40x40, natur"
Das Aluminiumprofil 8 40x40 natur – kompatibel zu item 0.0.260.03 – ist ein beliebter Allrounder im Maschinenbau und Anlagenbau. Es verfügt über vier Nuten des Typs 8 und eignet sich hervorragend für modulare Konstruktionen, Arbeitsplätze, Schutzumhausungen und leichte Maschinenrahmen.
Eigenschaften im Ăśberblick:
– Profilquerschnitt: 40 × 40 mm
– Vier offene Nut 8-Kanäle
– Kompatibel zum item Systemprofil 0.0.260.03
– Natur eloxierte Oberfläche für optimalen Korrosionsschutz
– Hohe Flexibilität bei der Verbindung und Erweiterung
Dieses Profil ist die optimale Basis für viele industrielle Anwendungen und lässt sich problemlos mit Nutensteinen, Verbindern und Zubehör kombinieren.
Kompatibel mit item 0.0.026.03
Details
l 13,85 cm4
w 6,95 cm3
Profilfläche 9,05 cm2
Gewicht 2,45 kg/m
w 6,95 cm3
Profilfläche 9,05 cm2
Gewicht 2,45 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 40 mm |
| Höhe Profil: | 40 mm |
| Größe: | 40x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie ĂĽberspringen
![Abdeckkappe 8 40x40, grau ähnlich RAL 7042]( "Abdeckkappe 8 40x40, grau ähnlich RAL 7042")
![Abdeckkappe 8 40x40 ESD, schwarz]( "Abdeckkappe 8 40x40 ESD, schwarz")
![Abdeckkappe 8 40x40 VS, schwarz]( "Abdeckkappe 8 40x40 VS, schwarz")
Regulärer Preis:
Ab
0,48 €
![FuĂźplatte 8 40x40, M10, schwarz]( "FuĂźplatte 8 40x40, M10, schwarz")
Regulärer Preis:
Ab
8,01 €
AI-1020-G
Abdeckkappe 8 40x40, grau ähnlich RAL 7042
Varianten ab 0,48 €
Regulärer Preis:
Ab
0,56 €
AI-1020-ESD
Abdeckkappe 8 40x40 ESD, schwarz
Kompatibel mit item 0.0.696.27
Varianten ab 0,48 €
Regulärer Preis:
Ab
0,59 €
AI-1022
Abdeckkappe 8 40x40 VS, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Verschrauben in die Kernbohrungen befestigt.
ZI-1005

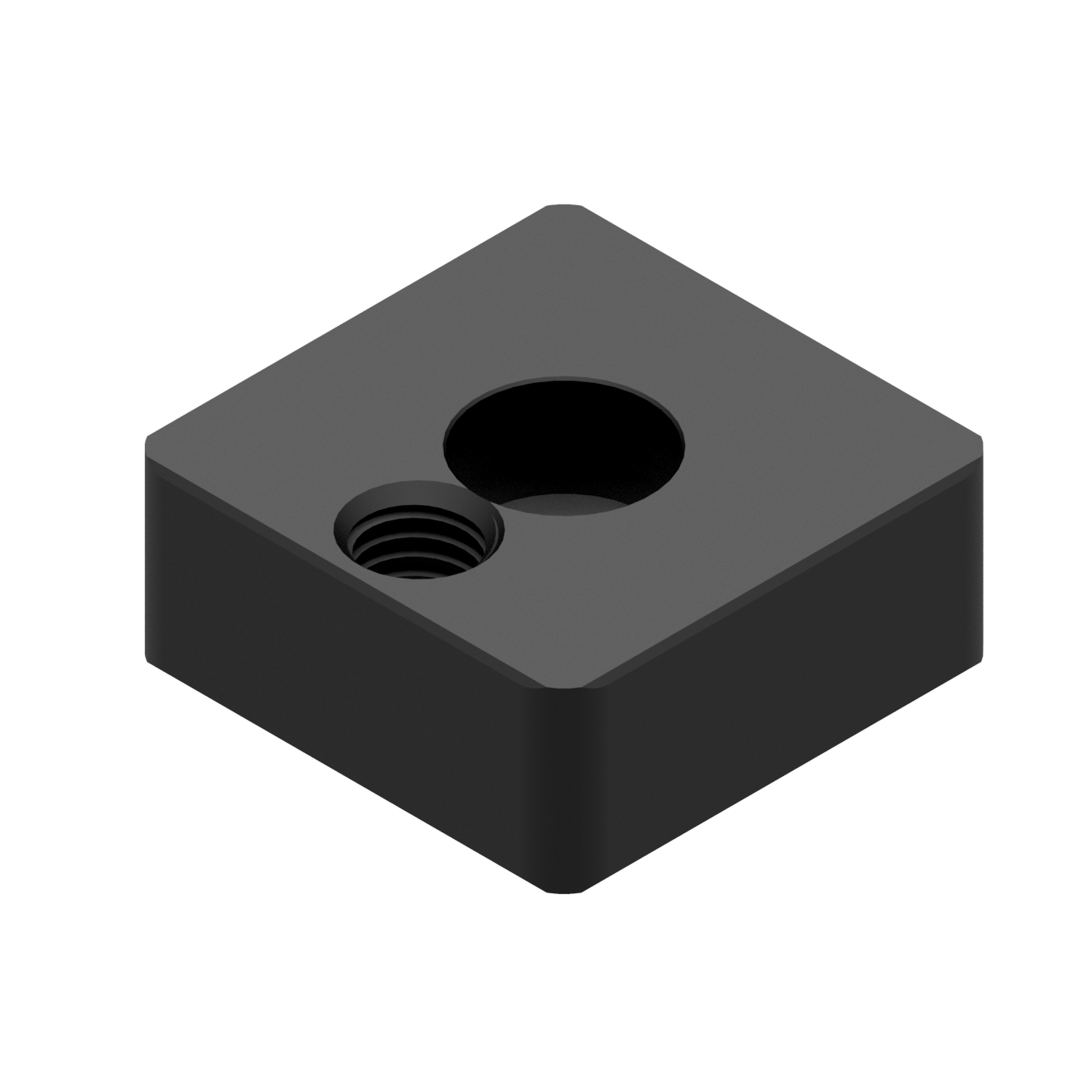

FuĂźplatte 8 40x40, M10, schwarz
Die Fußplatte 40x40 ist eine stabile Platte zur Befestigungvon Stellfüßen, die an Profilen 40x40 verschraubt werden.Für eine großen Verstellwegs werden vielfach Stellfüße mit langen Gewindespindeln verwendet für die keine ausreichendeGewindelänge innerhalb des Kernloches möglich istDie Spindel wird innerhalb der Profilnutabgedeckt geführt.
