Profil 8 40x40 4NO leicht, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
19,13 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
19,13 € *
Produktnummer:
PI-1301 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006694
Gewicht:
1.812 kg

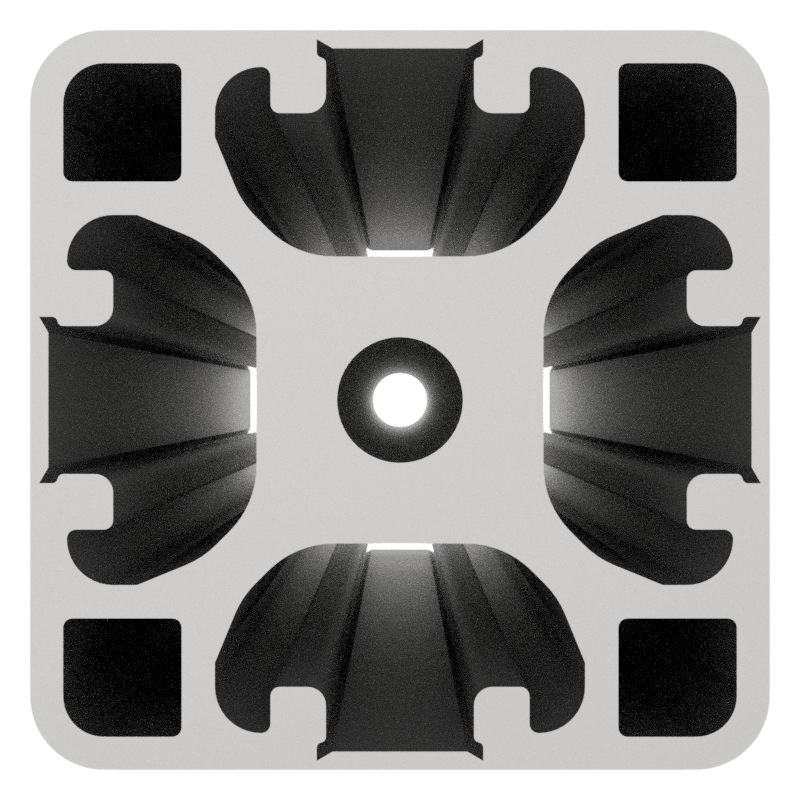

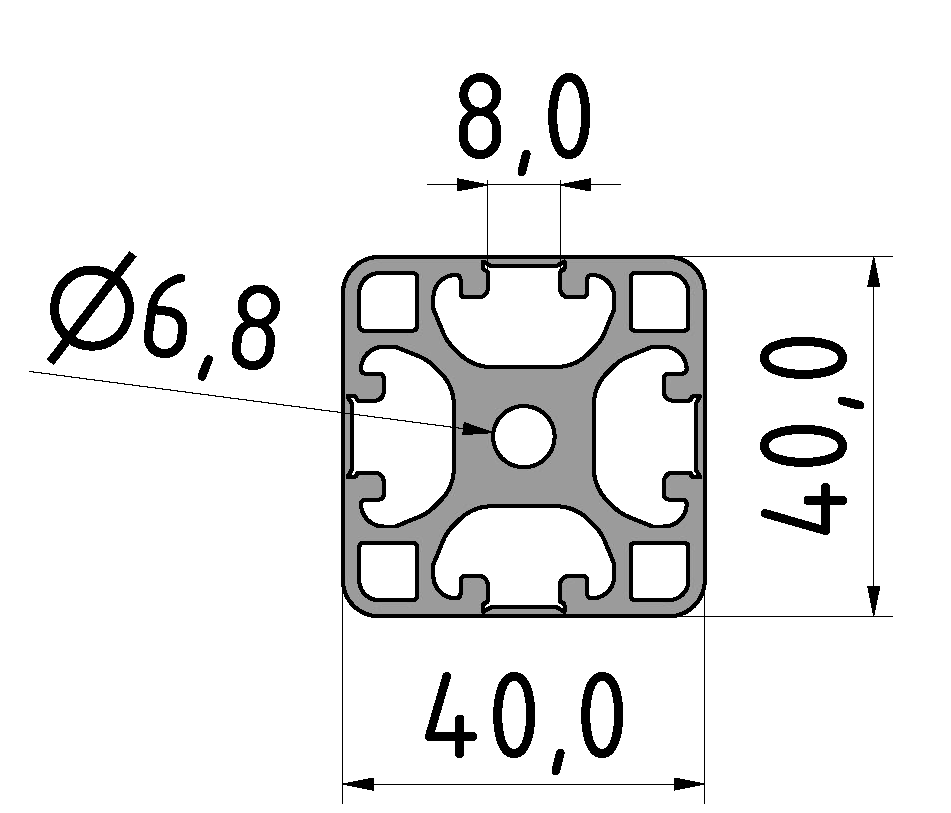

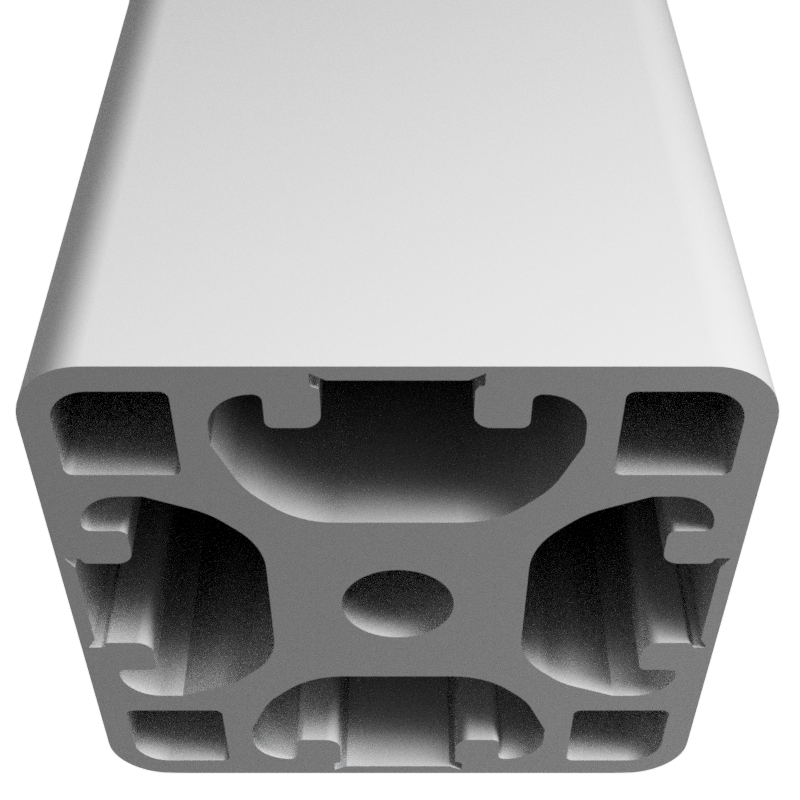

Produktinformationen "Profil 8 40x40 4NO leicht, natur"
Die Profile 8 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.489.11
Details
Ix 9,62 cm4
Iy 10,22 cm4
Wx 4,7 cm3
Wy 5,11 cm3
Profilfläche 6,96 cm2
Gewicht 1,9 kg/m
Iy 10,22 cm4
Wx 4,7 cm3
Wy 5,11 cm3
Profilfläche 6,96 cm2
Gewicht 1,9 kg/m
Step-Datei
Download| Eloxal: | E6EV1 10-15 µm silber |
|---|---|
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| SchlĂĽsselweite: | 2,5 mm |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 40 mm |
| Höhe Profil: | 40 mm |
| Größe: | 40x40 mm |
| Nuten: | 4 Seiten geschlossen |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
