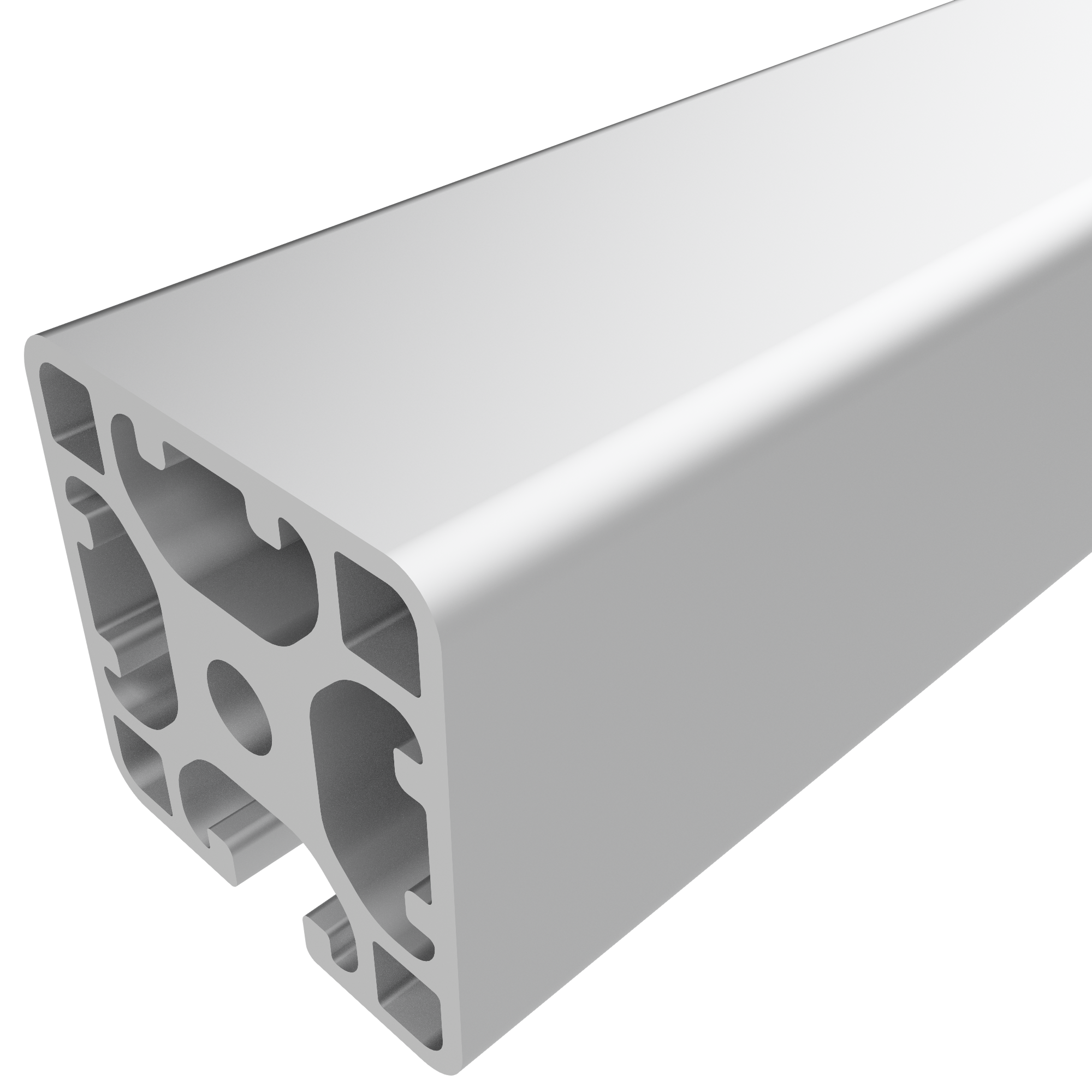

Profil 8 40x40 3N leicht, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
24,36 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
24,36 € *
Produktnummer:
PI-1302 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006695
Gewicht:
1.899 kg
Produktinformationen "Profil 8 40x40 3N leicht, natur"
Die Profile 8 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.480.26
Details
lx 7,88 cm4
ly 9,02 cm4
wx 3,94 cm3
wy 4,51 cm3
Profilfläche 5,99 cm2
Gewicht 1,62 kg/m
ly 9,02 cm4
wx 3,94 cm3
wy 4,51 cm3
Profilfläche 5,99 cm2
Gewicht 1,62 kg/m
Step-Datei

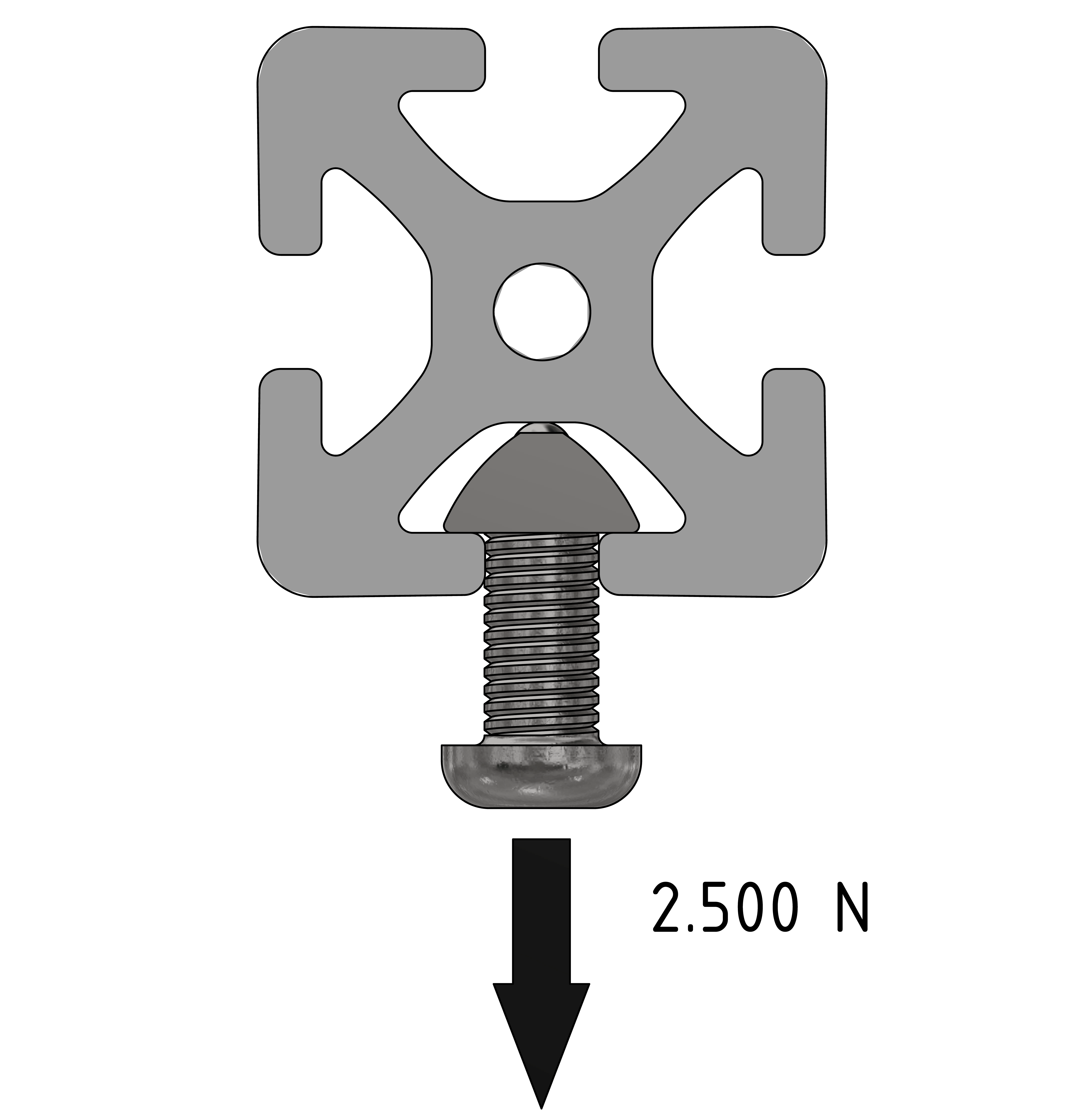

Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |
| Breite Profil: | 40 mm |
| Höhe Profil: | 40 mm |
| Größe: | 40x40 mm |
| Nuten: | 3 Seiten geschlossen |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
