Profil 8 160x40 leicht, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
66,16 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
66,16 € *
Produktnummer:
PI-1160 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006678
Gewicht:
5.696 kg

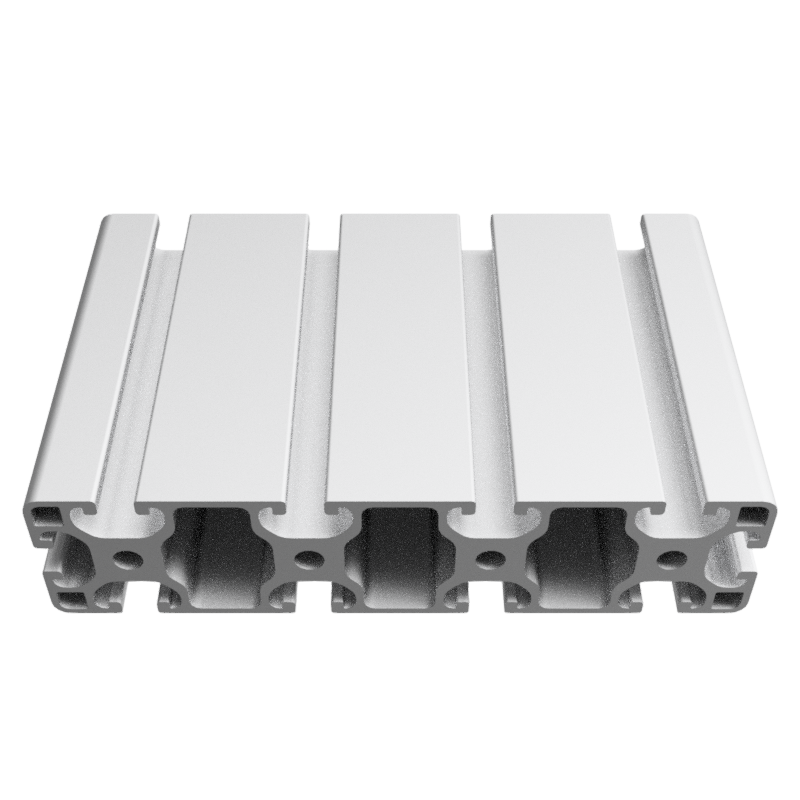

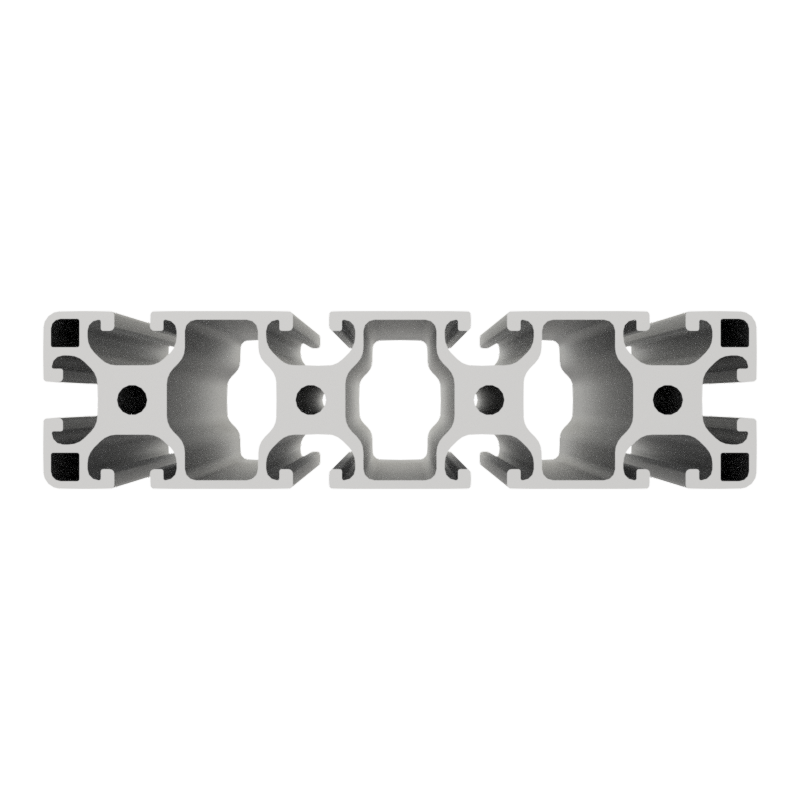

Produktinformationen "Profil 8 160x40 leicht, natur"
Die Profile 8 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.418.35
Details
lx 31,79 cm4
ly 500,1 cm4
wx 15,87 cm3
wy 62,5 cm3
Profilfläche 20,85 cm2
Gewicht 5,6 kg/m
ly 500,1 cm4
wx 15,87 cm3
wy 62,5 cm3
Profilfläche 20,85 cm2
Gewicht 5,6 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

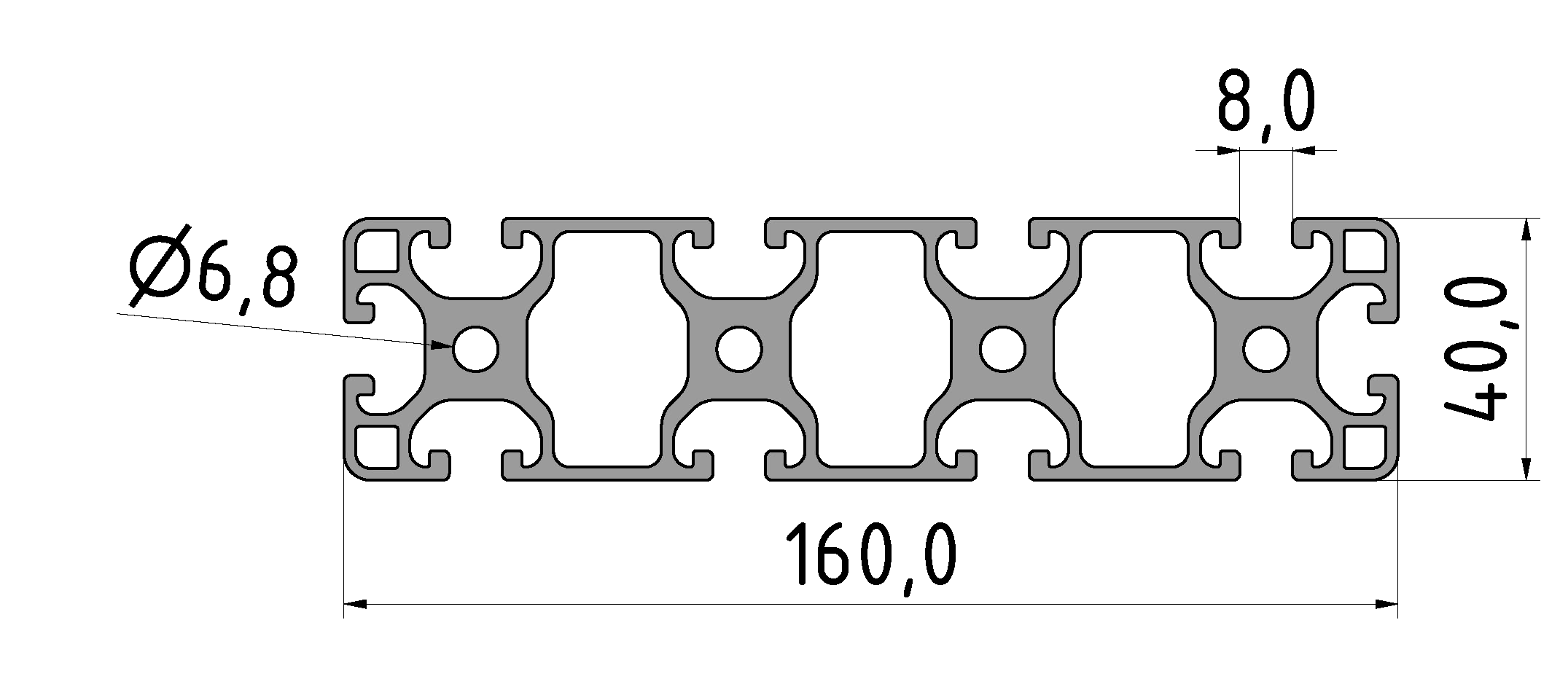

| Breite Profil: | 160 mm |
| Höhe Profil: | 40 mm |
| Größe: | 160x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie ĂĽberspringen
Ab
2,50 €*
AI-1033

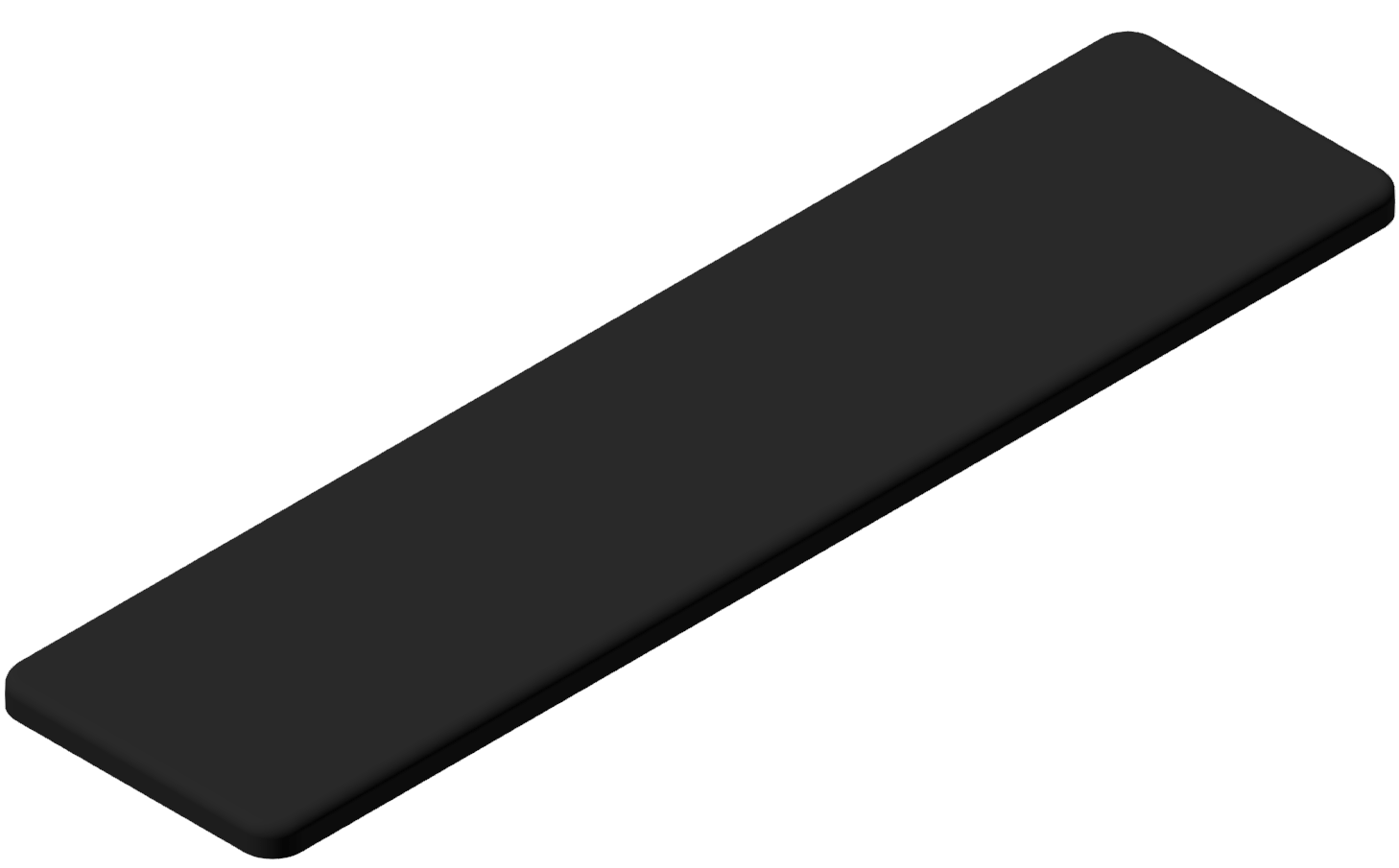

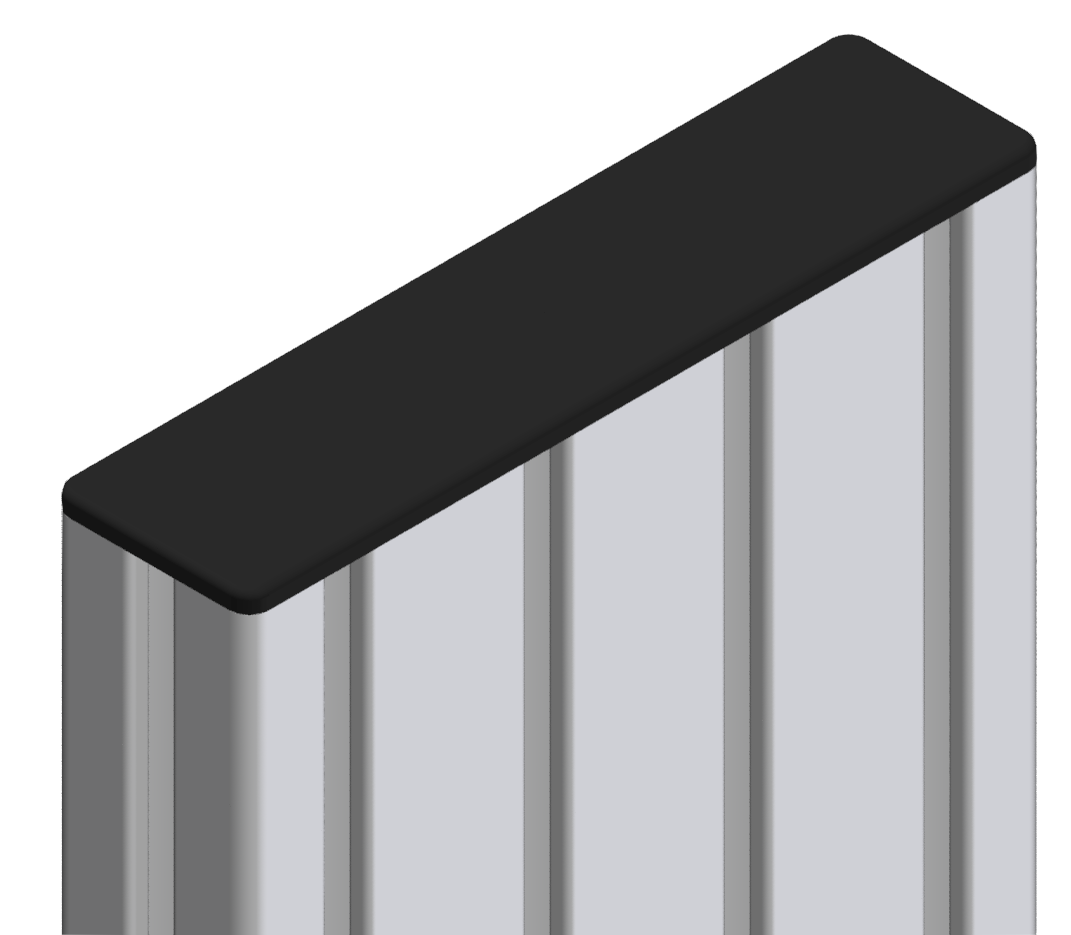

Abdeckkappe 8 160x40
