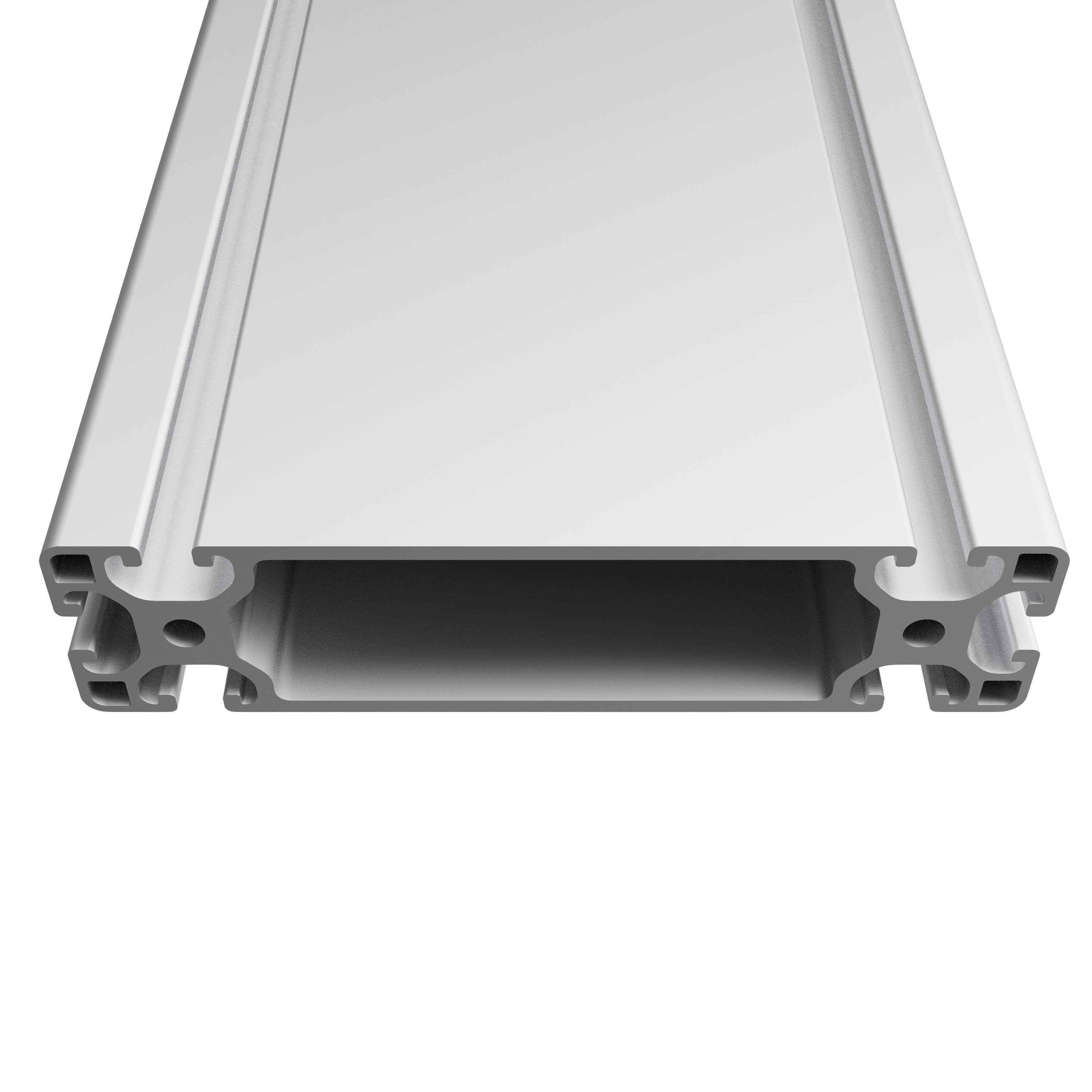

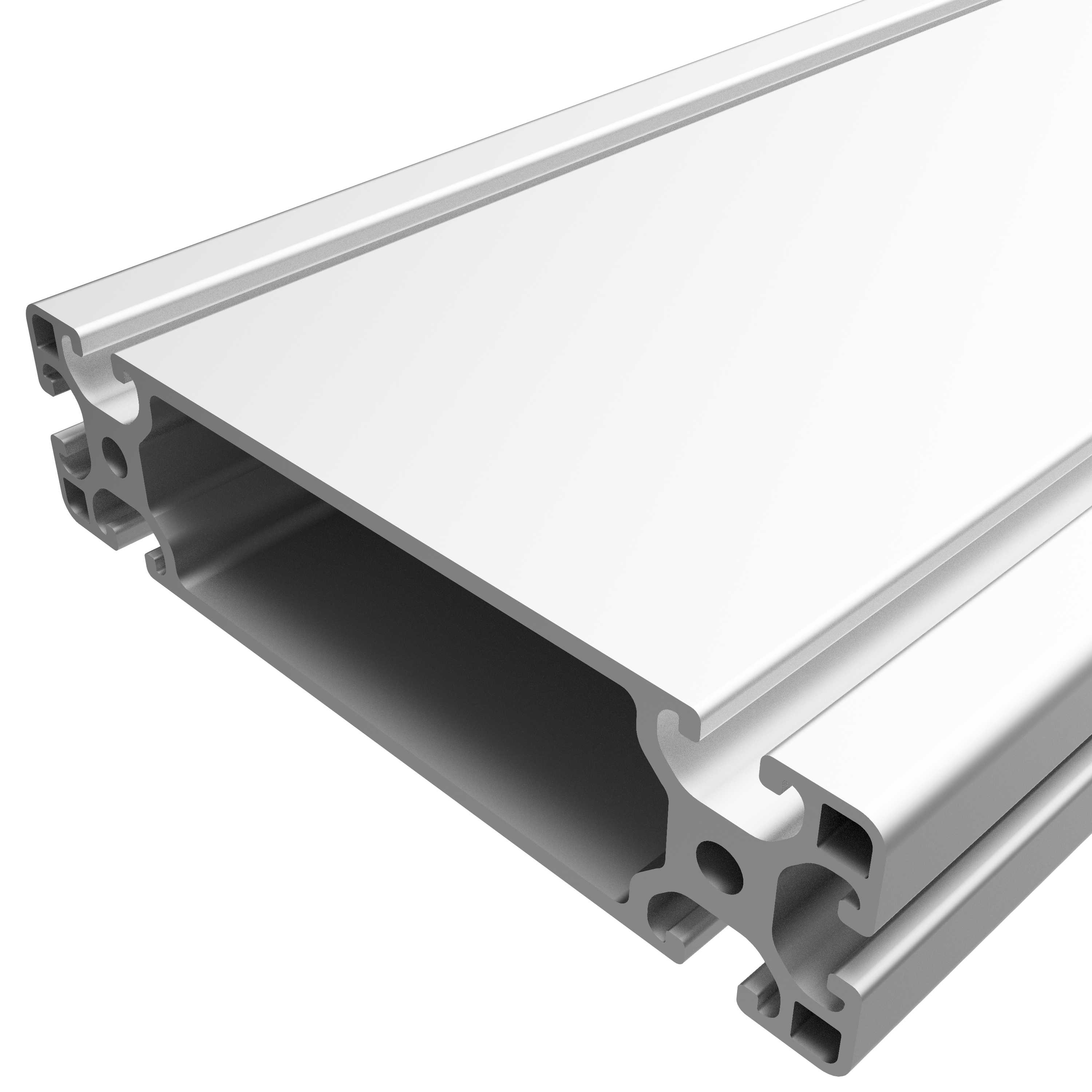

Profil 8 160x40 leicht, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 3 |
345,12 €*
|
| ab 4 |
334,44 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
345,12 € *
Produktnummer:
PI-1160 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001440
Länge:
6000 mm
Gewicht:
34.176 kg
Produktinformationen "Profil 8 160x40 leicht, natur"
Die Profile 8 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.26
Details
lx 31,79 cm4
ly 500,1 cm4
wx 15,87 cm3
wy 62,5 cm3
Profilfläche 20,85 cm2
Gewicht 5,6 kg/m
ly 500,1 cm4
wx 15,87 cm3
wy 62,5 cm3
Profilfläche 20,85 cm2
Gewicht 5,6 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 160 mm |
| Höhe Profil: | 40 mm |
| Größe: | 160x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen 6000 mm, Stangen |
