Profil 8 160x160, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
390,55 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
390,55 € *
Produktnummer:
PI-1105 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1007534
Gewicht:
20.773 kg

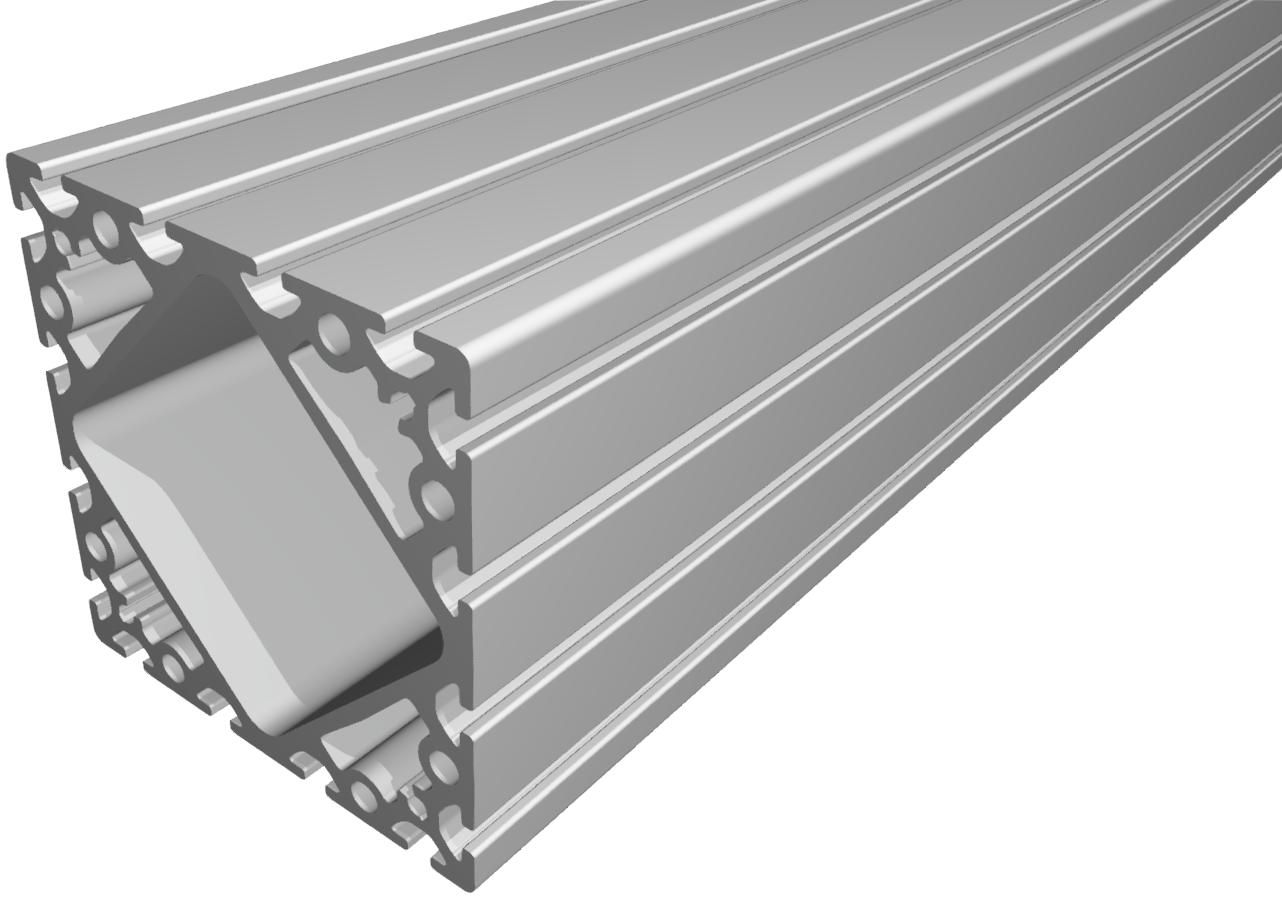

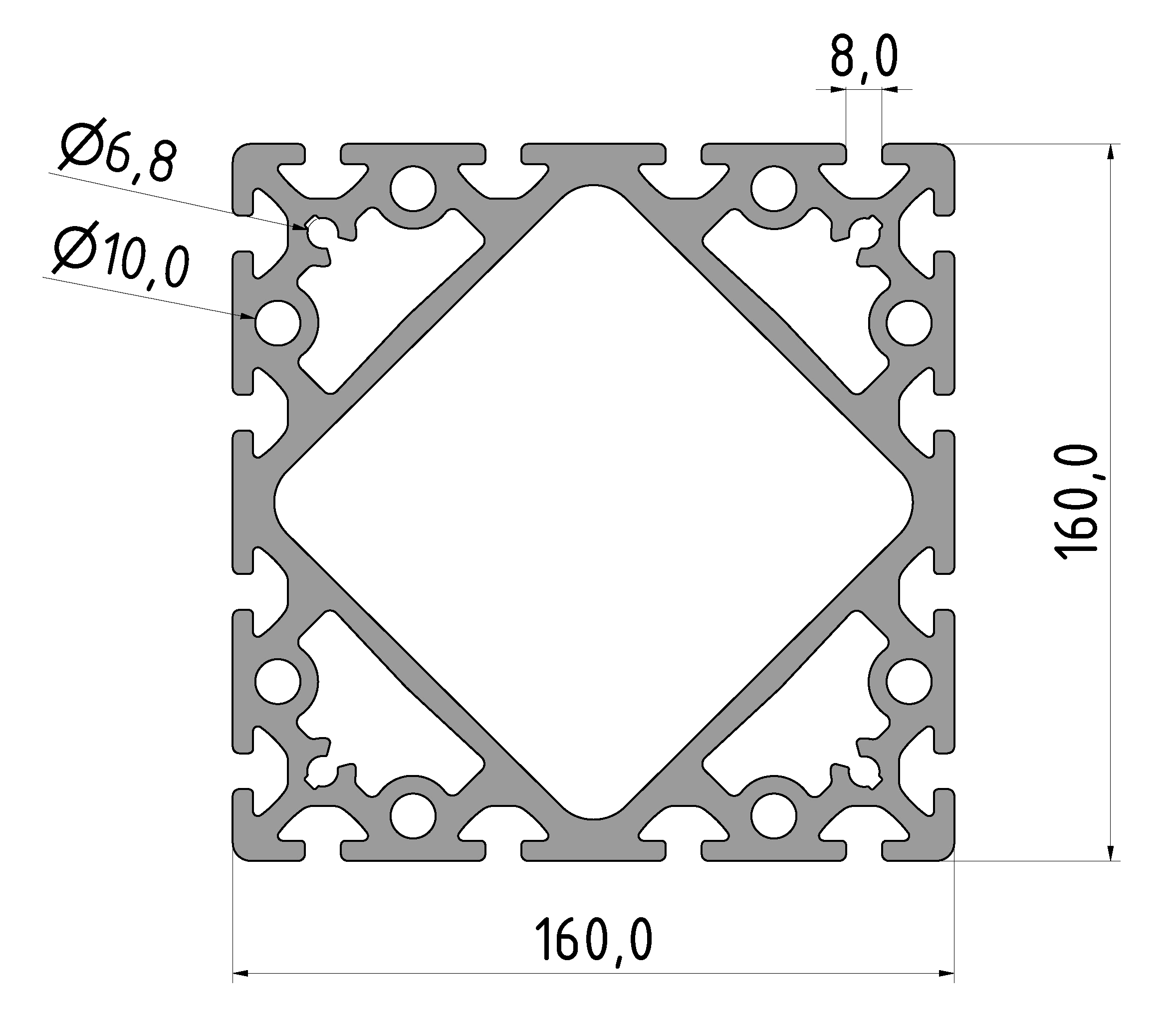

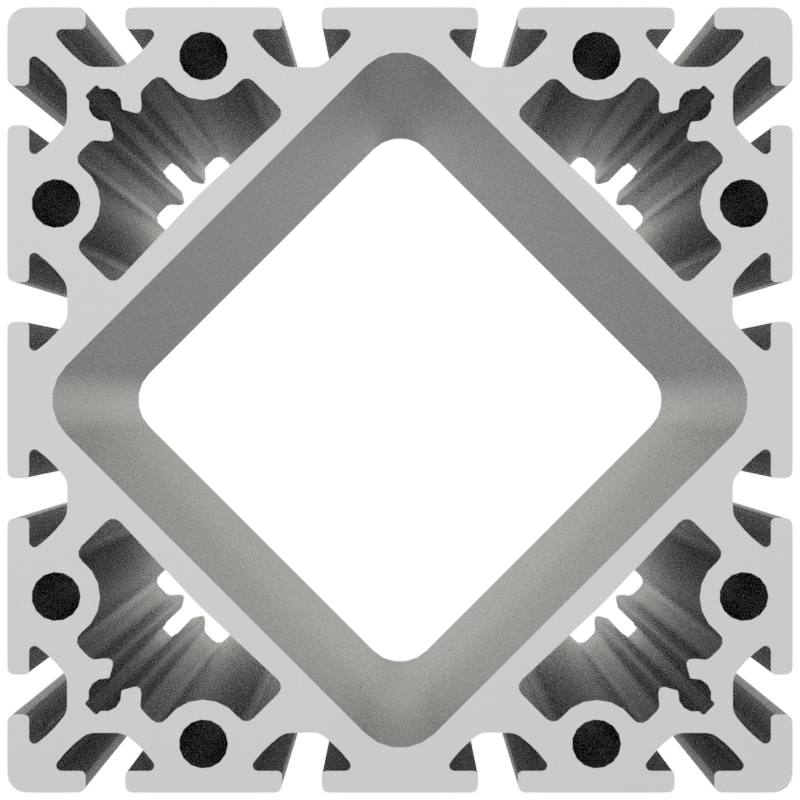

Produktinformationen "Profil 8 160x160, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.411.08
Details
Ix 2355 cm4
Iy 2355 cm4
Wx 294,4 cm3
Wy 294,4 cm3
Profilfläche 74,2 cm2
Gewicht 20,04 kg/m
Iy 2355 cm4
Wx 294,4 cm3
Wy 294,4 cm3
Profilfläche 74,2 cm2
Gewicht 20,04 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch, Rechteckig |
| Breite Profil: | 160 mm |
| Höhe Profil: | 160 mm |
| Größe: | 160x160 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie ĂĽberspringen
Ab
19,50 €*
AI-1042

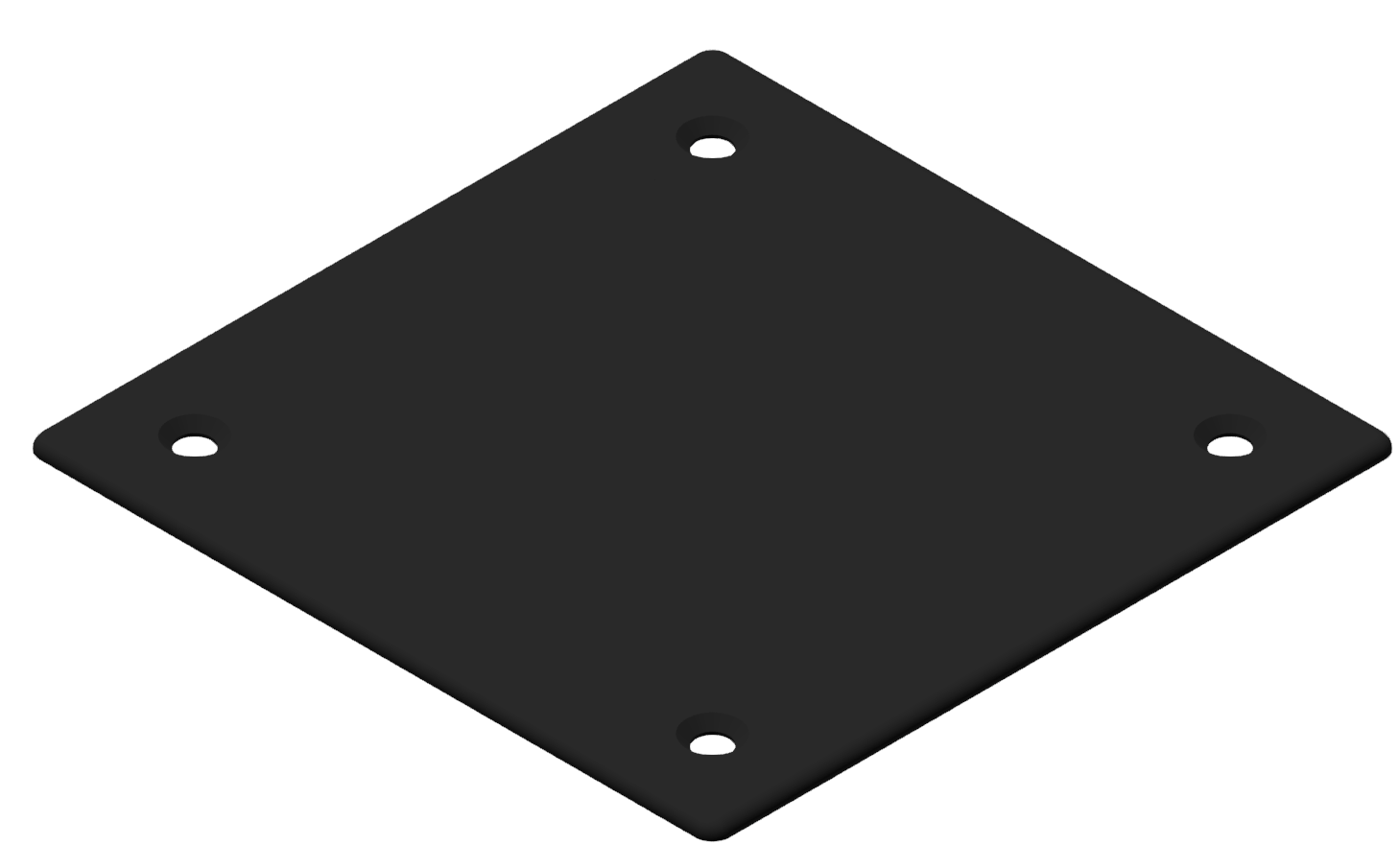

Abdeckkappe 8 160x160, schwarz
