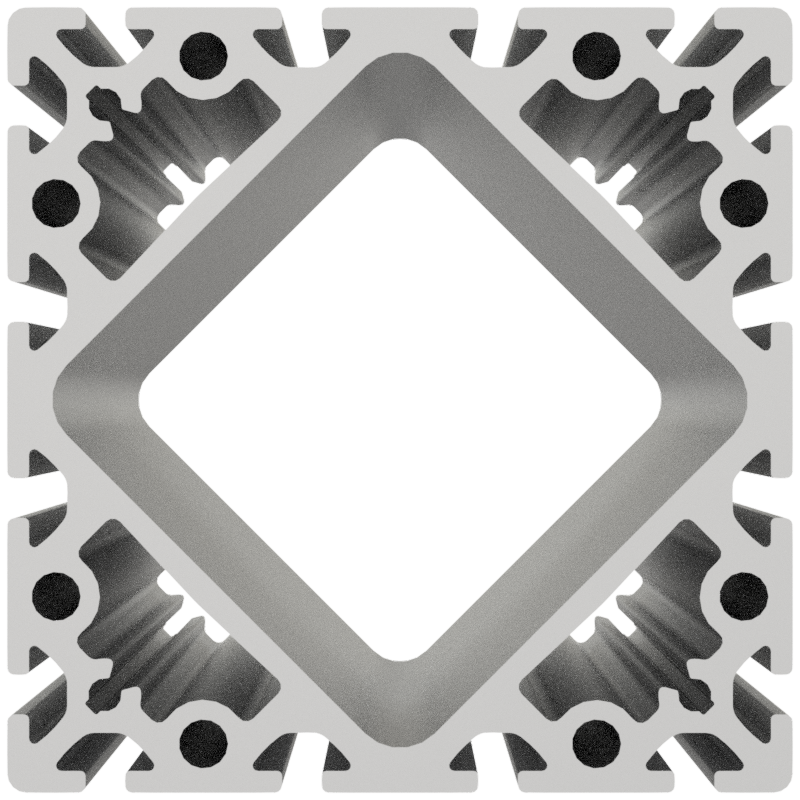

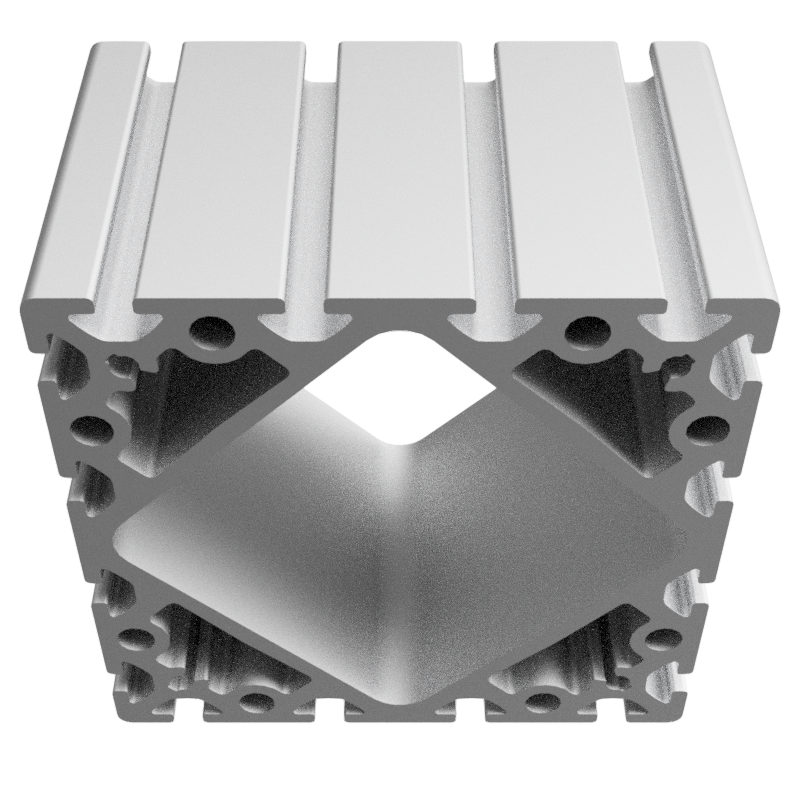

Profil 8 160x160, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
1.874,64 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
1.874,64 € *
Produktnummer:
PI-1105 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001432
Länge:
6000 mm
Gewicht:
124.392 kg
Produktinformationen "Profil 8 160x160, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.465.85
Details
Ix 2355 cm4
Iy 2355 cm4
Wx 294,4 cm3
Wy 294,4 cm3
Profilfläche 74,2 cm2
Gewicht 20,04 kg/m
Iy 2355 cm4
Wx 294,4 cm3
Wy 294,4 cm3
Profilfläche 74,2 cm2
Gewicht 20,04 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |

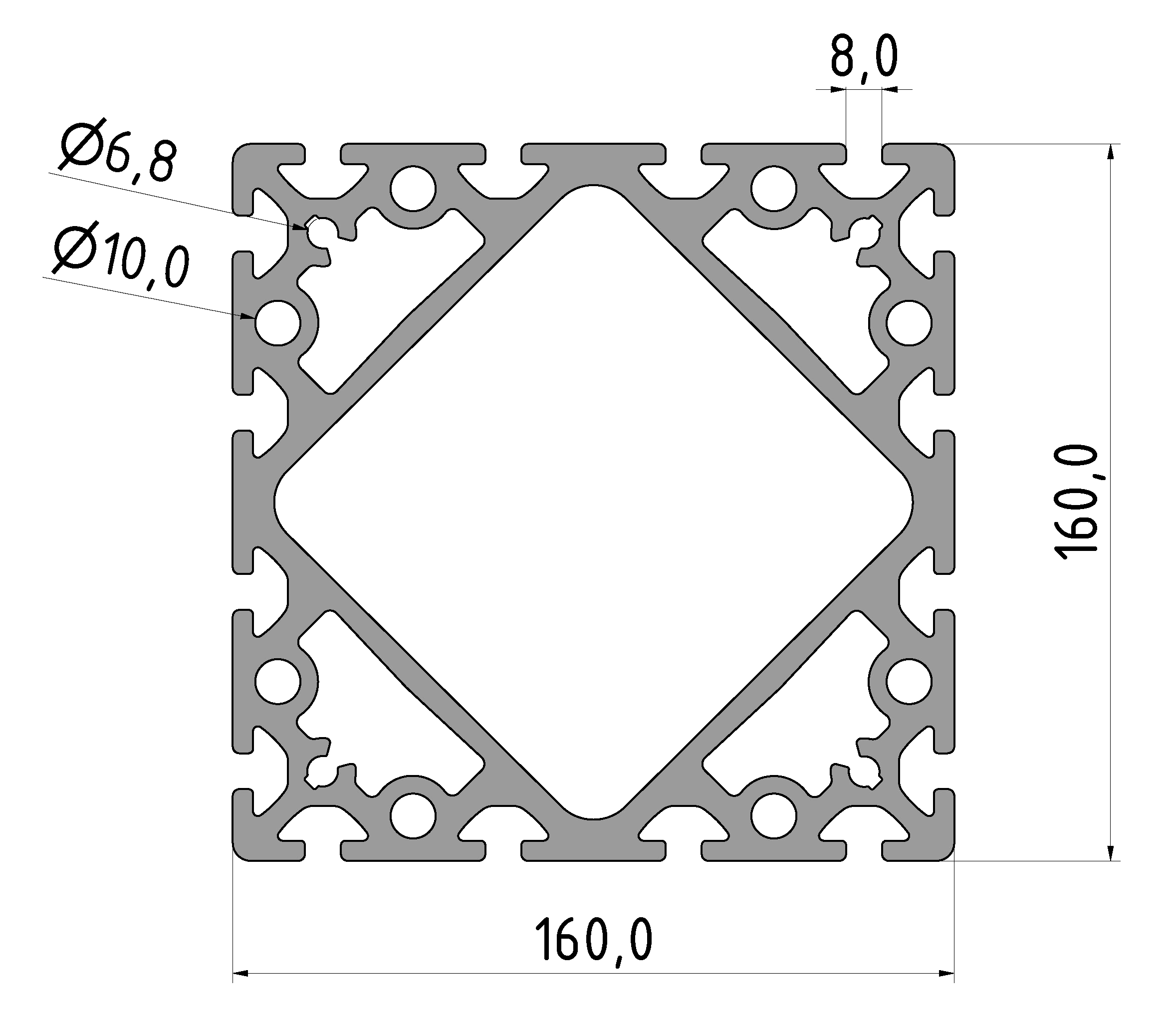

| Breite Profil: | 160 mm |
| Höhe Profil: | 160 mm |
| Größe: | 160x160 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
Ab
19,50 €*
AI-1042

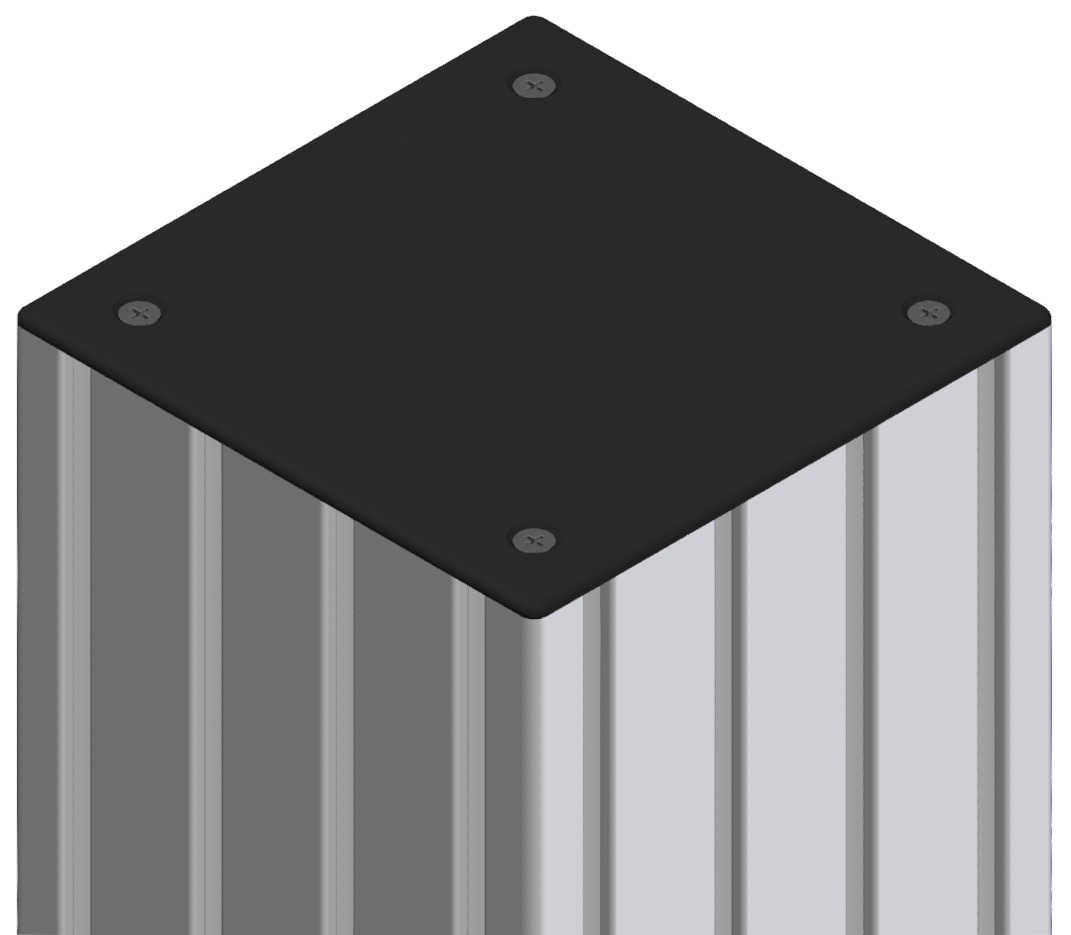

Abdeckkappe 8 160x160, schwarz
