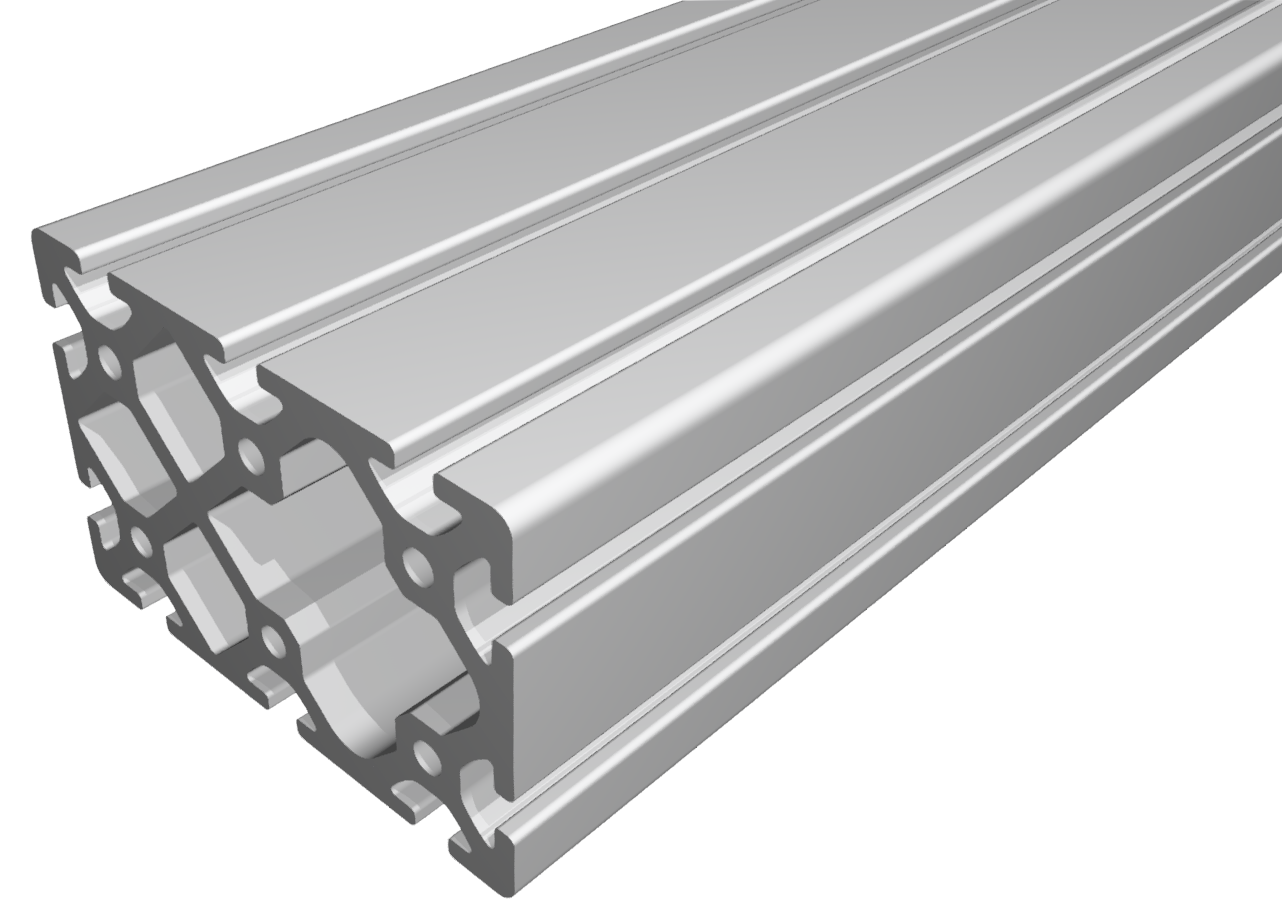

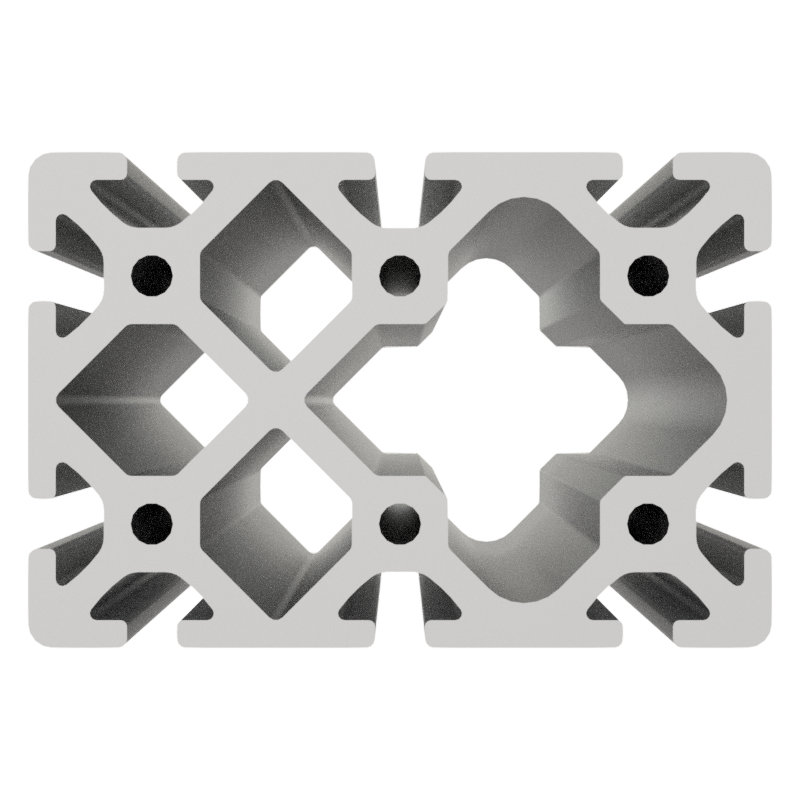

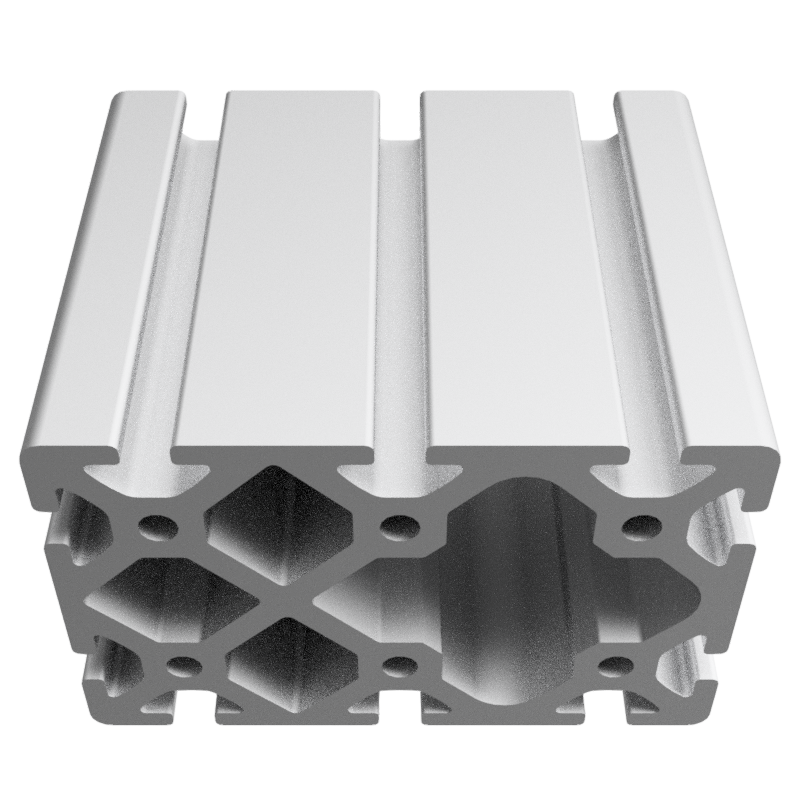

Profil 8 120x80, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 1 |
495,68 €*
|
| ab 2 bis 2 |
468,14 €*
|
| ab 3 bis 11 |
426,84 €*
|
| ab 12 |
395,54 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
495,68 € *
Produktnummer:
PI-1080 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001428
Länge:
6000 mm
Gewicht:
62.586 kg
Produktinformationen "Profil 8 120x80, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.416.30
Details
lx 273,15 cm4
ly 574,86 cm4
wx 68,03 cm3
wy 92,23 cm3
Profilfläche 39,97 cm2
Gewicht 10,76 kg/m
ly 574,86 cm4
wx 68,03 cm3
wy 92,23 cm3
Profilfläche 39,97 cm2
Gewicht 10,76 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 120 mm |
| Höhe Profil: | 80 mm |
| Größe: | 120x80 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
Ab
3,21 €*
Ab
3,21 €*

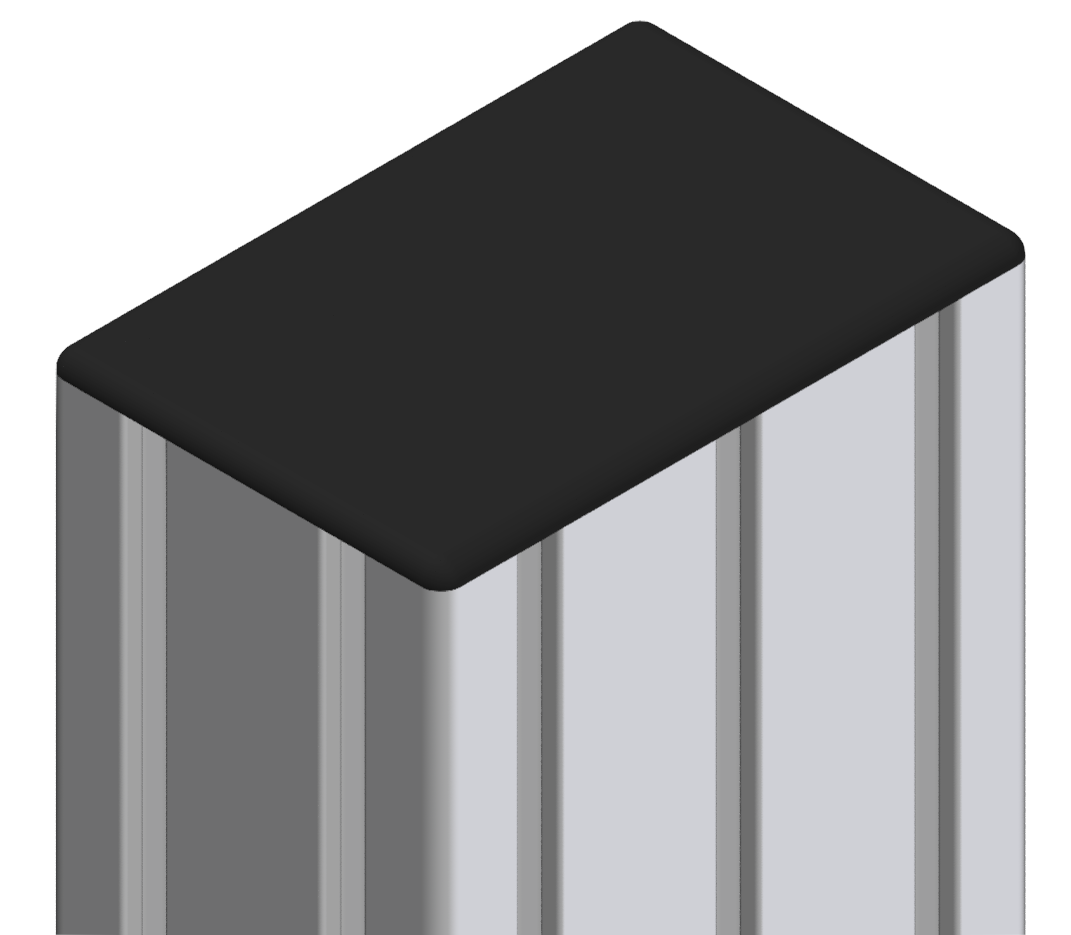

AI-1035-S
Abdeckkappe 8 120x80, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

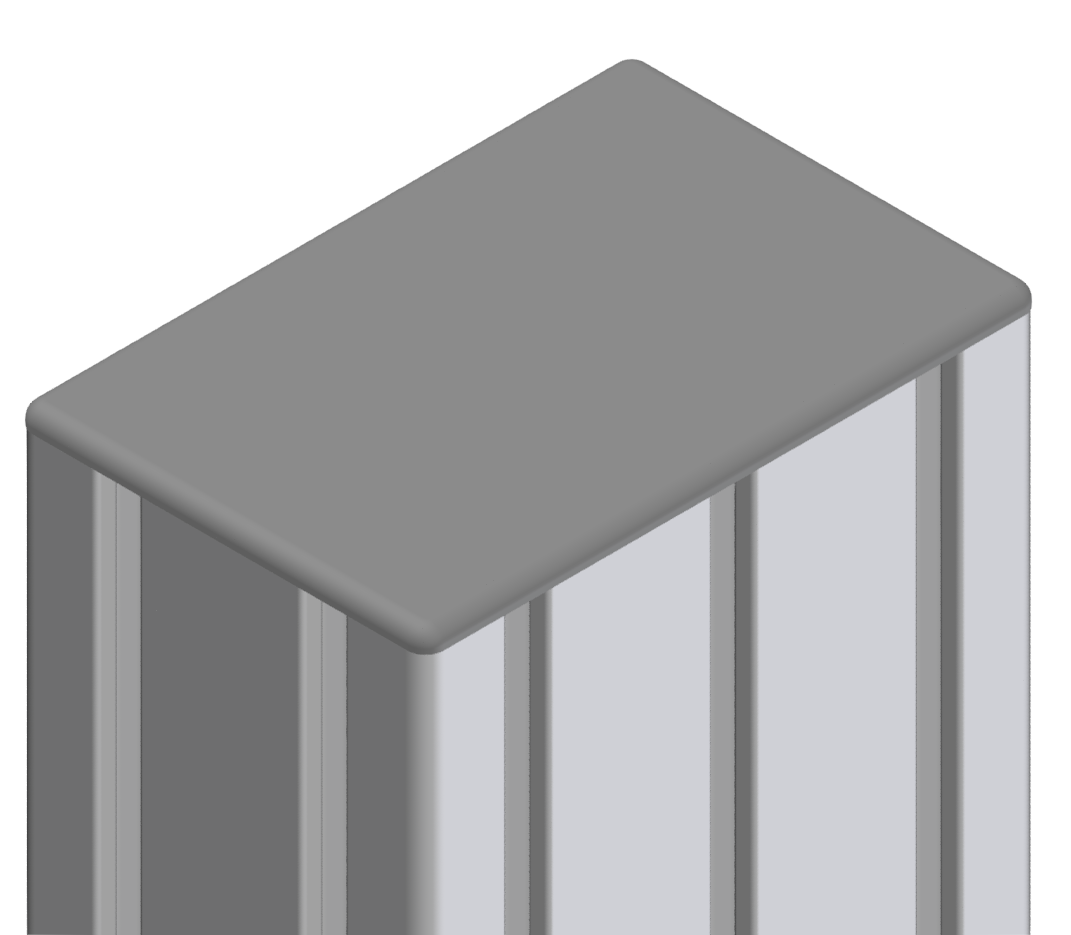

AI-1035-G
