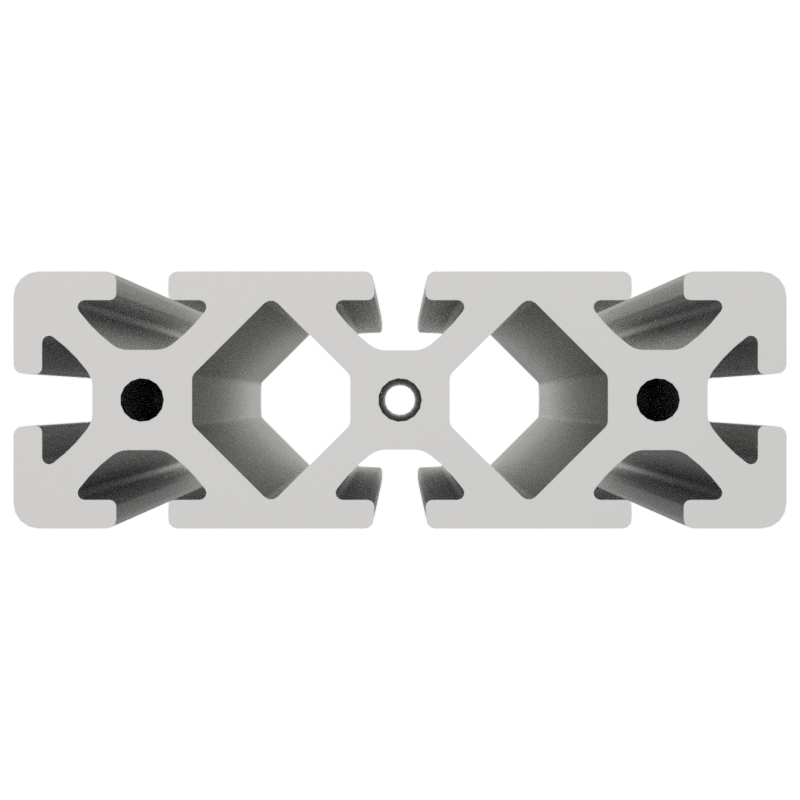

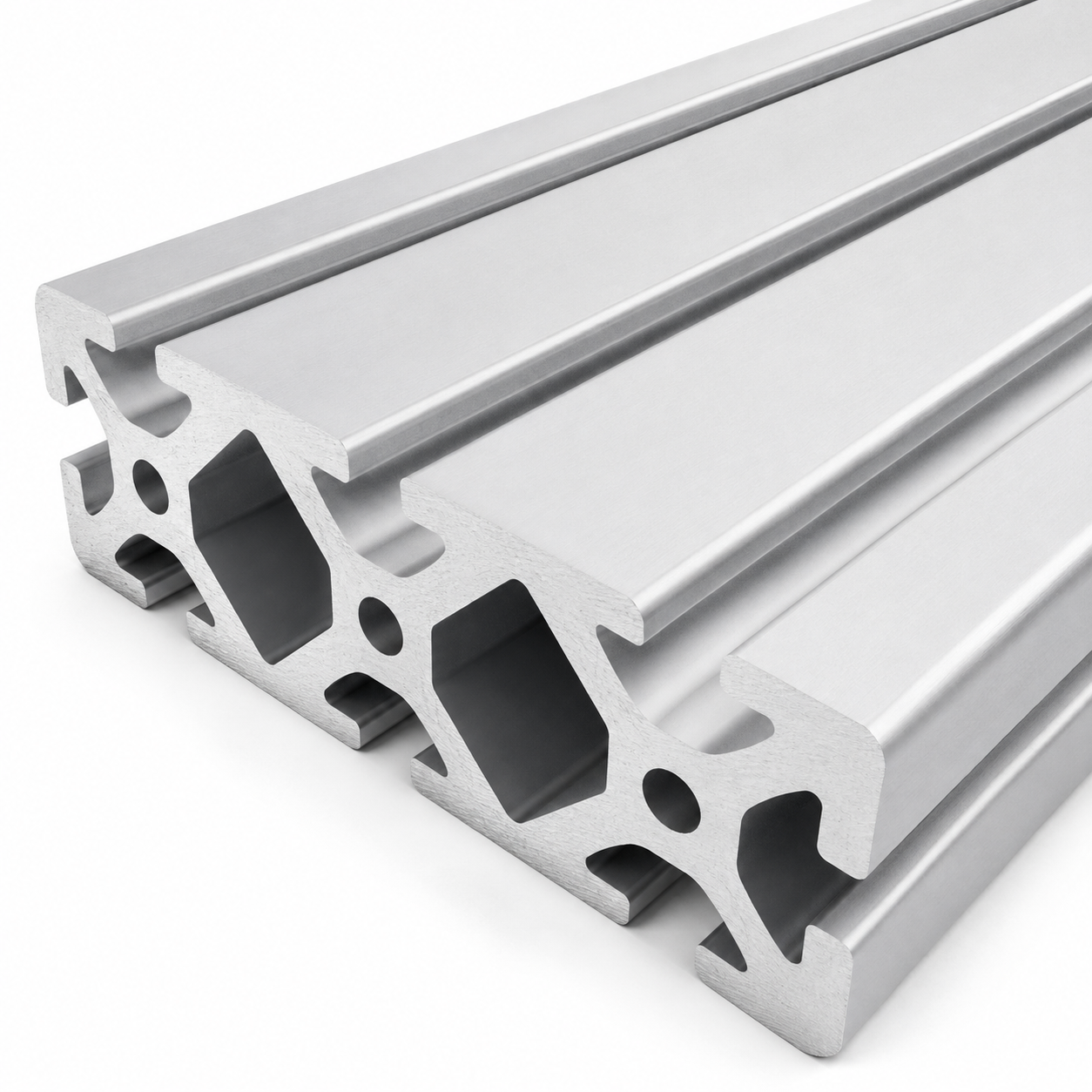

Profil 8 120x40, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 1 |
316,82 €*
|
| ab 2 bis 2 |
299,21 €*
|
| ab 3 bis 11 |
272,81 €*
|
| ab 12 bis 12 |
253,45 €*
|
| ab 3 |
316,82 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
316,82 € *
Produktnummer:
PI-1050 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001423
Länge:
6000 mm
Gewicht:
40.002 kg
Produktinformationen "Profil 8 120x40, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.11
Details
lx 38,44 cm4
ly 291,98 cm4
wx 19,18 cm3
wy 48,64 cm3
Profilfläche 22,76 cm2
Gewicht 6,19 kg/m
ly 291,98 cm4
wx 19,18 cm3
wy 48,64 cm3
Profilfläche 22,76 cm2
Gewicht 6,19 kg/m
Step-Datei
Download| Nutauszugskraft: | F=5.000 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | standard |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

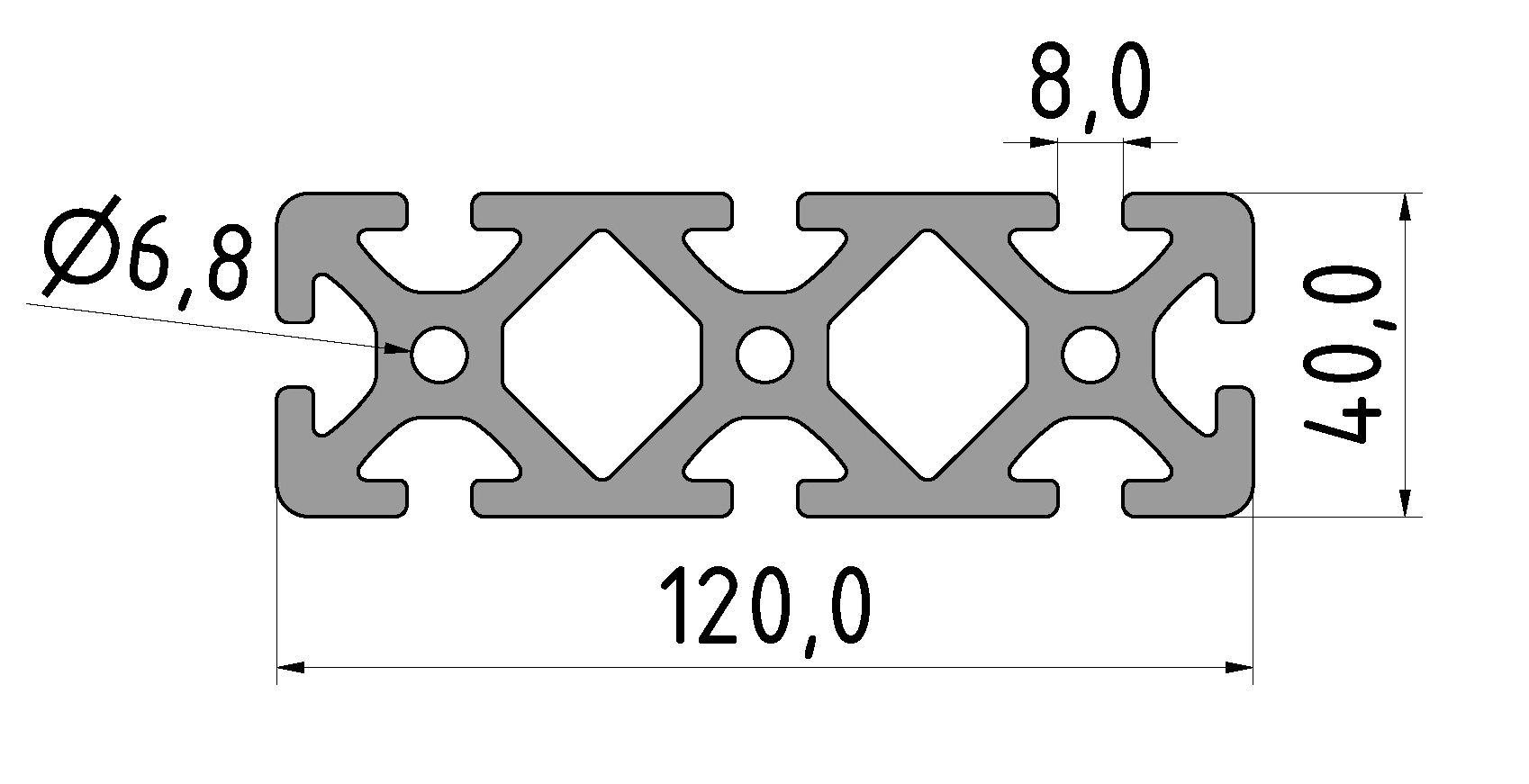

| Breite Profil: | 120 mm |
| Höhe Profil: | 40 mm |
| Größe: | 120x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
Produktgalerie ĂĽberspringen
Ab
1,50 €*
Ab
2,67 €*
Ab
1,50 €*
AI-1032

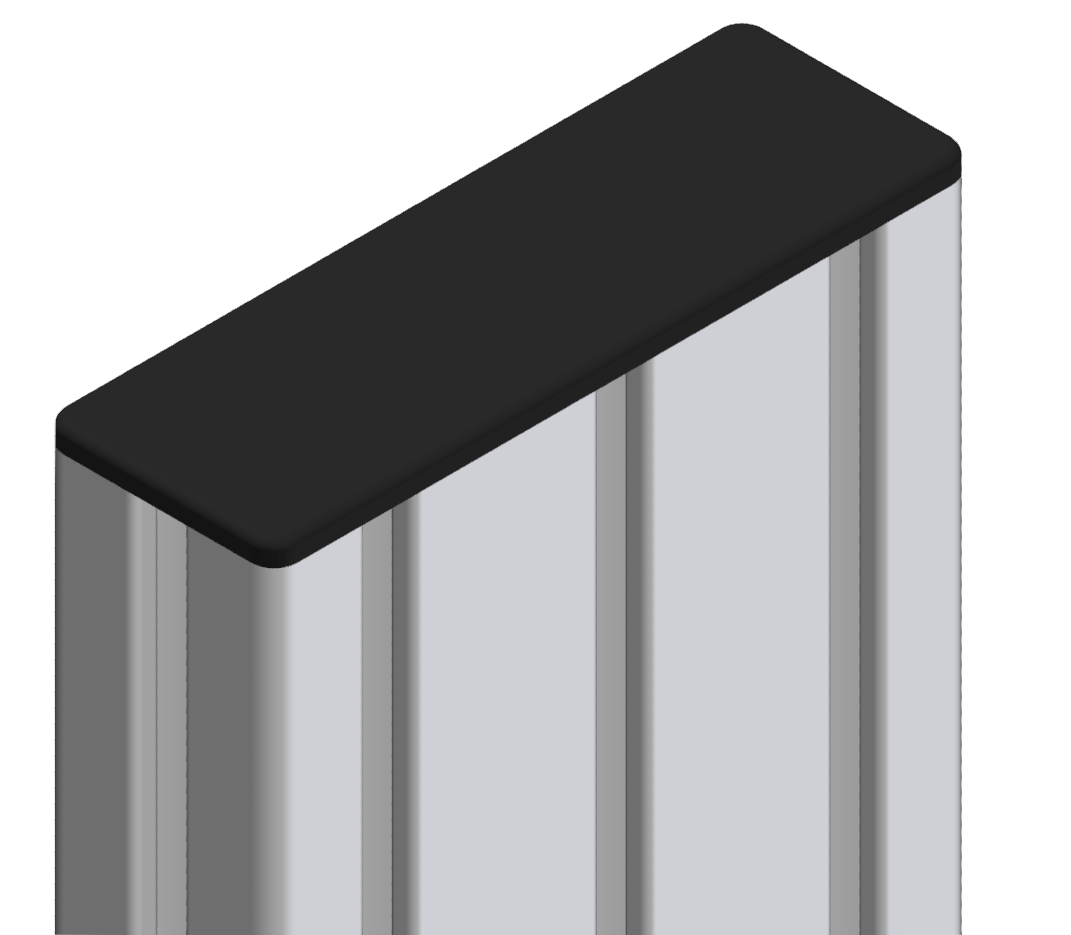

Abdeckkappe 8 120x40, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
AI-1032-G

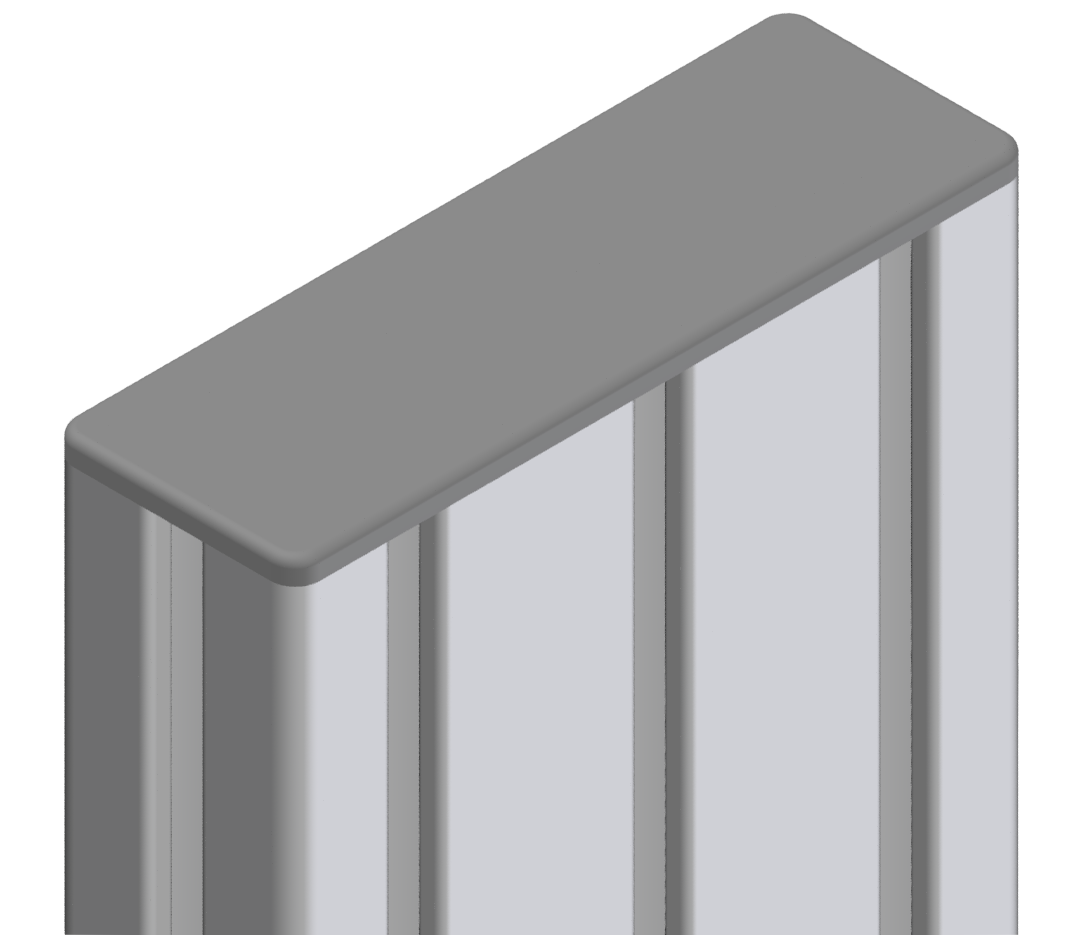

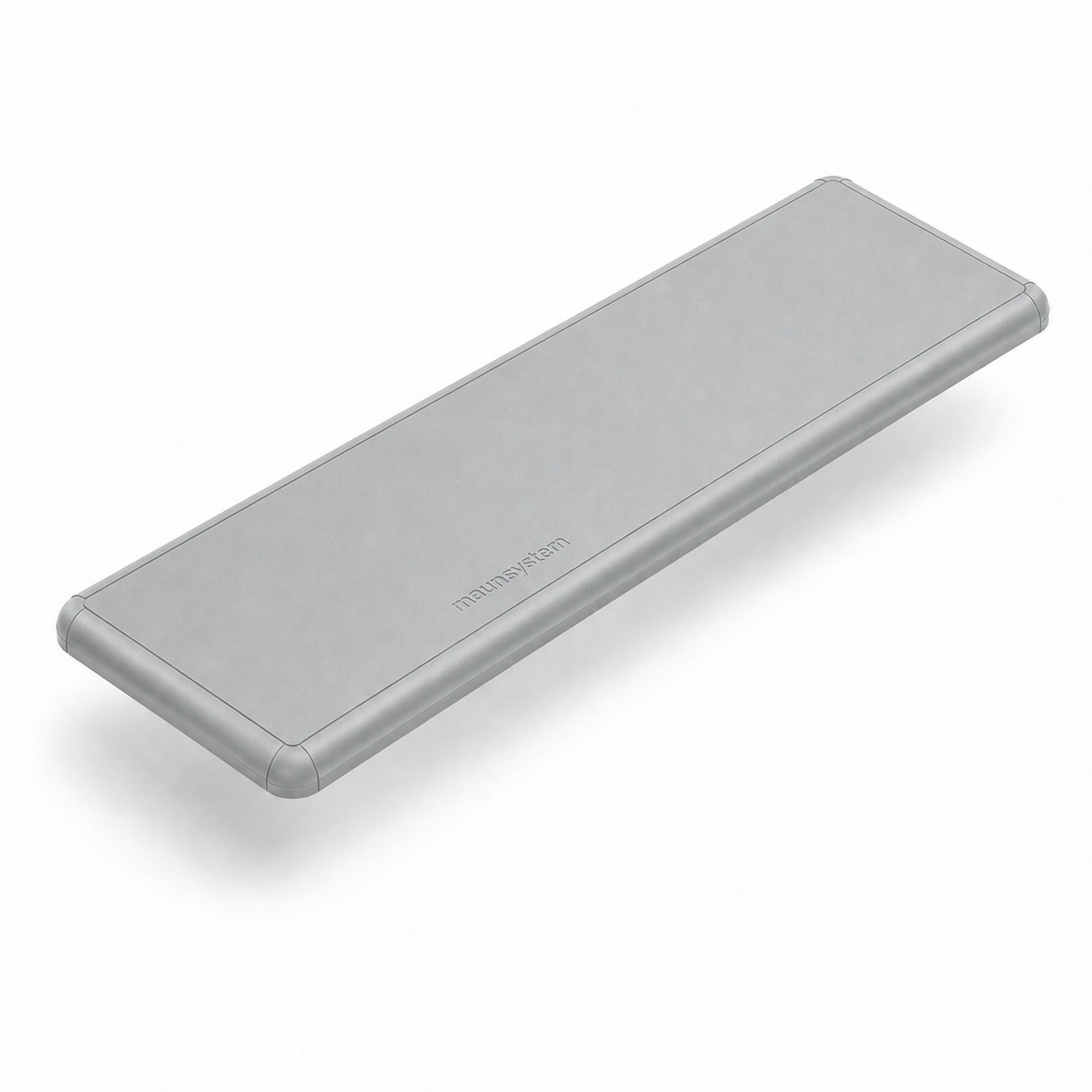

Abdeckkappe 8 120x40, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte. Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
Varianten ab 1,50 €*
AI-1032-S

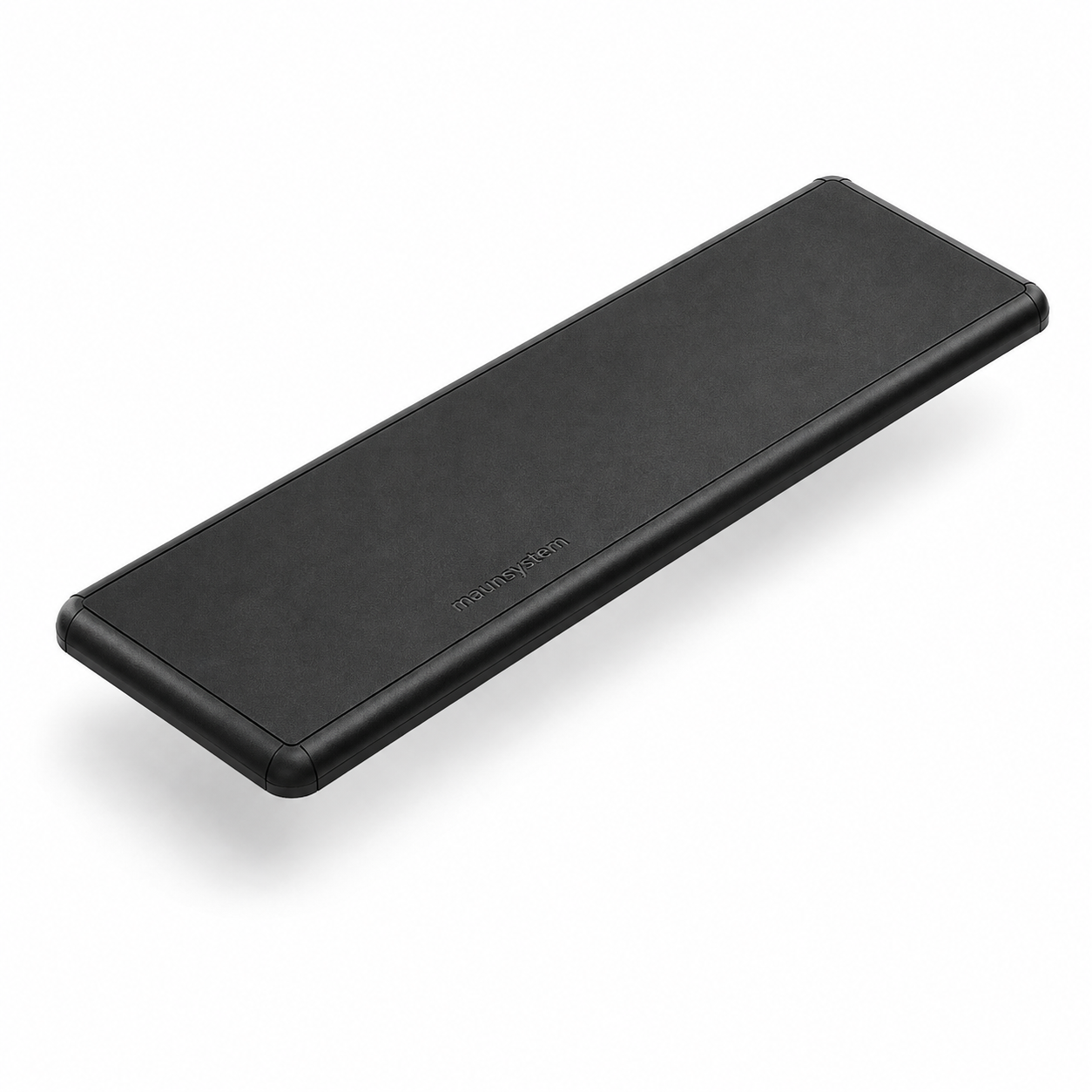

Abdeckkappe 8 120x40, schwarz
