Profil 8 120x40 medium, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
44,03 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
44,03 € *
Produktnummer:
PI-1150 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006676
Gewicht:
4.765 kg

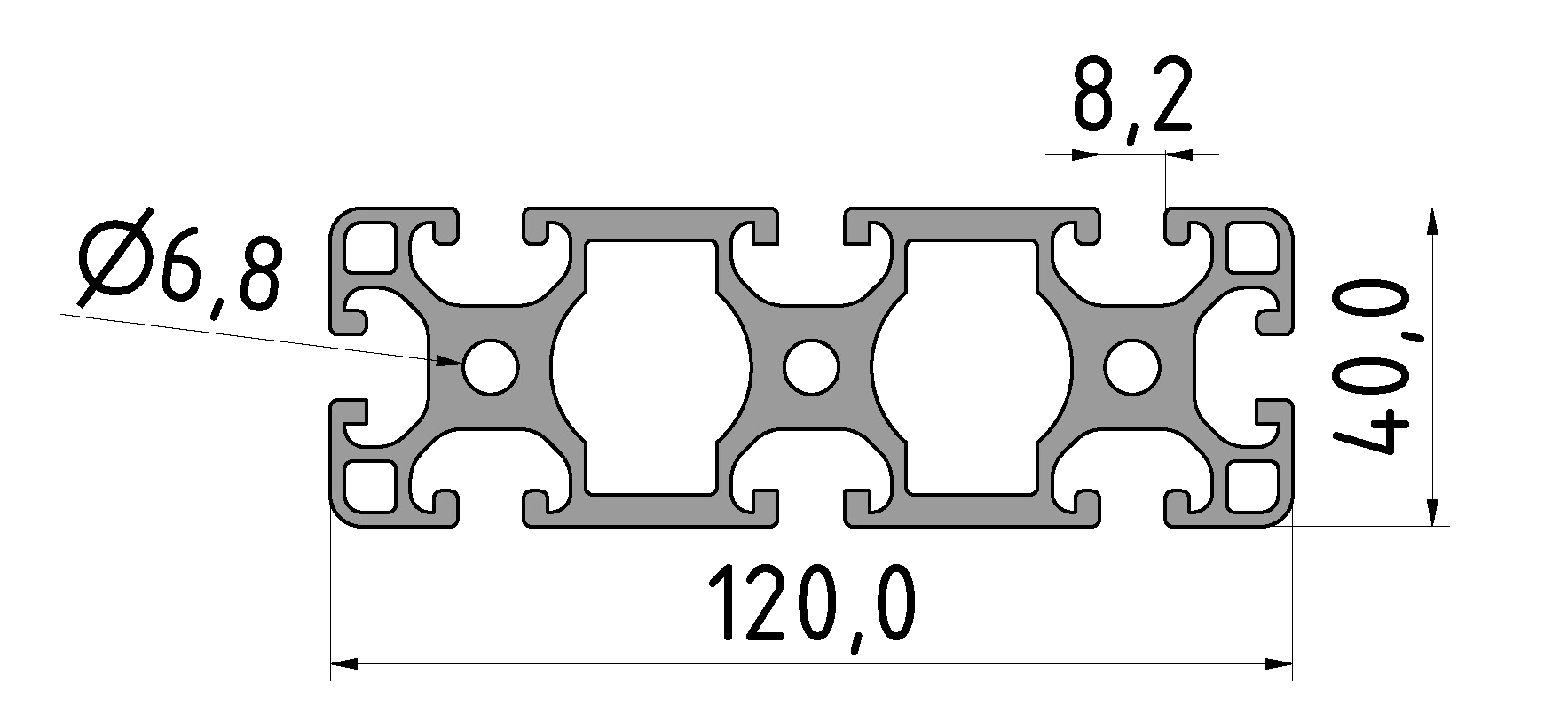

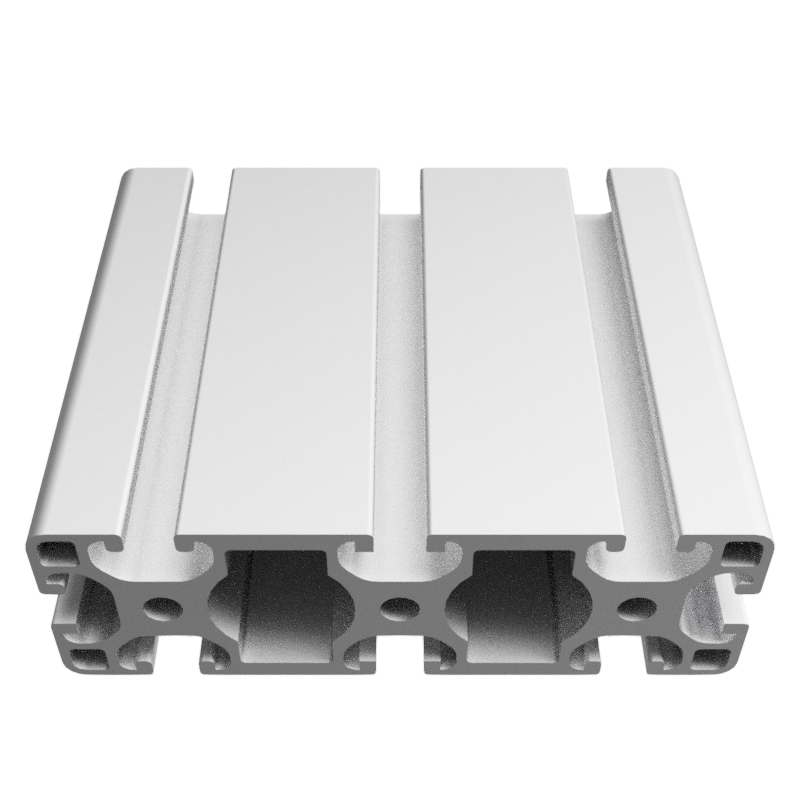

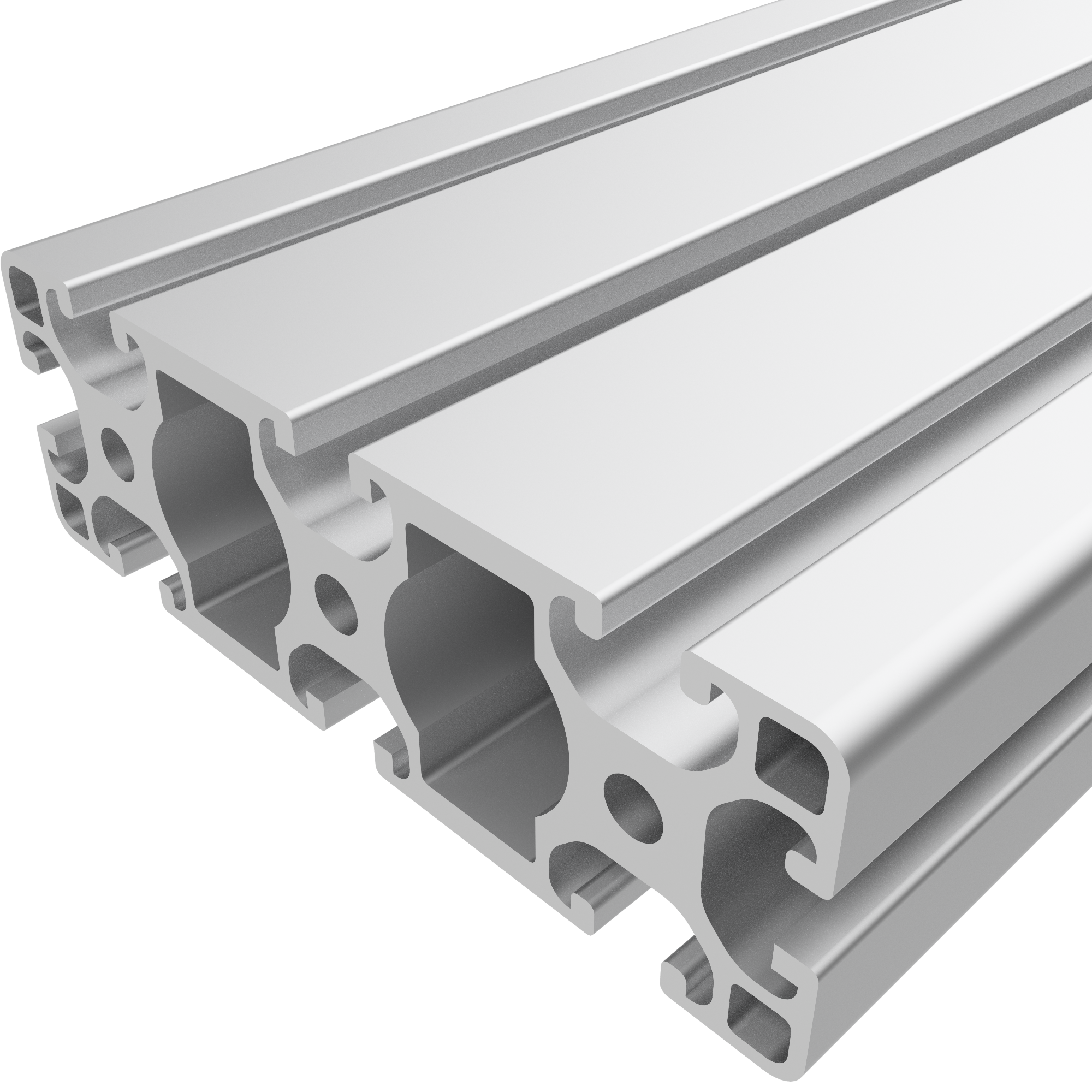

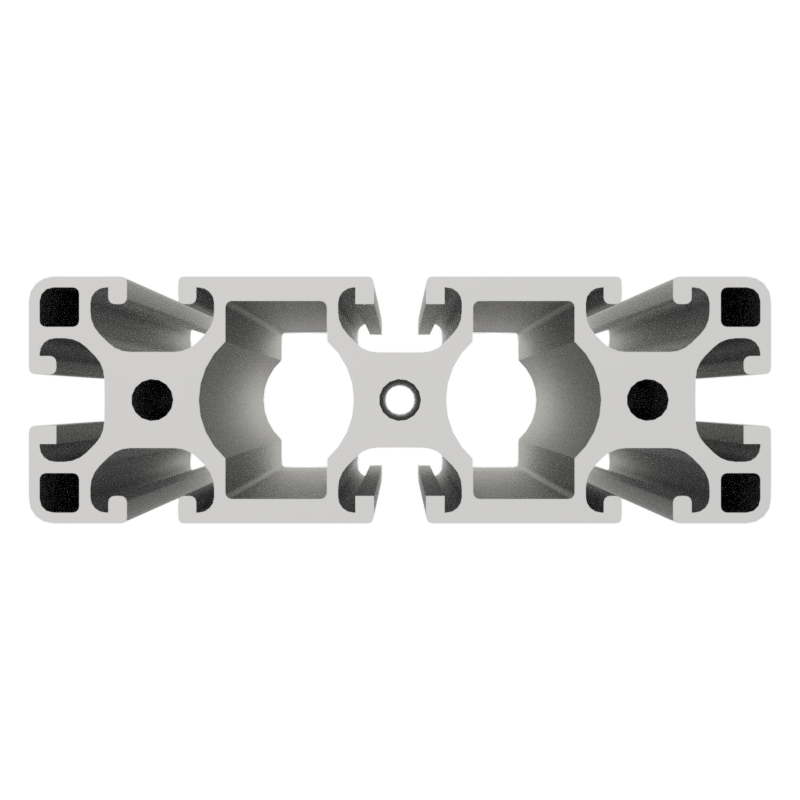

Produktinformationen "Profil 8 120x40 medium, natur"
Die Profile 8 sind für verschiedenste Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Details
lx 24,6 cm4
ly 221,5 cm4
wx 12,2 cm3
wy 37,01 cm3
Profilfläche 16,21 cm2
Gewicht 4,76 kg/m
ly 221,5 cm4
wx 12,2 cm3
wy 37,01 cm3
Profilfläche 16,21 cm2
Gewicht 4,76 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 120 mm |
| Höhe Profil: | 40 mm |
| Größe: | 120x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie überspringen
Ab
2,67 €*
Ab
1,50 €*
AI-1032-G

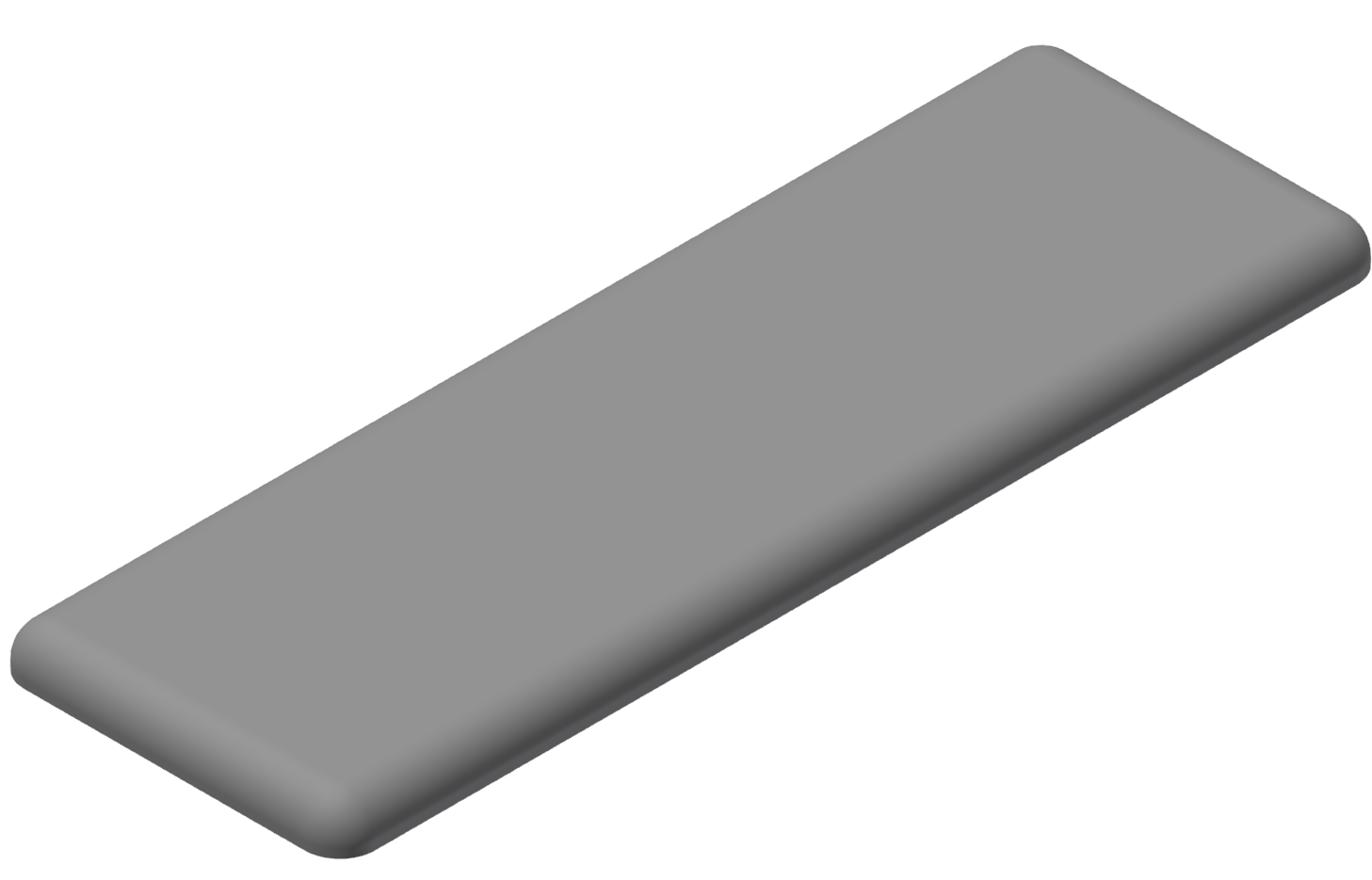

Abdeckkappe 8 120x40, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte. Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
Varianten ab 1,50 €*
AI-1032-S

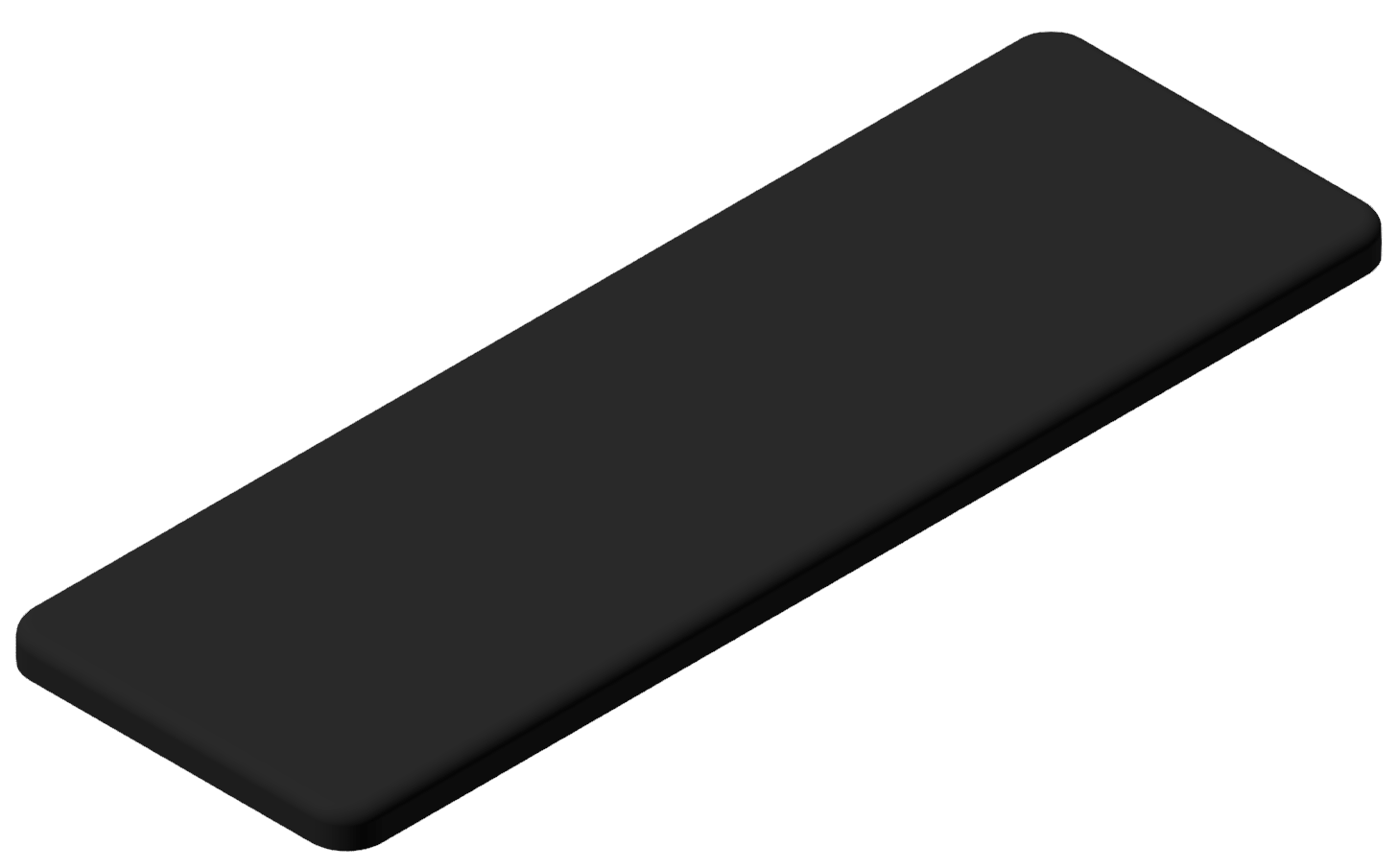

Abdeckkappe 8 120x40, schwarz
