Profil 8 120x40 leicht, natur
Liefereinheit Profil:
6000 mm Stange
Maunsystem GmbH
Loading...
| Menge | Preis pro StĂĽck |
|---|---|
| bis 4 |
268,92 €*
|
| ab 5 |
260,52 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
268,92 € *
Produktnummer:
PI-1155 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001439
Länge:
6000 mm
Gewicht:
26.304 kg

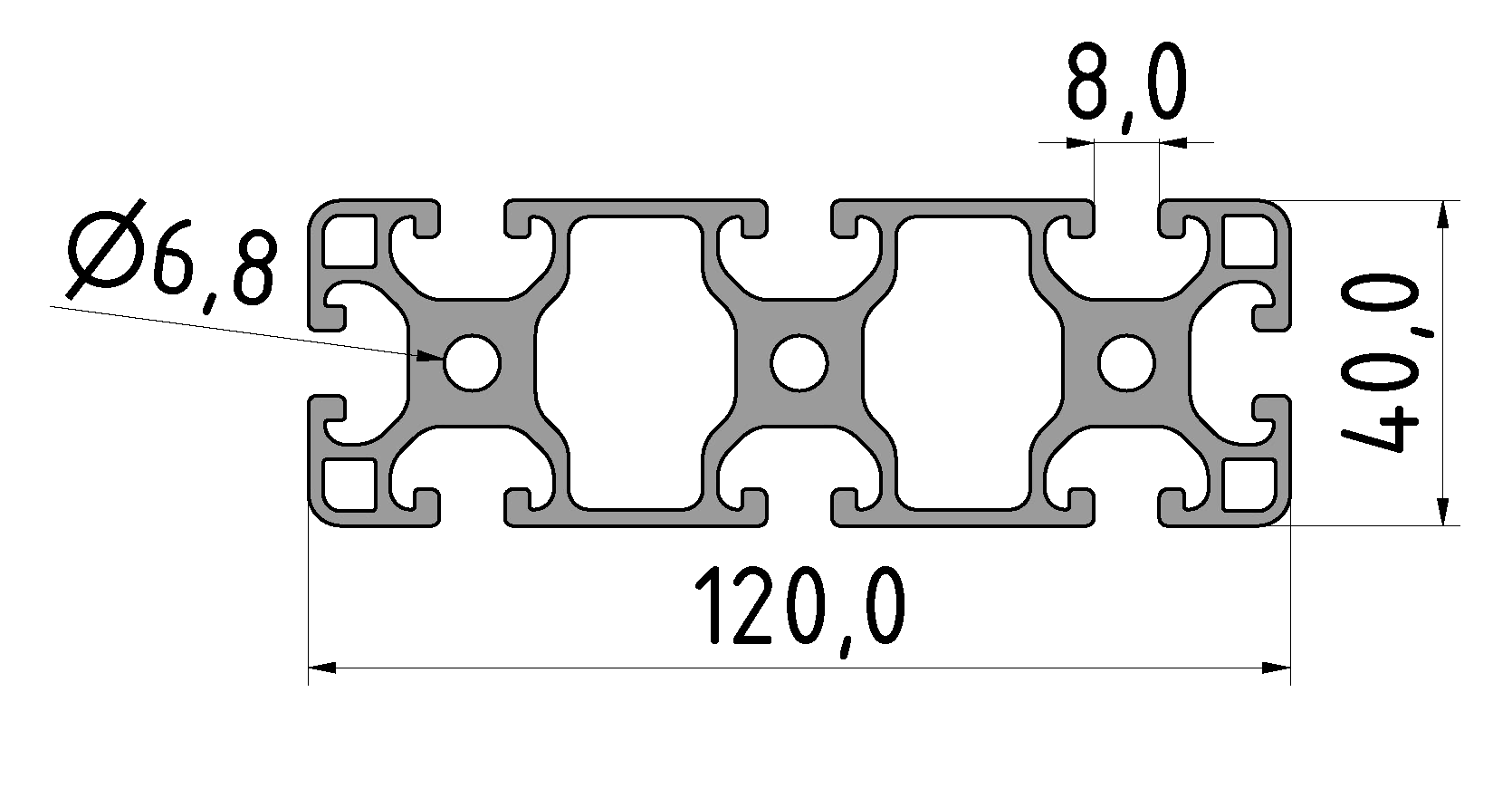

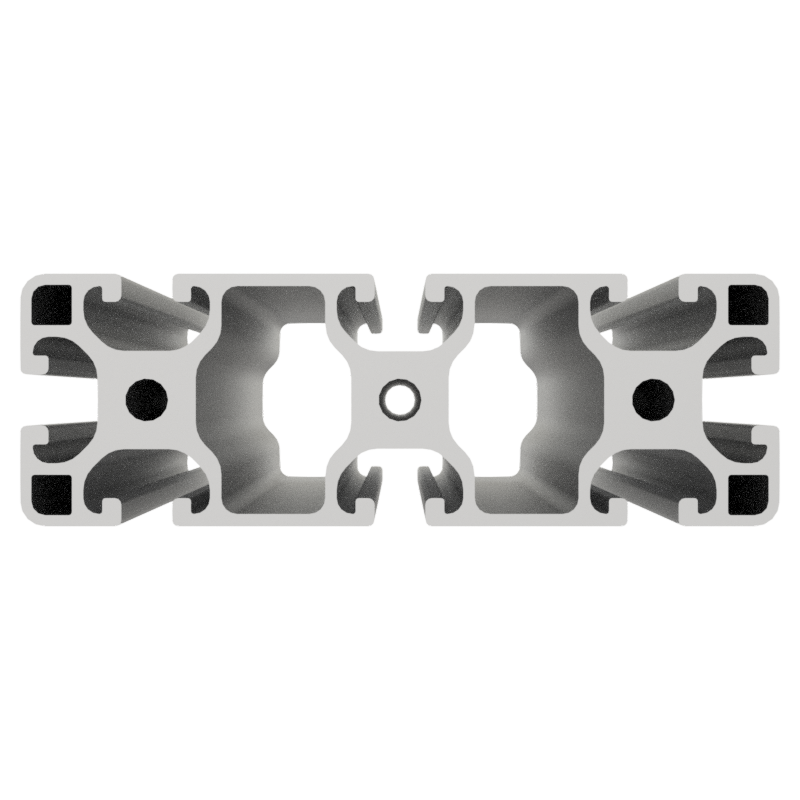

Produktinformationen "Profil 8 120x40 leicht, natur"
Die Profile 8 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.453.13
Details
lx 24,22 cm4
ly 220,54 cm4
wx 12,1 cm3
wy 36,76 cm3
Profilfläche 16,12 cm2
Gewicht 4,35 kg/m
ly 220,54 cm4
wx 12,1 cm3
wy 36,76 cm3
Profilfläche 16,12 cm2
Gewicht 4,35 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 120 mm |
| Höhe Profil: | 40 mm |
| Größe: | 120x40 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
