Profil 5 20x20 45°, natur

Liefereinheit Profil: zugeschnittene Länge
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur
Profil 5 20x20 45°, natur

21,00 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 5 20x20-45°, schwarz
0,41 € - 0,50 €*
Abdeckkappe 5 20x20-45°, schwarz
0,41 € - 0,50 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Winkelsatz 5 20x20
3,10 € - 4,10 €*
Winkelsatz 5 20x20
3,10 € - 4,10 €*
Gesamtpreis Zubehör

21,00 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-4120 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006770
Gewicht: 0.383 kg

Produktinformationen "Profil 5 20x20 45°, natur"

Durch die kompakte Bauform der Profile 5 mit geschlossenen Nuten sind diese besonders für kleine und gewichtsoptimierte Baugruppen geeignet. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 5 sind ausgelegt für Schrauben M5

Zuschnitt max. 6000 mm

Details

l    0,5 cm4
w    0,43 cm3
Profilfläche    1,44 cm2
Gewicht    0,39 kg/m


Step-Datei

Download
Nutauszugskraft: F=500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
Baureihe: i-Baureihe 5 - 20
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Dreieckig
Größe: 20x20 mm
Nuten: Winkelprofile
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge

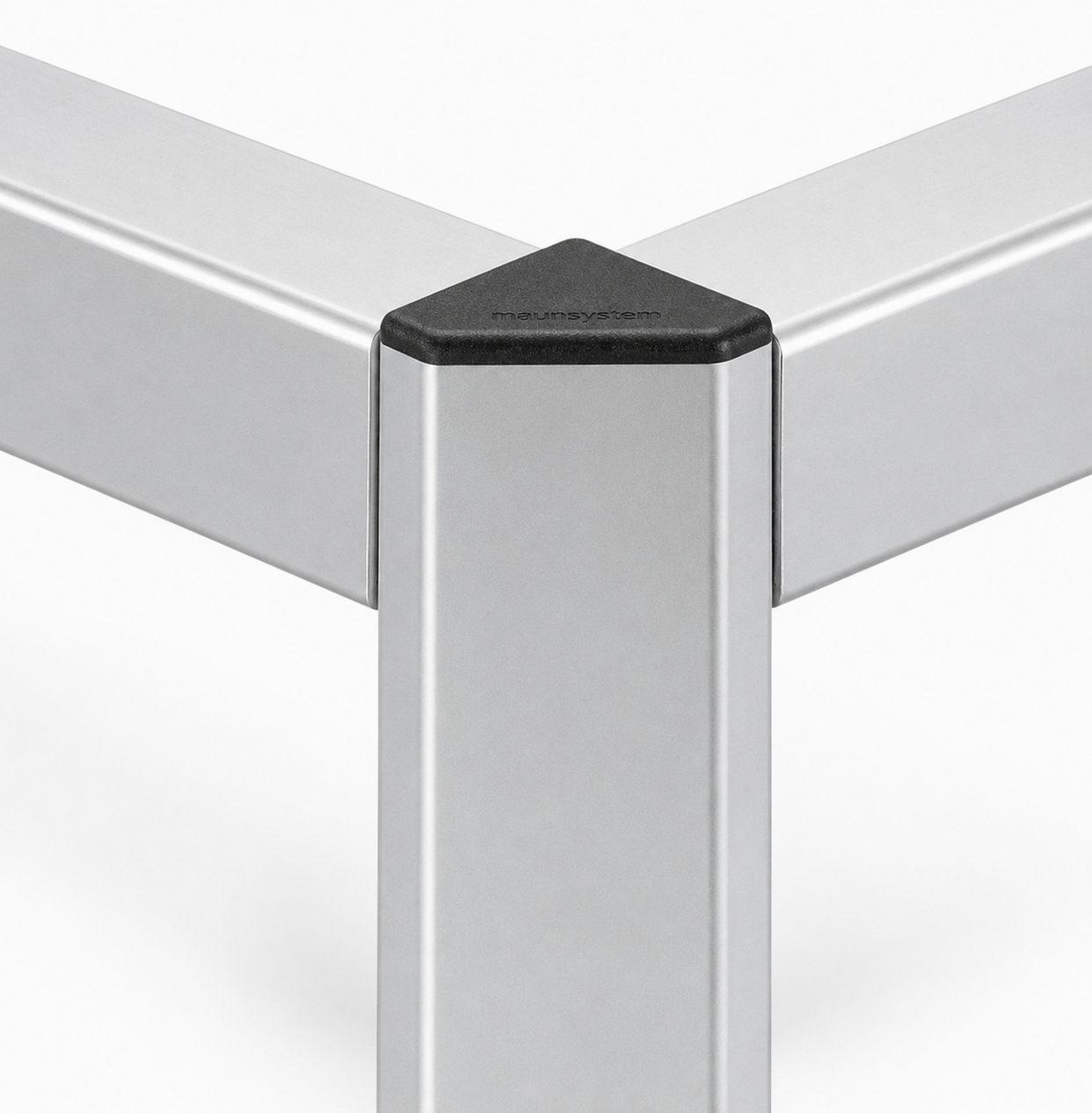

Abdeckkappe 5 20x20-45°, schwarz Abdeckkappe 5 20x20-45°, schwarz
AI-4055
Abdeckkappe 5 20x20-45°, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,41 €*
Automatik-Verbindungssatz 5, verzinkt Automatik-Verbindungssatz 5, verzinkt
VI-4035
Automatik-Verbindungssatz 5, verzinkt
 Extrem schnell und flexible Verbindung ohne mechanische Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbinder Montage nur an einem Profil

Ab 2,25 €*
Winkelsatz 5 20x20 Winkelsatz 5 20x20
ZI-4040
Winkelsatz 5 20x20
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Ab 3,10 €*
