Automatikverbinder richtig einsetzen: Kernlochbohrung, Drehmoment, Fehler
Die Konstruktion modularer Rahmen, Maschinengestelle und Vorrichtungen erfordert Verbindungstechnologien, die hohe Belastbarkeit, Flexibilität und eine deutliche Zeitersparnis bei der Montage vereinen. Wer im modernen Industrie- und Vorrichtungsbau oder bei anspruchsvollen Projekten wie dem Camper-Ausbau auf Effizienz setzt, nutzt häufig den Automatikverbinder der Baureihe Nut 8. Als Spezialist für präzise Profiltechnik bietet maunsystem nicht nur hochwertige, millimetergenau zugeschnittene Aluminiumprofile, sondern auch ein abgestimmtes Sortiment in der Kategorie Aluprofile-Zubehör, das direkt im Shop bestellbar ist.
Was ist ein Automatikverbinder Nut 8 und wie funktioniert er?
Ein Automatikverbinder (häufig auch Schnellverbinder oder Universal-Montageverbinder genannt) ist ein mechanisches Verbindungselement für Aluminium-Konstruktionsprofile. Der große Vorteil: Bei passendem Automatik-Verbindungssatz und kompatiblem Profil entfallen aufwendige maschinelle Bearbeitungen wie Bohren oder Fräsen. Während manche herkömmliche Stoß- oder Standardverbinder eine spanende Bearbeitung erfordern, müssen die Profile beim Einsatz von Automatikverbinder-Sätzen lediglich auf Länge zugeschnitten werden („Cut-to-Length“) und können sofort rechtwinklig gefügt werden. Eine allgemeine Erklärung finden Sie auch in unserem Glossarbeitrag Automatikverbinder einfach beschrieben.
Der Automatikverbinder wird als mehrteiliges Set geliefert, das typischerweise folgende Komponenten umfasst:

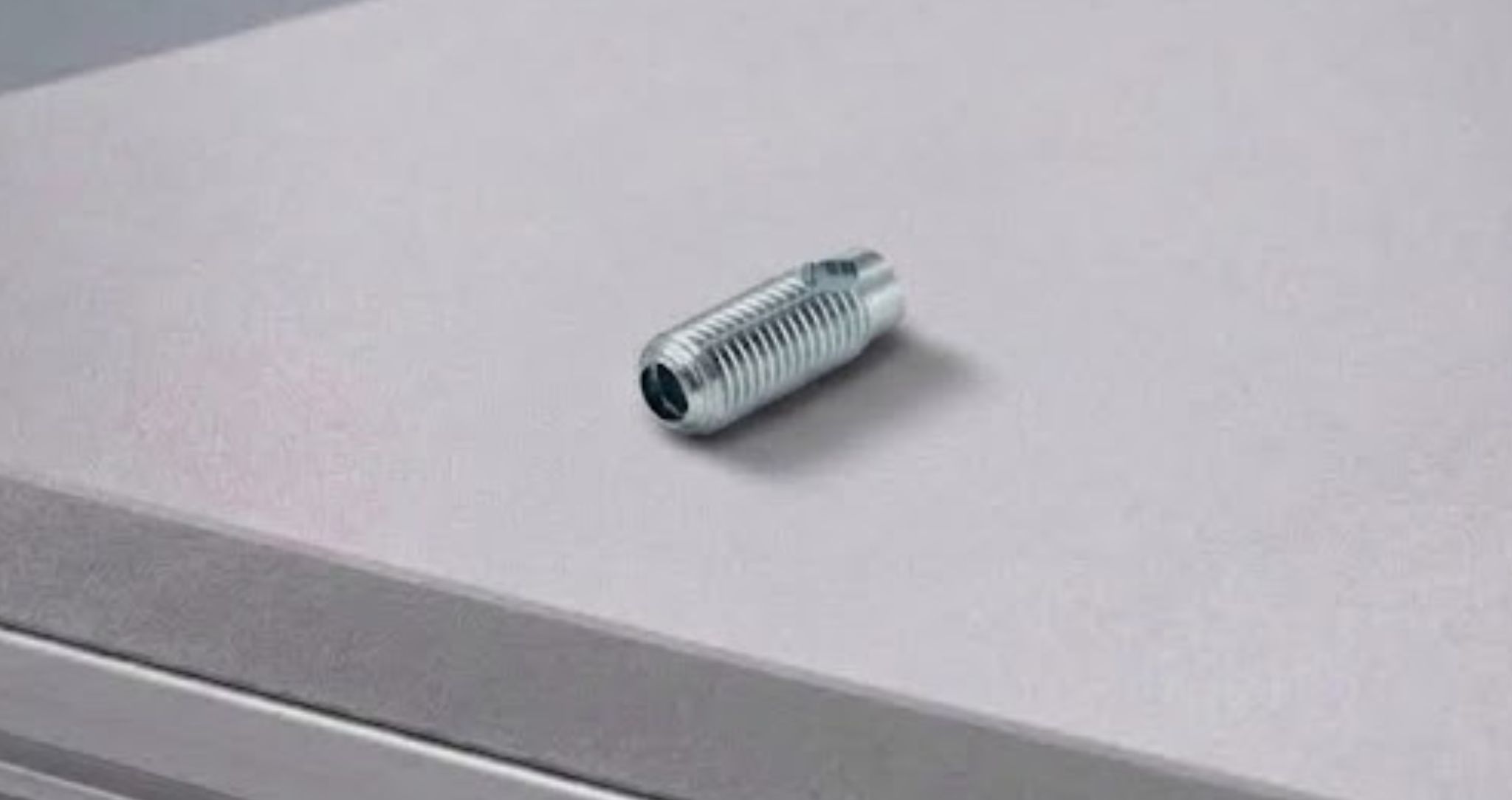

- Die gehärtete Schneidhülse (Gewindebuchse): Sie wird je nach Produktvariante stirnseitig in das Kernloch oder direkt in die Nut eingeschraubt.
- Die hochfeste Zylinderschraube: Meist nach DIN 912 / ISO 4762 (Festigkeit 8.8), wird sie durch die montierte Hülse geführt.
- Der passende Nutenstein oder die Hammermutter: Dieses Gegenstück greift in die Längsnut des rechtwinklig anliegenden Profils ein.
Die mechanische Kraftübertragung: Gewindeformung und Reibschluss
Beim Eindrehen der Schneidhülse schneidet sich das geometrisch optimierte Außengewinde der Hülse direkt in die Wandungen des Trägerprofils ein. Durch diesen Gewindeformprozess entsteht eine mechanische Verbindung, die hohe axiale Zugkräfte aufnehmen kann.
Die endgültige Festigkeit entsteht im zweiten Schritt durch das kontrollierte Festziehen der Zylinderschraube im Nutenstein des Gegenprofils. Dabei presst der Nutenstein die Nutflanken des anliegenden Profils gegen die Stirnfläche des ersten Profils. Diese reibschlüssige Klemmung sorgt für eine hohe Torsionssteifigkeit und Widerstandskraft gegen ein Verschieben entlang der Längsnut. Da die Verbindung auf dem Haftreibungsbeiwert der Werkstoffpaarung beruht, ist die Belastungsgrenze direkt proportional zur erreichten Vorspannkraft der Schraubverbindung.
Technischer Vergleich alternativer Verbindungstechnologien für Aluprofile
| Bewertungskriterium | Automatik-Verbindungssatz | Klassischer Bolzenverbinder | Standard-Winkelverbinder |
|---|---|---|---|
| Erforderliche Profilbearbeitung | Keine bei passendem Verbinder und kompatiblem Profil (nur Zuschnitt) | Aufwendiges Bohren/Fräsen erforderlich | Keine (Direktmontage in Nut) |
| Montagezeit vor Ort | Extrem schnell | Mittel (durch aufwendige Vorbereitung) | Schnell bis mittel |
| Verschiebbarkeit | Ja, linear verschiebbar in der Nut (Winkel nicht frei wählbar) | Nein, fest an Bohrung gebunden | Ja, linear verschiebbar in der Profilnut |
| Elektrostatische Leitfähigkeit (ESD) | Mechanische Durchdringung der Eloxalschicht unterstützt die Leitfähigkeit | Muss separat hergestellt werden | Erfordert oft separate Fächerscheiben |
| Optisches Erscheinungsbild | Nahezu unsichtbar (liegt verdeckt im Profil) | Sichtbare Bohrungen/Kappen | Sehr sperrig, ragt in den Bauraum |
| Gesamtkosten (TCO) | Niedrig (Bearbeitungszeiten entfallen bei passenden Komponenten) | Hoch (durch Rüst- und Maschinenzeit) | Mittel (günstiges Teil, aber verringerte Ästhetik) |
Die Rolle der Kernbohrung und der Profilnut
Die Aussage, dass für den Einsatz eines Automatik-Verbindungssatzes keine neue Bohrung erforderlich ist, gilt speziell für passende Verbinder-Komponenten und kompatible Profile. Der klassische Automatik-Verbindungssatz Nut 8 wird stirnseitig direkt in die bereits vorhandene, werkseitig hergestellte zentrale Kernlochbohrung (auch Kernkanal oder Kernzug genannt) des Profils eingeschraubt. Das Profil muss hierbei über ein geeignetes Kernlochmaß verfügen. So ist beispielsweise das Profil 8 40x40 leicht, natur von maunsystem exakt auf das entsprechende Systemmaß abgestimmt.
Eine wichtige Ausnahme stellen andere Produktarten dar, etwa der Automatik-Stoßverbindungssatz 8 von maunsystem. Hier wird die selbstschneidende Hülse nicht in das zentrale Kernloch, sondern direkt in die Profilnut eingedreht, um eine fluchtende Längsverbindung zweier Profile zu ermöglichen. Maßgeblich ist daher stets die Montageanleitung des konkreten Produkts.
Für eine prozesssichere und verschleißarme Montage empfiehlt sich dieser Ablauf:
- Reinigung: Profilnut und Kernloch von Sägespänen und Rückständen befreien, damit die Profilflächen plan anliegen.
- Schmierung: Vor dem Eindrehen der Schneidhülse ein hochwertiges Bohr- oder Schneidöl in die Kernbohrung bzw. Nut auftragen. Das minimiert die Reibungswärme beim Kaltformen, verhindert das Festfressen des Stahlgewindes im weicheren Aluminium und reduziert das notwendige Eindrehmoment erheblich.
- Eindrehprozess: Die Schneidhülse wird mit einem Akkuschrauber bei niedriger Drehzahl oder manuell mit einem Innensechskantschlüssel axial eingedreht. Sie muss bündig mit der Stirnfläche abschließen. Steht die Hülse auch nur minimal hervor, können die Profile nicht spaltfrei gefügt werden, was zu einem Stabilitätsverlust führt.
Drehrichtung der Hülse: Linksgewinde vs. Rechtsgewinde
Die Drehrichtung der Schneidhülse hängt vom jeweiligen System ab und muss strikt nach Produktart unterschieden werden:
- Linksgewinde bei I-Typ-Systemen: Bei klassischen item-kompatiblen Systemen (I-Typ) hat die Hülse des Automatik-Verbindungssatzes in der Regel ein Linksgewinde und wird linksdrehend (gegen den Uhrzeigersinn) in die stirnseitige Kernbohrung eingeschraubt. Wird anschließend die Zylinderschraube mit Rechtsgewinde (im Uhrzeigersinn) durch die Hülse geführt und im Nutenstein festgezogen, zieht die Reibungskraft der Schraube die Hülse zusätzlich fest. Ein selbstständiges Losdrehen oder Mitdrehen der Hülse beim finalen Verspannen wird so wirksam verhindert.
- Rechtsgewinde-Ausnahmen: Andere Systeme, wie der Bosch-kompatible B-Typ (z. B. T-Matik-Verbinder), arbeiten teilweise mit rechtsdrehenden Hülsen, die geometrisch und mechanisch abweichende Gewindesteigungen aufweisen und eine andere Montagevorbereitung erfordern. Mehr zu den Systemunterschieden lesen Sie in unserem Ratgeber Bosch-kompatible Profile: Was Typ B von item-Profilen unterscheidet.
Werkzeuggrößen richtig zuordnen
Die Wahl des richtigen Werkzeugs richtet sich nach Hersteller und Produktvariante. Manche Schneidhülsen werden mit einem Innensechskant (z. B. SW 5 oder SW 6) oder einem Torx-Bit (z. B. TX 40) eingedreht, die zugehörigen Zylinderschrauben erfordern meist einen passenden Sechskantschlüssel (z. B. SW 5 für M6-Schrauben). Nutzen Sie für die Hülsenmontage möglichst Werkzeuge mit hoher Passgenauigkeit, um ein Durchrutschen im Schraubenkopf zu verhindern.
Empfohlene Drehmomente und statische Belastungen
Die mechanische Integrität einer Profilkonstruktion hängt in hohem Maße von der korrekten Vorspannung der Schrauben ab. Ein zu geringes Anzugsmoment führt dazu, dass die Kraftschlussverbindung unter statischer Last verrutscht oder sich bei Vibrationen lockert. Ein zu hohes Drehmoment überschreitet dagegen die Streckgrenze des Materials, führt zur plastischen Verformung der Aluminium-Nutflanken oder beschädigt das Gewinde der Hülse irreversibel.
Die maximal zulässigen Zugkräfte und Drehmomente sind produktbezogen auszuweisen. Für Anwendungen mit erhöhten Korrosionsanforderungen empfiehlt sich der Einsatz von Automatikverbindern aus rostfreiem Edelstahl. maunsystem bietet dafür den Automatik-Verbinder 8, rostfrei an. Das empfohlene Anzugsmoment und die Tragfähigkeit sind stets dem aktuellen Produktdatenblatt zu entnehmen.
Für den weit verbreiteten item Automatik-Verbindungssatz 8 S (verzinkt) gibt der Hersteller ein Anzugsmoment von 14 Nm an. Die folgende Übersicht vergleicht die herstellerspezifischen Angaben gängiger Verbindungssysteme:
Technische Spezifikationen gängiger Automatikverbinder-Systeme (Nut 8)
| Hersteller / Produkt | Typenbezeichnung | Material / Oberfläche | Gewindeschraube | Empfohlenes Anzugsmoment | Spezifische Kennwerte & Quelle |
|---|---|---|---|---|---|
| item | Automatik-Verbindungssatz 8 S | Stahl, galvanisch verzinkt | M6 (Zylinderschraube) | 14 Nm | Integrierte Verdrehsicherung. Quelle: item Produktdaten. |
| maunsystem | Automatik-Verbinder 8, rostfrei | Edelstahl | M6 (Zylinderschraube) | Siehe Produktdatenblatt | Hohe Korrosionsbeständigkeit. Quelle: maunsystem Produktbeschreibung. |
| KINETIK | B30.N8AV (Bosch-kompatibel) | Stahl, galvanisch verzinkt | M5 | 8 Nm | Inklusive Hammermutter M5. Quelle: KINETIK MSystem Produktdaten. |
| Syskomp | Automatikverbinder Nut 8 | Stahl, verzinkt | M6 | Herstellerangabe beachten | F max (Zugkraft): 1.500 N; M max (Torsion): 80 Nm (bei paarweisem Einbau). Quelle: Syskomp Datenblatt. |
Wichtiger Konstruktionshinweis von maunsystem: Bei der statischen Auslegung ist zu beachten, dass der mechanisch limitierende Faktor einer Automatikverbindung im Nut-8-System selten der hochfeste Stahlverbinder selbst ist, sondern fast immer die Nutauszugskraft des verwendeten Aluminiumprofils. Beim maunsystem Profil 8 40x40 leicht wird die maximale Nutauszugskraft mit ca. 2.500 N angegeben, beim robusteren maunsystem Standardprofil 8 40x40 mit ca. 5.000 N. Die statische Auslegung muss daher immer an der exakten Profilvariante und deren Belastbarkeit ausgerichtet werden.
Kritische Montagefehler und wie Sie diese vermeiden
Die prozesssichere Montage von Automatikverbindern erfordert die Einhaltung mechanischer Richtlinien, um vorzeitige Materialermüdung oder ein plötzliches Versagen der Konstruktion zu verhindern. Aus unserer Praxiserfahrung als Industriepartner haben wir die häufigsten Fehlerquellen analysiert und wirksame Abhilfemaßnahmen definiert:
- Mangelnde Fluchtungsgenauigkeit: Wird die Schneidhülse nicht exakt parallel zur Achse der Profilnut eingedreht, fluchtet die Zylinderschraube beim Fügen nicht sauber mit der Nut. Beim Festziehen entstehen asymmetrische Spannungszustände und hohe Scherspannungen, die die übertragbaren Kräfte drastisch verringern und die Gewindegänge beschädigen können. Prävention: Verwenden Sie eine Bohr- und Ausrichtlehre (z. B. Bohrlehre 5, item Art.-Nr. 0.0.370.19), die stirnseitig an das Profil angelegt wird und die Hülse axial zur Profilnut ausrichtet.
- Einsatz als Einzelelement: Ein einzelner Automatikverbinder kann Torsionskräfte um die eigene Profilachse nur sehr begrenzt aufnehmen. Zur Erhöhung der Drehmomentbelastbarkeit und Stabilität wird meist eine paarweise Montage (gegenüberliegende Anordnung) empfohlen.
- Ungeeignete Befestigungselemente bei Vibrationen: Hammermuttern lassen sich nachträglich in bestehende Nuten einschwenken, neigen unter dynamischen Schwingungsbelastungen aber dazu, sich in einer undefinierten Winkelstellung zu verkrallen. Das minimiert die tragende Auflagefläche und kann die Nutflanken schädigen. Prävention: Prüfen Sie für Konstruktionen mit dynamischen oder wechselnden Belastungen Nutensteine mit Federkugel und Steg. Die Federkugel fixiert und zentriert den Nutenstein in der Nut, der Steg dient als zusätzliche Verdrehsicherung. Die endgültige Auswahl und Risikobeurteilung müssen stets anhand der spezifischen Lastfälle und der Herstellervorgaben erfolgen.
Montagefehler, Schadensbilder und Präventionsmaßnahmen im Überblick
| Typischer Fehler | Physikalische Ursache | Mögliches Schadensbild | Präventionsmaßnahme von maunsystem |
|---|---|---|---|
| Schräges Eindrehen | Mangelnde Fluchtungsgenauigkeit zur Längsnut | Asymmetrische Scherspannungen, Gewindeschäden | Einsatz einer Bohrlehre zur axialen Ausrichtung empfohlen |
| Einzelmontage | Fehlende rotatorische Abstützung am Knotenpunkt | Rotatorische Instabilität, Verdrehen der Profile zueinander | Paarweise Montage zur Erhöhung der Torsionssteifigkeit empfohlen |
| Ungenügende Einschraubtiefe | Schneidhülse schließt stirnseitig nicht bündig ab | Spaltbildung beim Fügen, verringerte Biegesteifigkeit | Hülse exakt bündig eindrehen, Stirnflächenabschluss visuell prüfen |
| Systemvermischung | Mischen von B- und I-Typ-Systemgeometrien | Lokale Spannungsspitzen, plastisches Aufbiegen der Nutflanken | Strikte Beachtung der Systemreinheit in Stücklisten und Datenblättern |
Der Unterschied zwischen „ESD-sicher“ und Potentialausgleich
In modernen Fertigungsbereichen, insbesondere in der Halbleiterindustrie, der Elektronikproduktion und der Medizintechnik, ist ein lückenloser Schutz vor elektrostatischer Entladung (ESD) zwingend vorgeschrieben. Eine wesentliche Anforderung ist, dass alle metallischen Komponenten einer Konstruktion elektrisch leitfähig miteinander verbunden sind, damit sich elektrostatische Aufladungen sicher ableiten lassen.
Aluminiumprofile werden herstellungsbedingt eloxiert. Diese harte Oxidschicht hat hervorragende elektrisch isolierende Eigenschaften. Bei klassischen Verbindungsmethoden (wie Winkeln) müssen daher aufwendig separate Fächerscheiben verbaut oder die Eloxalschicht an den Verbindungsstellen manuell entfernt werden. Der Automatikverbinder unterstützt diesen Prozess materialschonend:
- Mechanischer Durchbruch: Beim Eindrehen der gehärteten Stahlschneidhülse schneiden sich die Gewindeflanken durch die isolierende Eloxalschicht direkt in das leitfähige Kernaluminium des Profils.
- Metallischer Kontakt: Dadurch entsteht eine leitfähige metallische Verbindung.
Wichtiger Hinweis zum ESD-Schutz: Obwohl manche Hersteller ihre Automatik-Verbindungssätze als „ESD-sicher“ ausweisen (das Gewinde durchbricht die Eloxalschicht und stellt einen metallischen Kontakt her), ersetzt dies in der industriellen Praxis keinen vollständigen, projektbezogenen Potentialausgleich, keinen normgerechten Erdungsnachweis und keine systematischen ESD-Messungen an der Gesamtanlage. Für eine vollwertige ESD-Anwendung müssen stets Gesamtaufbau, Erdungspunkte, Übergangswiderstände und die betrieblichen ESD-Maßnahmen ganzheitlich geprüft werden.
Kompatibilität und Profilparameter im Detail
Für maximale Betriebssicherheit sollten Sie vor der Bestellung die Kompatibilität Ihrer Nutgeometrien prüfen. Die Einteilung in I-Typ (item-kompatibel) und B-Typ (Bosch-kompatibel) darf nicht pauschal zur Verallgemeinerung von Rastermaßen genutzt werden. Die tatsächliche Kompatibilität muss immer anhand der konkreten Profilbaureihe (z. B. Baureihe 30, 40), der genauen Nutgeometrie (Nutbreite und Profilabmessungen) sowie der Artikelnummern überprüft werden.
Systemkompatibilität und geometrische Parameter von Profilsystemen
| Parameter-Kriterium | I-Typ-Systeme | B-Typ-Systeme | Relevanz für den Konstrukteur |
|---|---|---|---|
| Systemraster | Abhängig von Baureihe (z. B. Raster 20, 30, 40 mm) | Abhängig von Baureihe (z. B. Raster 30, 40, 45 mm) | Bestimmt die Achsabstände der Baugruppe |
| Drehrichtung der Hülse | Meist linksdrehend (beim Automatik-Verbindungssatz) | Oft rechtsdrehend (z. B. T-Matik) | Verhindert das Mitdrehen beim Festziehen der Schraube |
| Nutenstein-Zentrierung | Über passgenauen Zentriersteg | Über Führungsnuten / Hammermutter | Sichert die Ausrichtung gegen Verdrehen in der Nut |
| Typische Eloxaltiefe | E6/EV1 ca. 10–15 µm | E6/EV1 ca. 10–15 µm | Schützt vor Korrosion, wirkt elektrisch isolierend |
| Zentralloch (Kernbohrung) | Passgenau kalibriert für Hülse M6 | Ausgelegt für Gewindefurchung M5/M6 | Bestimmt das Eindrehmoment der Hülse |
Hinweis: Die Maße und Eigenschaften sind beispielhaft und müssen stets produktbezogen verifiziert werden.
Fazit: Der Automatik-Verbindungssatz als Effizienz-Sieger
Der Automatik-Verbindungssatz der Baureihe Nut 8 ist eine der wirtschaftlichsten und technisch elegantesten Lösungen der modernen Verbindungstechnik. Durch den Verzicht auf aufwendige mechanische Profilbearbeitungen senkt er die Gesamtprozesskosten (Total Cost of Ownership, TCO) und verkürzt die Montagezeit drastisch.
Zudem punktet er beim Thema Nachhaltigkeit: Automatik-Verbindungssätze sind demontierbar und nach Herstellervorgaben wiederverwendbar. Nach jeder Demontage sollten Hülse, Gewinde, Schraube und die betroffenen Nutflanken jedoch sorgfältig auf Beschädigungen oder Verformungen geprüft werden, damit die Tragfähigkeit bei erneuter Montage nicht gefährdet wird. Da die Profile nicht durch irreversible Bohrlöcher zerstört werden, lassen sie sich nach einer Demontage in voller Länge für neue Projekte wiederverwenden.
Dank millimetergenauem Zuschnitt und geprüfter Industriequalität ist maunsystem Ihr verlässlicher Partner und Experte für Aluminiumprofile und Zubehör. Auf unseren Artikelseiten profitieren Sie zusätzlich von der 3D- und Augmented-Reality-Ansicht (AR): Scannen Sie einfach den QR-Code mit der Kamera Ihres Mobilgeräts, um das Produkt plastisch und frei drehbar im Raum zu betrachten, bevor Sie es bestellen.
Optimieren Sie Ihre Konstruktionen, sparen Sie Arbeitszeit und setzen Sie auf Verbindungslösungen, die halten, was sie versprechen. Entdecken Sie jetzt unser Sortiment an hochbelastbaren Verbindern und kompatiblen Systemkomponenten in der Kategorie Aluprofile-Zubehör. Bei der Auslegung Ihrer Projekte unterstützt Sie unser technischer Support jederzeit kompetent.
