Kraftschluss einfach beschrieben

Kraftschluss (auch Reibschluss) bezeichnet eine Verbindungsart, bei der die Übertragung von Kräften durch Reibung zwischen zwei aufeinander gepressten Oberflächen erfolgt. In der Aluminium-Profiltechnik ist dies das dominierende Prinzip, um Profile mittels Nutensteinen und Schrauben flexibel und sicher zu verbinden.

Was ist Kraftschluss?

Der Kraftschluss ist neben dem Formschluss und dem Stoffschluss eine der drei elementaren Verbindungsarten im Maschinenbau. Physikalisch basiert er auf dem Prinzip der Haftreibung. Eine Verbindung gilt als kraftschlüssig, wenn die durch eine Normalkraft (z. B. Schraubenvorspannung) erzeugte Reibungskraft größer ist als die äußere Zug- oder Schubkraft, die versucht, die Bauteile gegeneinander zu verschieben.

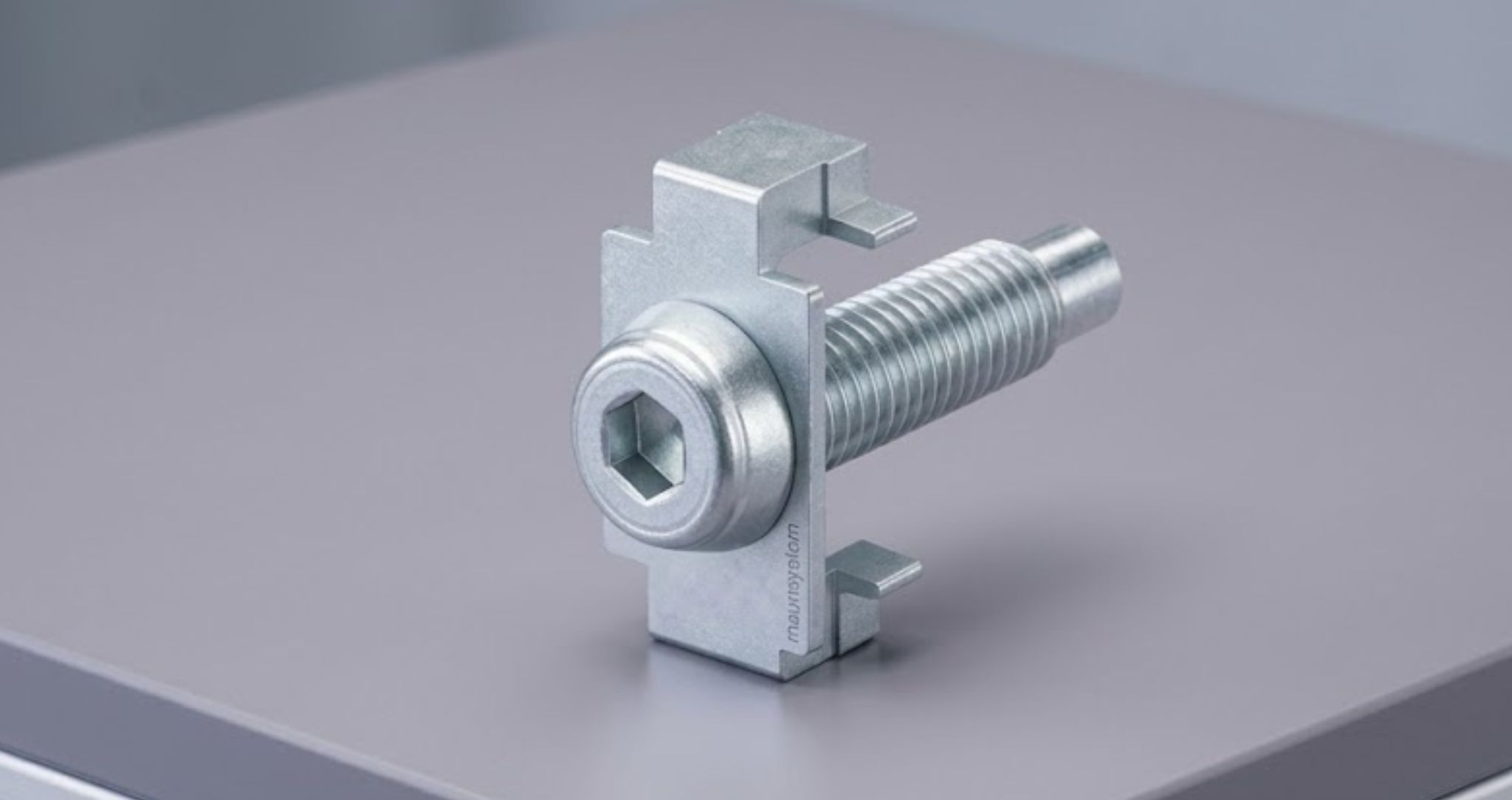

Im Kontext modularer Aluminium-Konstruktionsprofile (z. B. Maunsystem, kompatibel zu Item oder Bosch Rexroth) ist der Kraftschluss essenziell. Beim Verschrauben eines Winkels oder einer Platte zieht die Schraube den Nutenstein gegen die Innenflanken der Profilnut. Die daraus resultierende Klemmkraft verhindert ein Verrutschen unter Last.

Abgrenzung:

Kraftschluss: Hält durch Reibung (z. B. Schraubverbindung, Klemmung).
Formschluss: Hält durch geometrisches Ineinandergreifen (z. B. Passfeder, Stift, Bolzen in Lochleibung).
Stoffschluss: Hält durch molekulare Verbindung (z. B. Schweißen, Kleben).

Ziel & Kernfragen

Für Konstrukteure und Instandhalter ist das Verständnis des Kraftschlusses sicherheitskritisch.

Wie viel Last hält die Verbindung?
Abhängig vom Anzugsmoment und dem Reibwert der Materialpaarung (z. B. eloxiertes Aluminium gegen verzinkten Stahl).

Bleibt die Verbindung dauerhaft fest?
Vibrationen und Setzverhalten von Aluminium können die Vorspannkraft reduzieren.

Wann reicht reiner Kraftschluss nicht mehr aus?
Bei extrem dynamischen Lasten oder Crash-Szenarien wird häufig eine Kombination mit Formschluss eingesetzt.

Bedeutung im industriellen Kontext

Stufenlose Verstellbarkeit: Komponenten können entlang der Profilnut millimetergenau positioniert werden.
Wirtschaftlichkeit: Keine spanende Bearbeitung notwendig – schnelle und kostengünstige Montage.
Sicherheit nach Norm: Schraubenverbindungen lassen sich nach VDI 2230 berechnen und dokumentieren.

Wichtige Bestandteile / technische Kernelemente von Kraftschluss

Vorspannkraft: Durch Anziehen der Schraube erzeugte Klemmkraft – Basis jeder kraftschlüssigen Verbindung.
Normalkraft: Wirkt senkrecht zur Trennfuge und erzeugt die Reibungskraft.
Reibwert: Abhängig von Oberfläche und Materialpaarung. Stahl auf eloxiertem Aluminium (trocken) typischerweise μ ≈ 0,3–0,6. Schmierstoffe reduzieren die Haltekraft.
Anzugsmoment: Das Werkzeug (Drehmomentschlüssel) bringt ein Moment auf, das über die Gewindesteigung in die Vorspannkraft umgewandelt wird.

Einflussfaktoren auf Auswahl & Anwendung

Einflussfaktor	Auswirkung auf den Kraftschluss	Empfehlung für die Praxis
Oberfläche	Eloxalschichten sind hart und glatt; Öl senkt den Reibwert.	Kontaktflächen öl- und fettfrei halten.
Setzverhalten	Aluminium „kriecht“ leicht unter Druck; Vorspannung sinkt.	Nach Erstinbetriebnahme Schrauben kontrollieren/nachziehen.
Vibration	Dynamische Lasten können zum Losdrehen führen.	Chemische Schraubensicherung oder Rippscheiben nutzen.
Temperatur	Alu dehnt sich stärker aus als Stahlschrauben.	Bei starken Schwankungen Tellerfedern oder Dehnhülsen prüfen.
Profil-Geometrie	Schwere Baureihen bieten dickere Flanken und größere Kontaktfläche.	Profilquerschnitt passend zum Lastfall wählen.

Vorteile für Unternehmen & technische Teams

Für das Unternehmen:
Zerstörungsfreie Verbindungen ermöglichen Wiederverwendung von Profilen und Baugruppen. Das unterstützt Nachhaltigkeit und reduziert Lagerkosten.

Für Konstruktion & Produktion:
Hohe Flexibilität: „Lösen – Schieben – Anziehen“. Prototypen lassen sich in Stunden realisieren und schnell anpassen.

Praxistipp für Konstruktion & Einkauf

Definieren Sie Anzugsmomente für sicherheitsrelevante Verbindungen verbindlich in Zeichnung oder Stückliste.

Nr.	Montageschritt
1	Zubehör-Check: Passen Nutenstein und Profil-Nut (z. B. Nut 8)?
2	Reinigung: Profilnut frei von Öl oder Emulsion?
3	Positionierung: Bauteile exakt ausrichten.
4	Anziehen: Drehmomentschlüssel verwenden (M6 ≈ 10 Nm, M8 ≈ 25 Nm).
5	Markierung: Schraube mit Lackstift kennzeichnen (Sichtkontrolle).

Die genannten Richtwerte liegen unterhalb der maximal zulässigen Drehmomente für 8.8-Schrauben und gelten als konservative Praxiswerte.

Aktuelles Praxisbeispiel (2024–2026)

In der Cobot-Integration werden mobile Untergestelle aus Aluminium-Profilen gefertigt, die dynamische Beschleunigungskräfte aufnehmen müssen. Verlängerte oder hochfeste Nutensteine in Kombination mit Schwerlastwinkeln vergrößern die Reibfläche und verteilen die Normalkraft besser – für sicheren Kraftschluss bei gleichzeitiger Flexibilität.

Zukunftstrends 2026+

„Smart Fasteners“ gewinnen an Bedeutung. Schrauben oder Unterlegscheiben mit integrierter Sensorik messen die Vorspannkraft in Echtzeit. Ein Abfall der Klemmkraft wird direkt an das Leitsystem gemeldet – Grundlage für Predictive Maintenance und digitale Zwillinge.

Fazit

Der Kraftschluss ist das funktionale Herz modularer Aluminium-Baukästen. Er verbindet Stabilität mit maximaler Flexibilität. Wer Vorspannkraft, Reibwert und Montagequalität beherrscht, konstruiert langlebige und sichere Betriebsmittel.

FAQ – die 5 wichtigsten Fragen zu Kraftschluss

Was ist der Unterschied zwischen Kraftschluss und Formschluss?
Kraftschluss wirkt über Reibung, Formschluss über Geometrie. Kraftschluss ist flexibler, Formschluss oft belastbarer gegen Abscheren.

Kann sich eine kraftschlüssige Verbindung lösen?
Ja, durch Setzen oder Vibration. Regelmäßige Kontrolle und Sicherungselemente sind wichtig.

Welches Anzugsmoment benötige ich?
Typische Richtwerte (8.8): M5 ≈ 6 Nm, M6 ≈ 10 Nm, M8 ≈ 25 Nm. Herstellerangaben beachten.

Brauche ich Fett oder Öl bei der Montage?
Kontaktflächen sollten trocken sein, da Schmierstoffe den Reibwert reduzieren.

Was bedeutet „Schlupf“?
Schlupf tritt auf, wenn die äußere Last größer ist als die Haftreibungskraft – die Bauteile beginnen sich zu verschieben.
