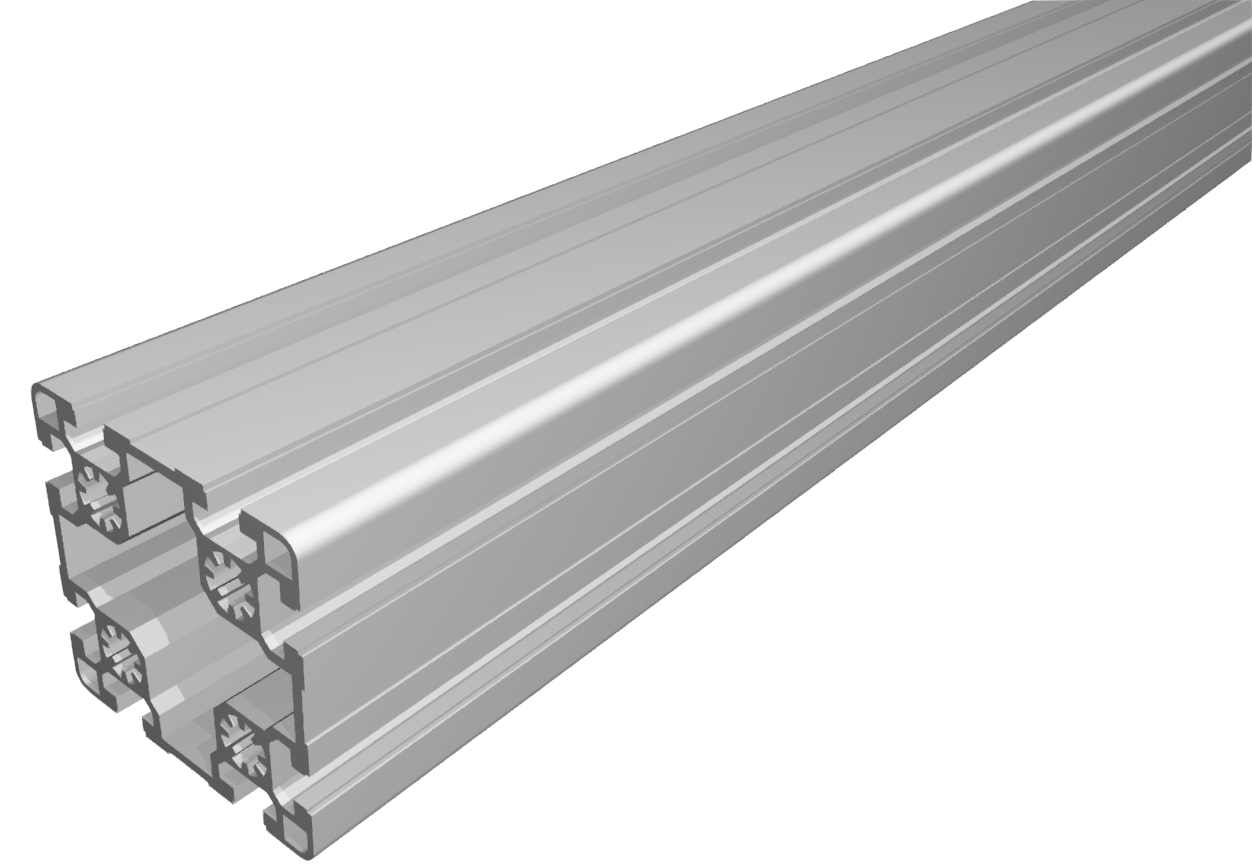

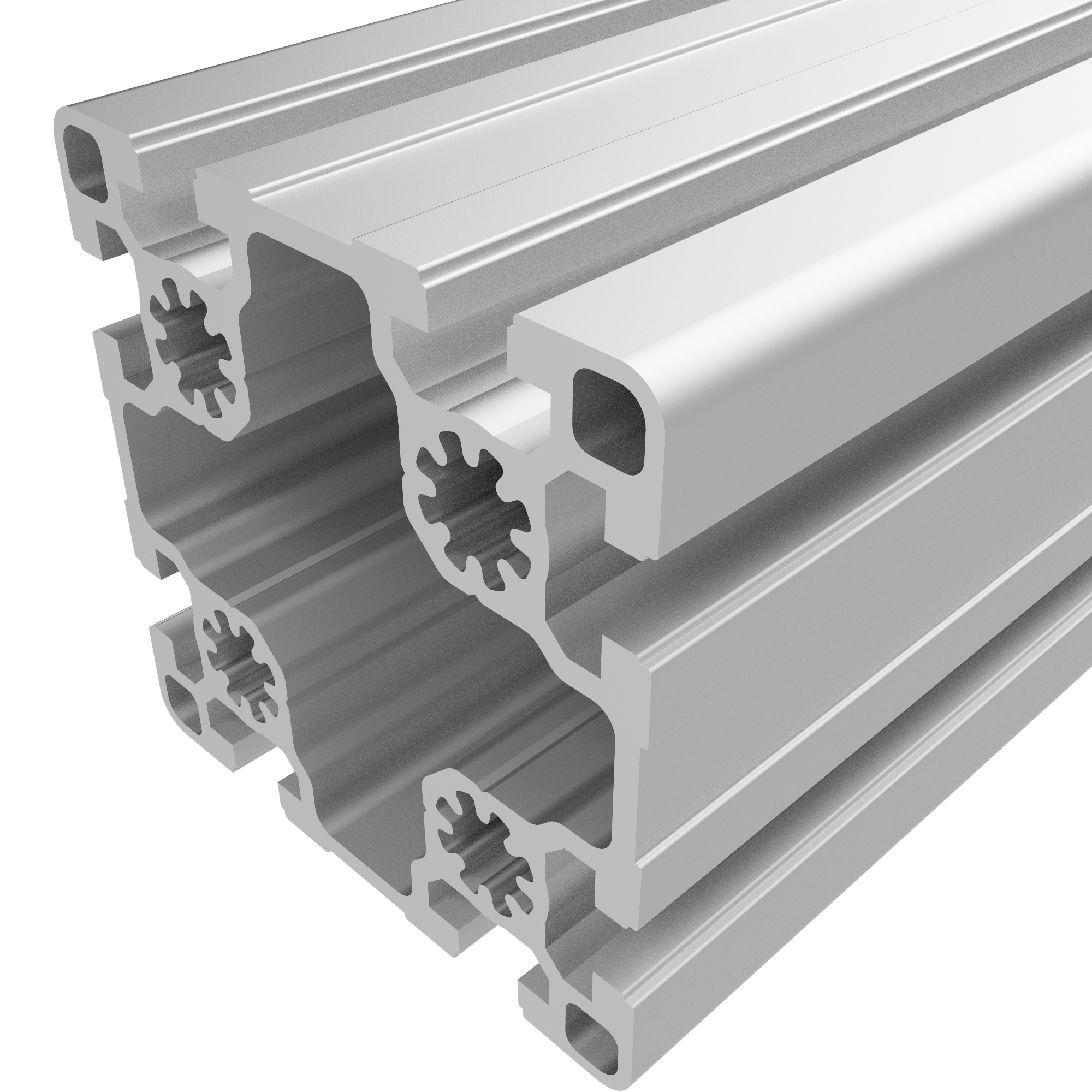

Strebenprofil 90x90L

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 90x90L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 90x90L
Strebenprofil 90x90L
Strebenprofil 90x90L

59,02 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 90x90 leicht, schwarz-10
Farbe: schwarz
1,51 €*
Abdeckkappe 90x90 leicht, schwarz-10
Farbe: schwarz
1,51 €*
Abdeckkappe 90x90 leicht, grau-10
Farbe: grau
4,64 €*
Abdeckkappe 90x90 leicht, grau-10
Farbe: grau
4,64 €*
Bolzenverbindersatz 90, verzinkt-10
3,95 €*
Bolzenverbindersatz 90, verzinkt-10
3,95 €*
Schnellspannverbinder 0°, verzinkt-10
1,99 €*
Schnellspannverbinder 0°, verzinkt-10
1,99 €*
Schnellspannverbinder 90°, verzinkt-10
1,99 €*
Schnellspannverbinder 90°, verzinkt-10
1,99 €*
T-Matic Verbindungssatz, verzinkt-10
4,70 €*
T-Matic Verbindungssatz, verzinkt-10
4,70 €*
Winkelsatz 45x45, natur grau-10
Farbe: grau
3,10 €*
Winkelsatz 45x45, natur grau-10
Farbe: grau
3,10 €*
Winkelsatz 45x45, natur-10
Farbe: Aluminium natur
3,10 €*
Winkelsatz 45x45, natur-10
Farbe: Aluminium natur
3,10 €*
Winkelsatz 45x45, weiĂźaluminium-10
Farbe: weiĂźaluminium
4,71 €*
Winkelsatz 45x45, weiĂźaluminium-10
Farbe: weiĂźaluminium
4,71 €*
Gesamtpreis Zubehör

59,02 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1270 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006839
Gewicht: 6.357 kg

Produktinformationen "Strebenprofil 90x90L"

Die Profile im Raster 45 mit Nut 10 sind geeignet fĂĽr Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt fĂĽr Schrauben M8.

Kompatibel mit Bosch 3 842 992 415

Kompatibel mit Bosch 3 842 992 415

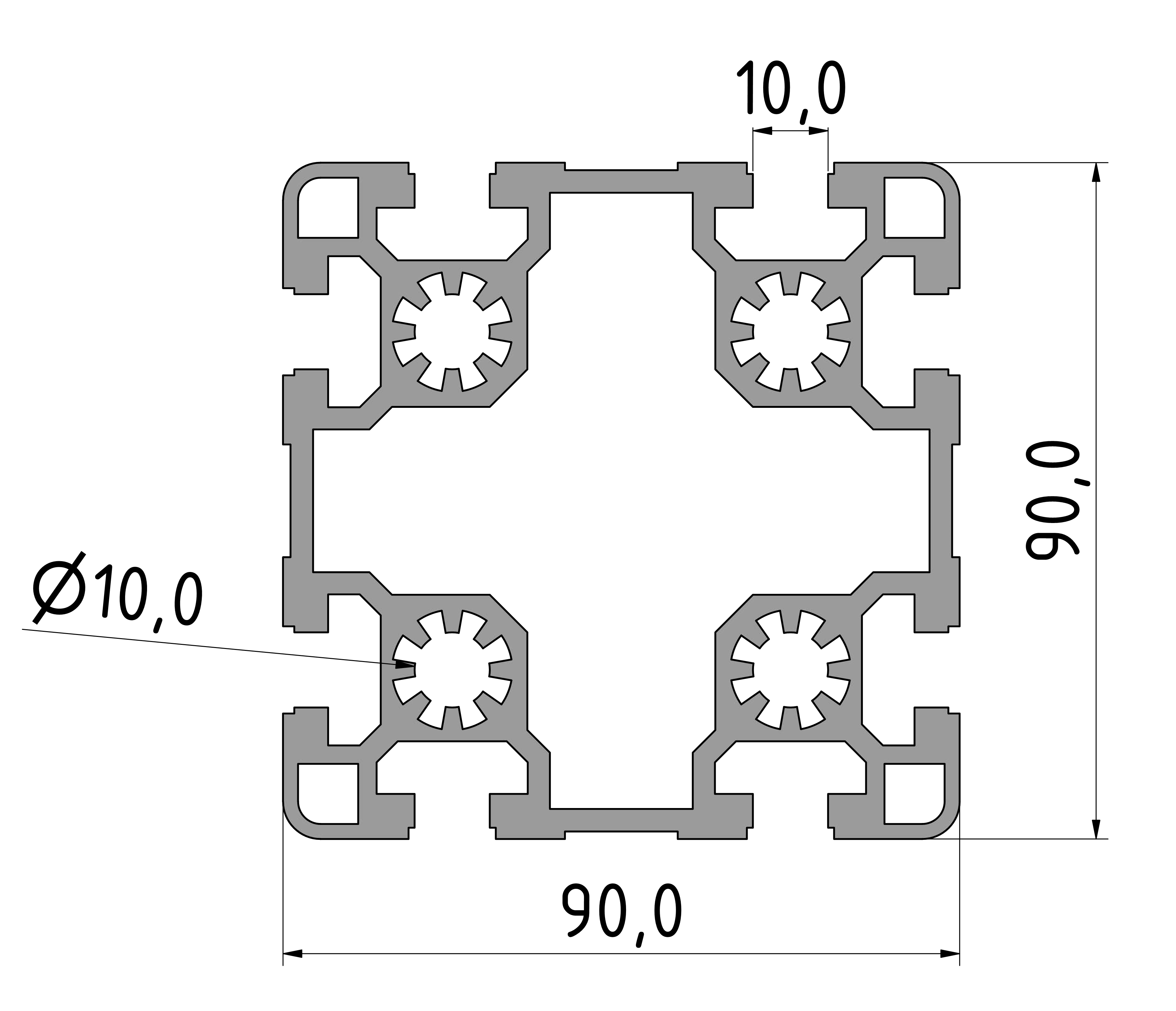

Details

l    210,5 cm4
w    46,78 cm3
Profilfläche    23,46 cm2
Gewicht    6,34 kg/m

Step-Datei

Download
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: leicht
Raster: Raster 45
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 90 mm
Höhe Profil: 90 mm
Größe: 90x90 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie ĂĽberspringen

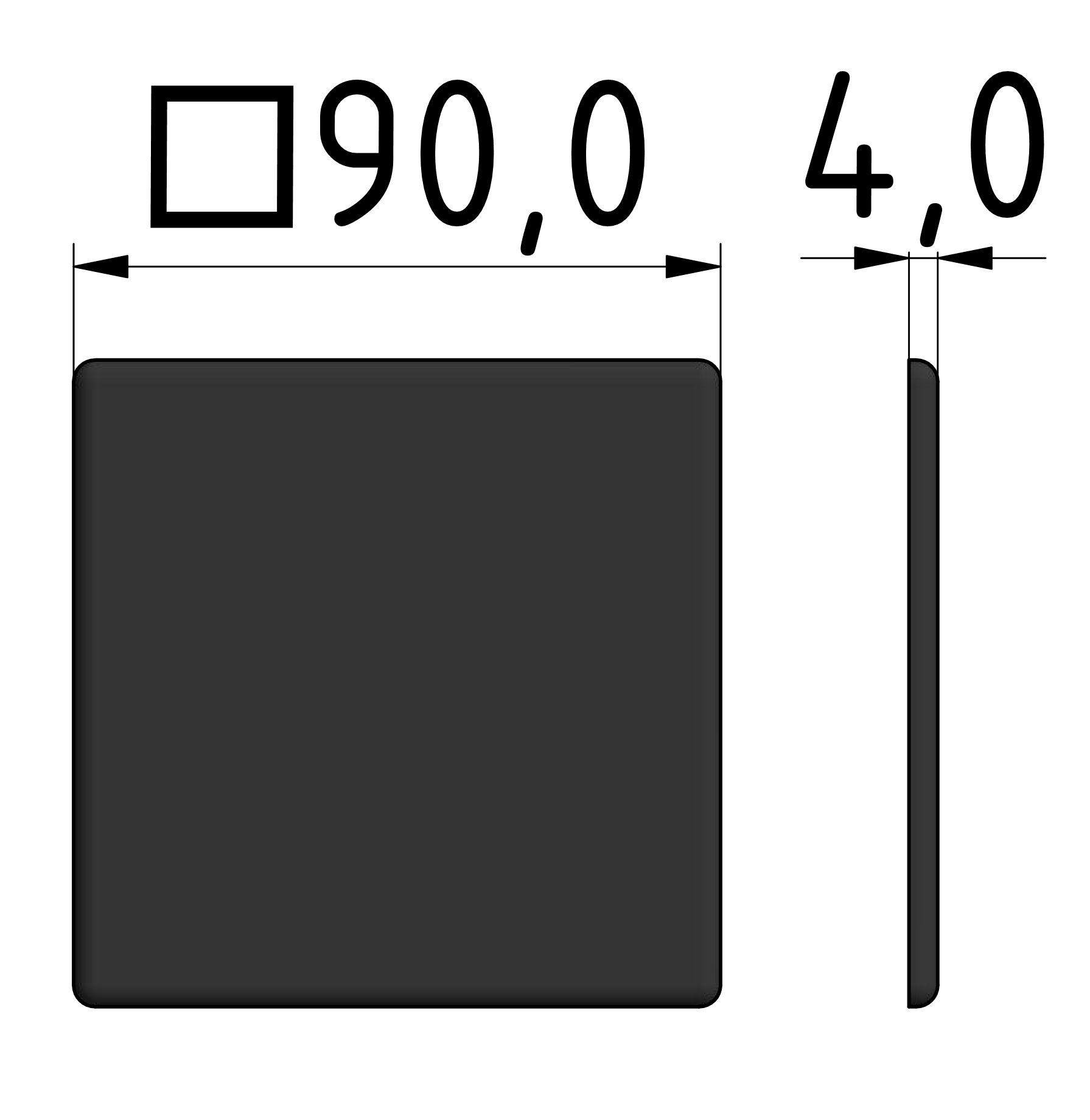

Abdeckkappe 90x90 leicht, schwarz-10 Abdeckkappe 90x90 leicht, schwarz-10
AB-3080-S
Abdeckkappe 90x90 leicht, schwarz-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

1,51 €*

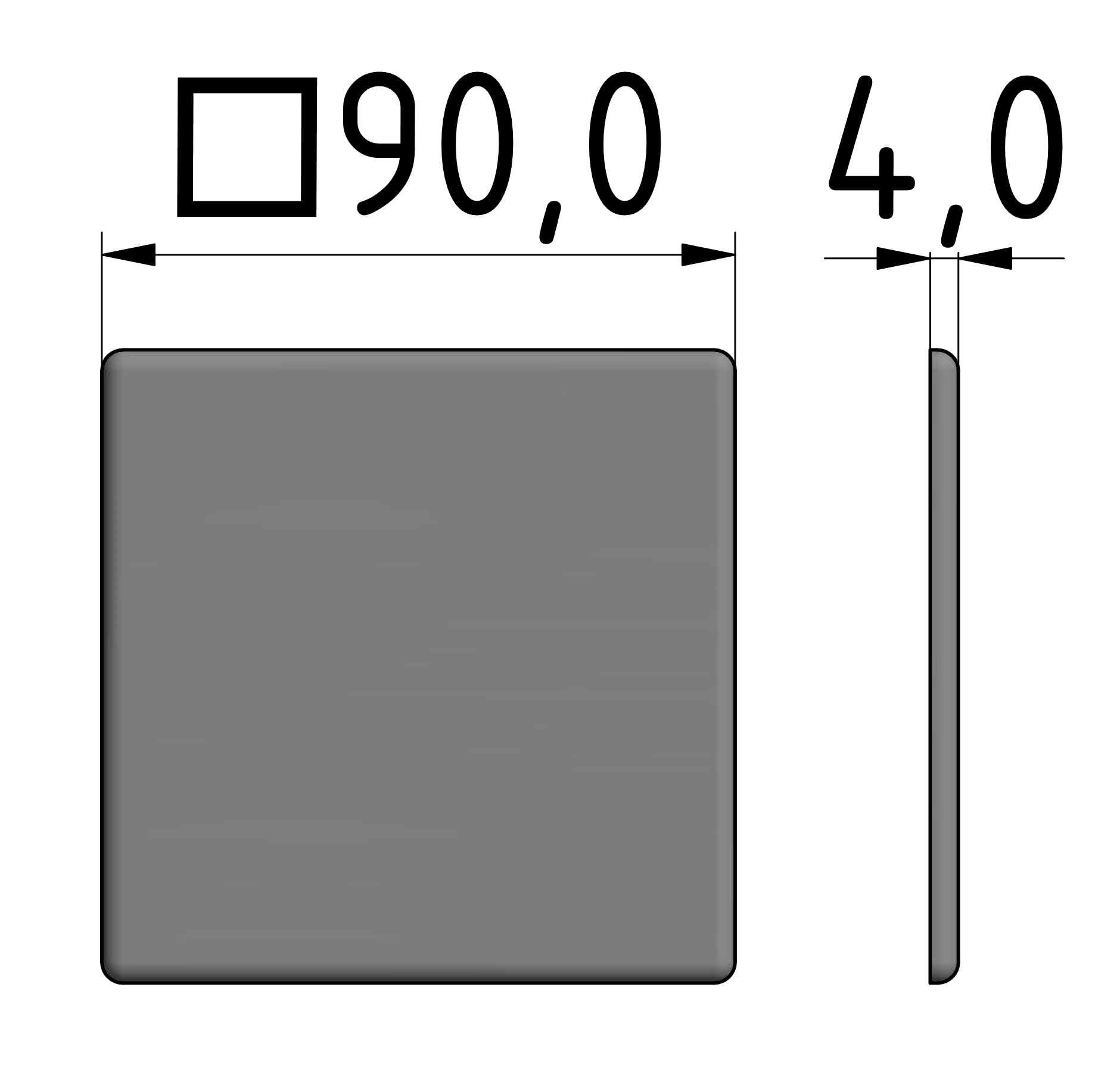

Abdeckkappe 90x90 leicht, grau-10 Abdeckkappe 90x90 leicht, grau-10
AB-3080-G
Abdeckkappe 90x90 leicht, grau-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Varianten ab 1,51 €*
4,64 €*
Produktgalerie ĂĽberspringen
Bolzenverbindersatz 90, verzinkt-10 Bolzenverbindersatz 90, verzinkt-10
VB-3030
Bolzenverbindersatz 90, verzinkt-10
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,95 €*
Schnellspannverbinder 0°, verzinkt-10 Schnellspannverbinder 0°, verzinkt-10
VB-3050
Schnellspannverbinder 0°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*
Schnellspannverbinder 90°, verzinkt-10 Schnellspannverbinder 90°, verzinkt-10
VB-3045
Schnellspannverbinder 90°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*
T-Matic Verbindungssatz, verzinkt-10 T-Matic Verbindungssatz, verzinkt-10
VB-3037
T-Matic Verbindungssatz, verzinkt-10
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil, Nicht verwenden für 45x45L und 45x90L

4,70 €*
Winkelsatz 45x45, natur grau-10 Winkelsatz 45x45, natur grau-10
ZB-3095-G
Winkelsatz 45x45, natur grau-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*
Winkelsatz 45x45, natur-10 Winkelsatz 45x45, natur-10
ZB-3095-N
Winkelsatz 45x45, natur-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*
Winkelsatz 45x45, weiĂźaluminium-10 Winkelsatz 45x45, weiĂźaluminium-10
ZB-3095-W
Winkelsatz 45x45, weiĂźaluminium-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Varianten ab 3,10 €*
4,71 €*
