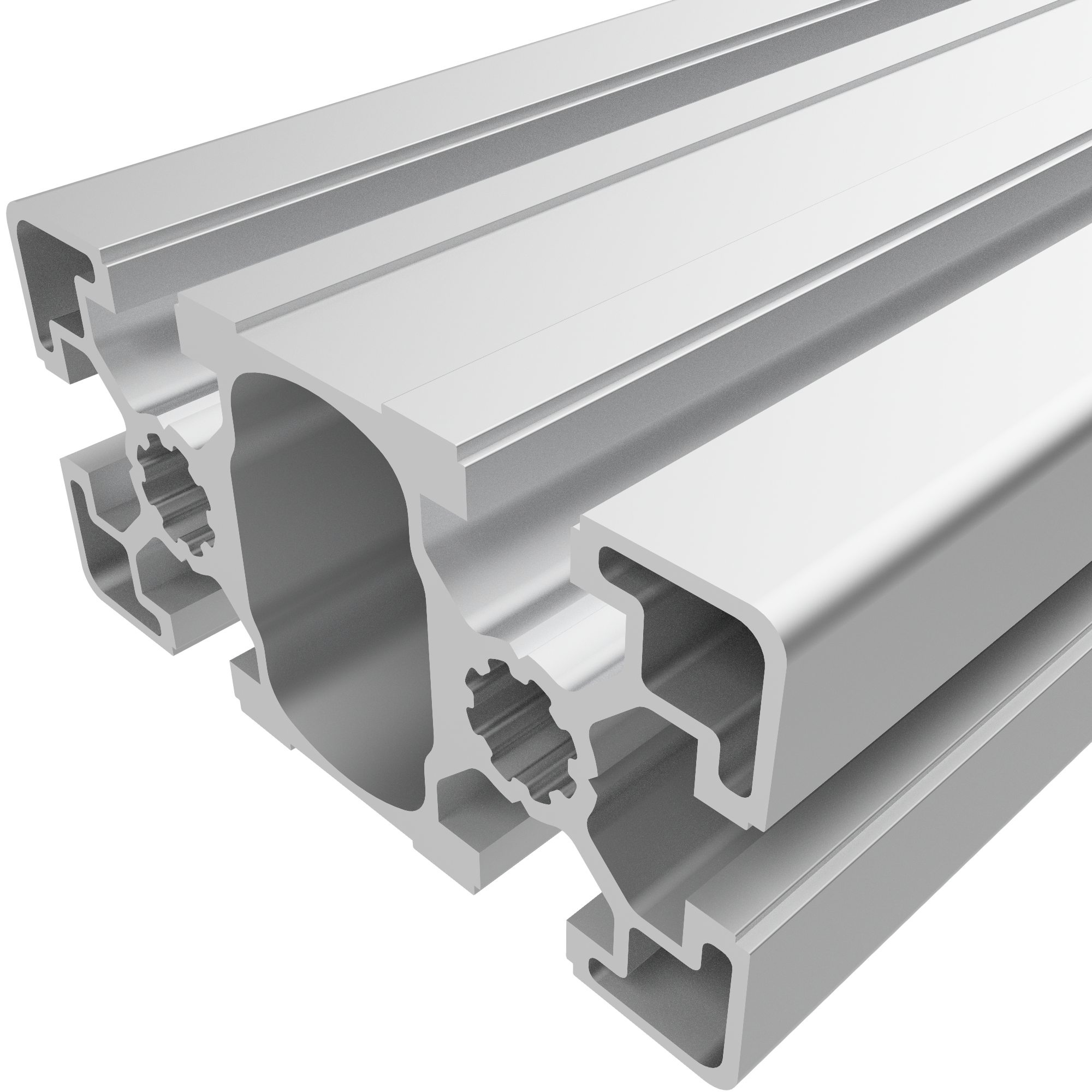

Strebenprofil 45x90L

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 45x90L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L

31,06 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 45x90, schwarz-10
Farbe: schwarz
1,10 €*
Abdeckkappe 45x90, schwarz-10
Farbe: schwarz
1,10 €*
Abdeckkappe 45x90, grau-10
Farbe: grau
3,00 €*
Abdeckkappe 45x90, grau-10
Farbe: grau
3,00 €*
Gesamtpreis Zubehör

31,06 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1245 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006833
Gewicht: 3.069 kg

Produktinformationen "Strebenprofil 45x90L"

Die Profile im Raster 45 mit Nut 10 sind geeignet fĂĽr Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt fĂĽr Schrauben M8.

Kompatibel mit Bosch 3 842 992 432

Kompatibel mit Bosch 3 842 992 432

Details

lx    81,82 cm4
ly    23,53 cm4
wx    18,18 cm3
wy    1,46 cm3
Profilfläche    11,29 cm2
Gewicht    3,05 kg/m

Step-Datei

Download
Nutauszugskraft: F=7.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 45
Kontur: Rechteckig
Breite Profil: 90 mm
Höhe Profil: 45 mm
Größe: 45x90 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
