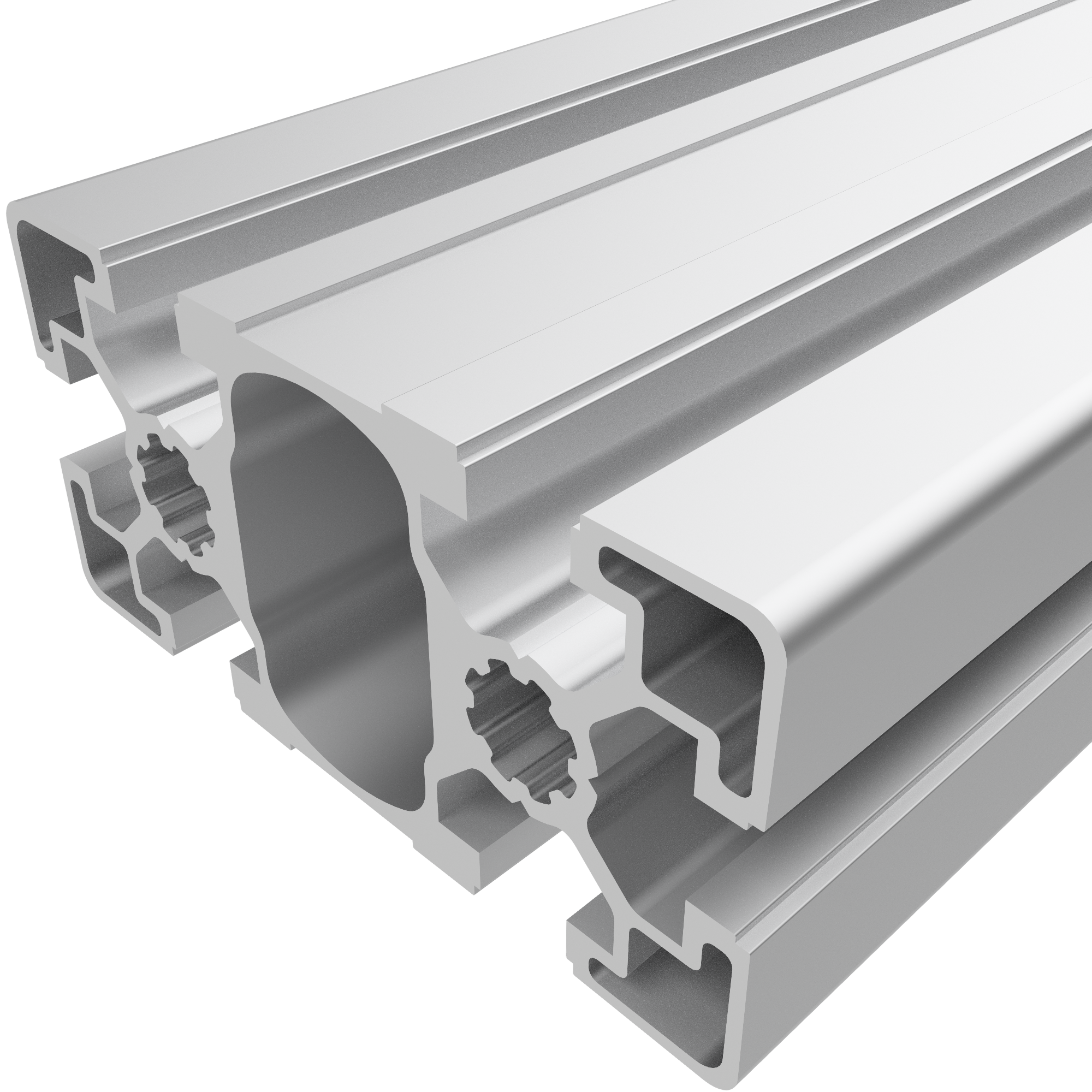

Strebenprofil 45x90L

Strebenprofil 45x90L
Strebenprofil 45x90L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L
Strebenprofil 45x90L

193,20 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Anbei finden Sie passende Artikel

Gesamtpreis Zubehör

193,20 € *

PDF-Datenblatt
Produktnummer: PB-1245 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001654
Länge: 6000 mm
Gewicht: 18.414 kg

Produktinformationen "Strebenprofil 45x90L"

Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm

Kompatibel mit Bosch 3 842 992 432

Kompatibel mit Bosch 3 842 992 432

Details

lx    81,82 cm4
ly    23,53 cm4
wx    18,18 cm3
wy    1,46 cm3
Profilfläche    11,29 cm2
Gewicht    3,05 kg/m

Step-Datei

Download
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 45
Kontur: Rechteckig

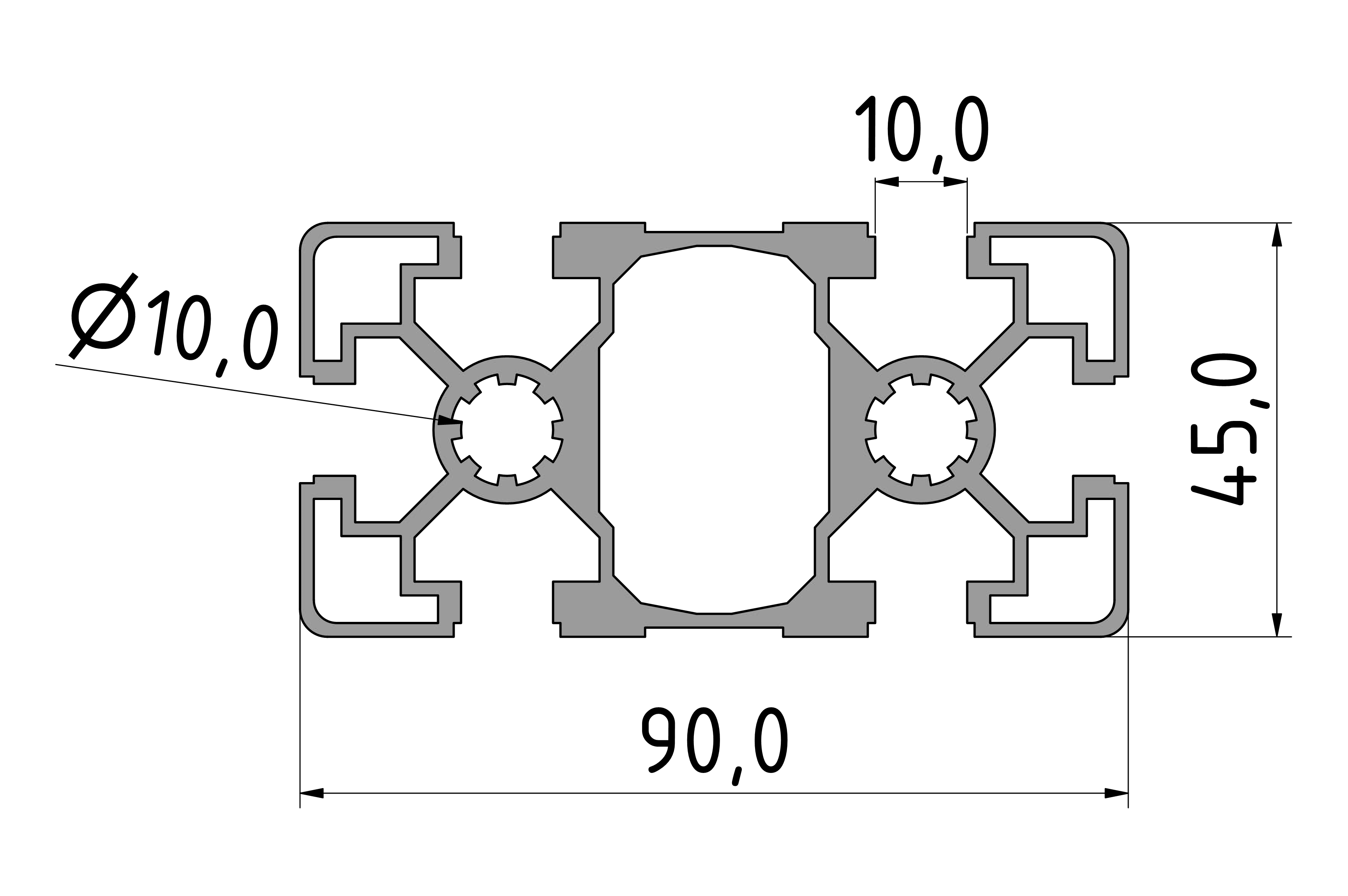

Breite Profil: 90 mm
Höhe Profil: 45 mm
Größe: 45x90 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
