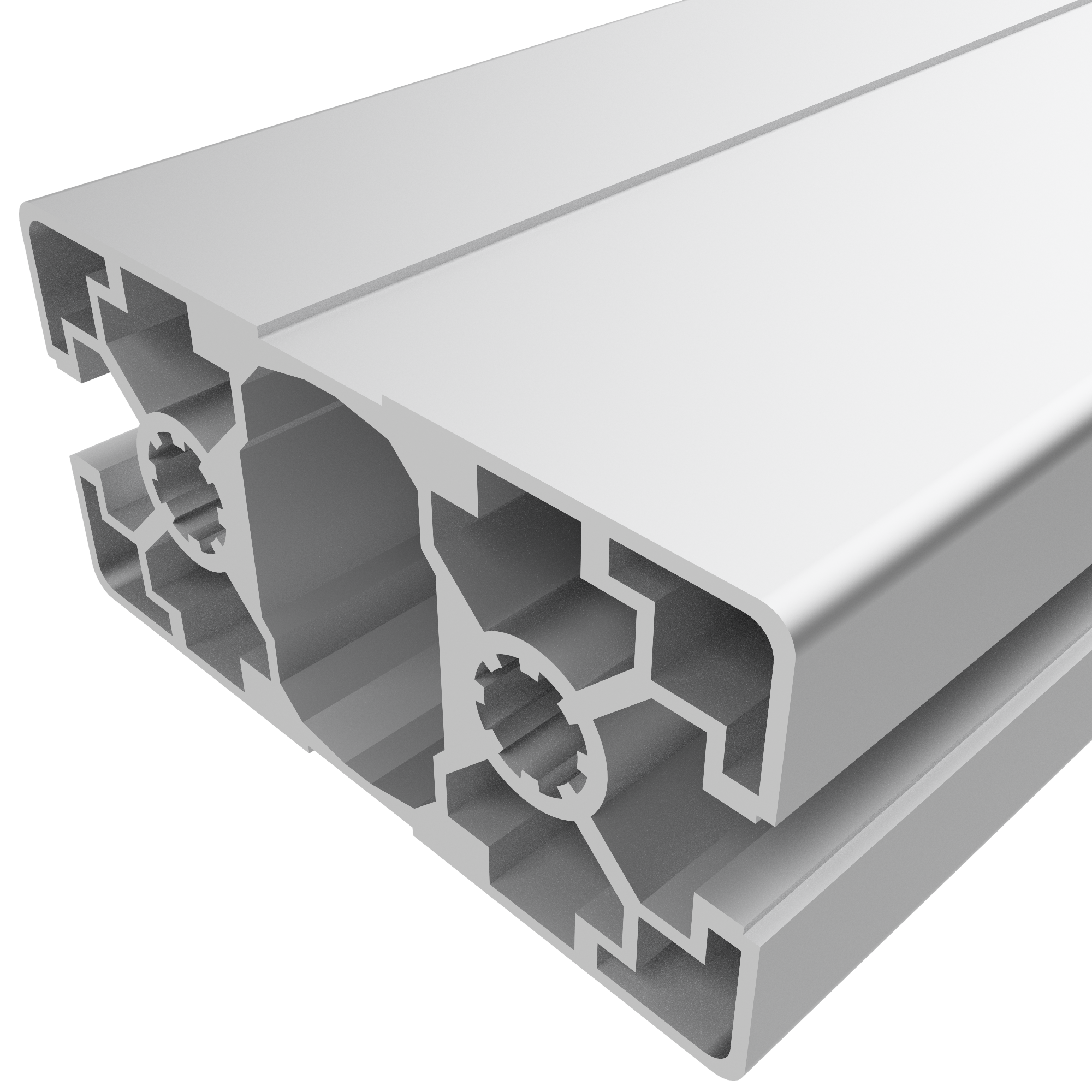

Strebenprofil 45x90 2N

Liefereinheit Profil: 6000 mm Stange
Strebenprofil 45x90 2N
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 45x90 2N
Strebenprofil 45x90 2N
Strebenprofil 45x90 2N
Strebenprofil 45x90 2N
Strebenprofil 45x90 2N

175,10 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 45x90, schwarz-10
Farbe: schwarz
1,10 €*
Abdeckkappe 45x90, schwarz-10
Farbe: schwarz
1,10 €*
Abdeckkappe 45x90, grau-10
Farbe: grau
3,00 €*
Abdeckkappe 45x90, grau-10
Farbe: grau
3,00 €*
Gesamtpreis Zubehör

175,10 € *

PDF-Datenblatt
Produktnummer: PB-1260 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001677
Länge: 6000 mm
Gewicht: 19.86 kg

Produktinformationen "Strebenprofil 45x90 2N"

Die Profile Raster 45 mit Nut 10 leicht mit geschlossenen Nuten sind geeignet fĂĽr Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten sind ausgelegt fĂĽr Schrauben M8

Kompatibel mit Bosch 3 842 993 644

Kompatibel mit Bosch 3 842 993 644

Details

lx    25,89 cm4
ly    85,59 cm4
wx    6 cm3
wy    38,1 cm3
Profilfläche    12 cm2
Gewicht    3,31 kg/m

Step-Datei

Download
Nutauszugskraft: F=7.000 N
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: leicht
Raster: Raster 45
Farbe: Aluminium natur
Kontur: Rechteckig

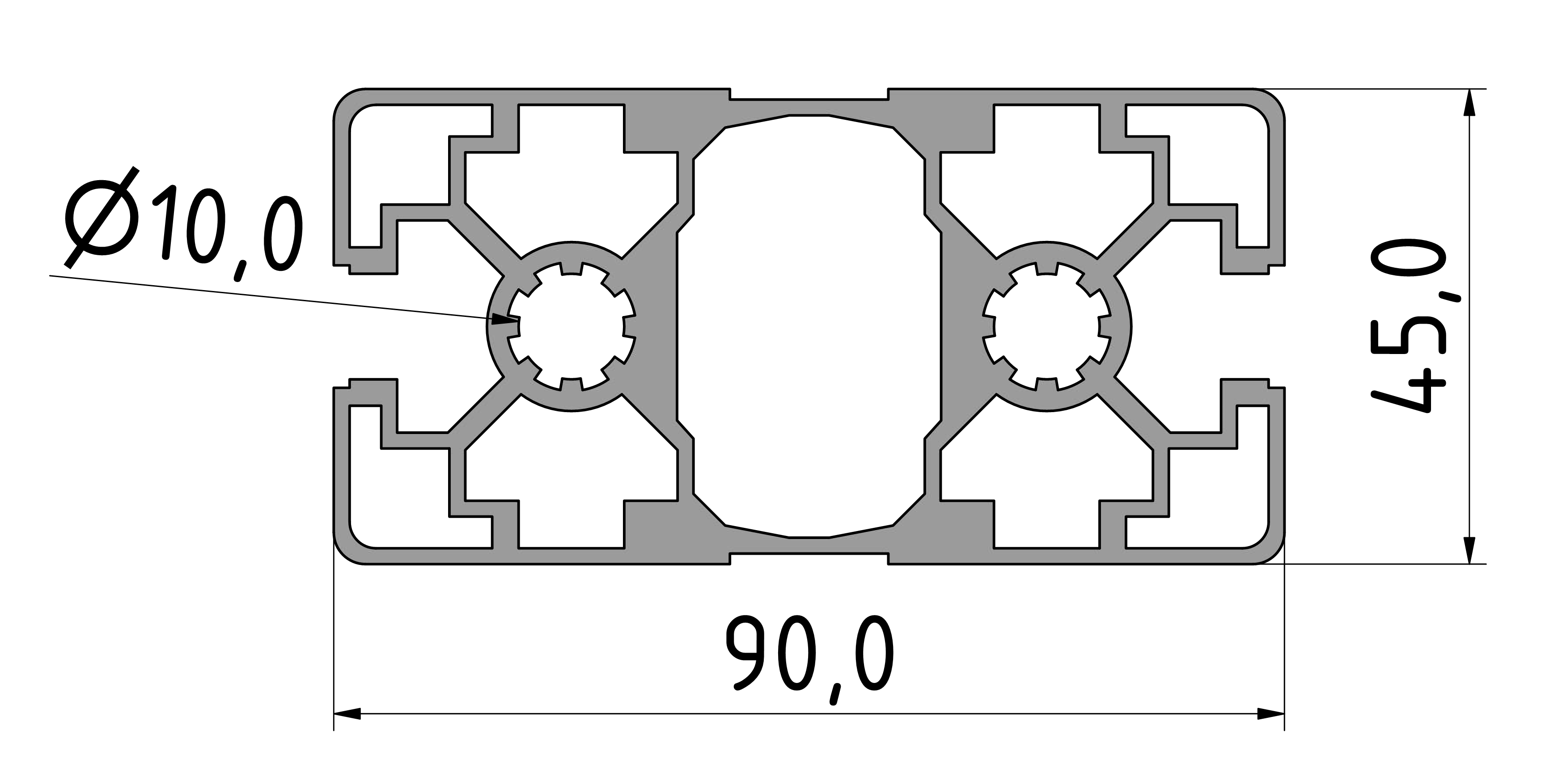

Breite Profil: 90 mm
Höhe Profil: 45 mm
Größe: 45x90 mm
Nuten: 2 Seiten geschlossen 180°
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
