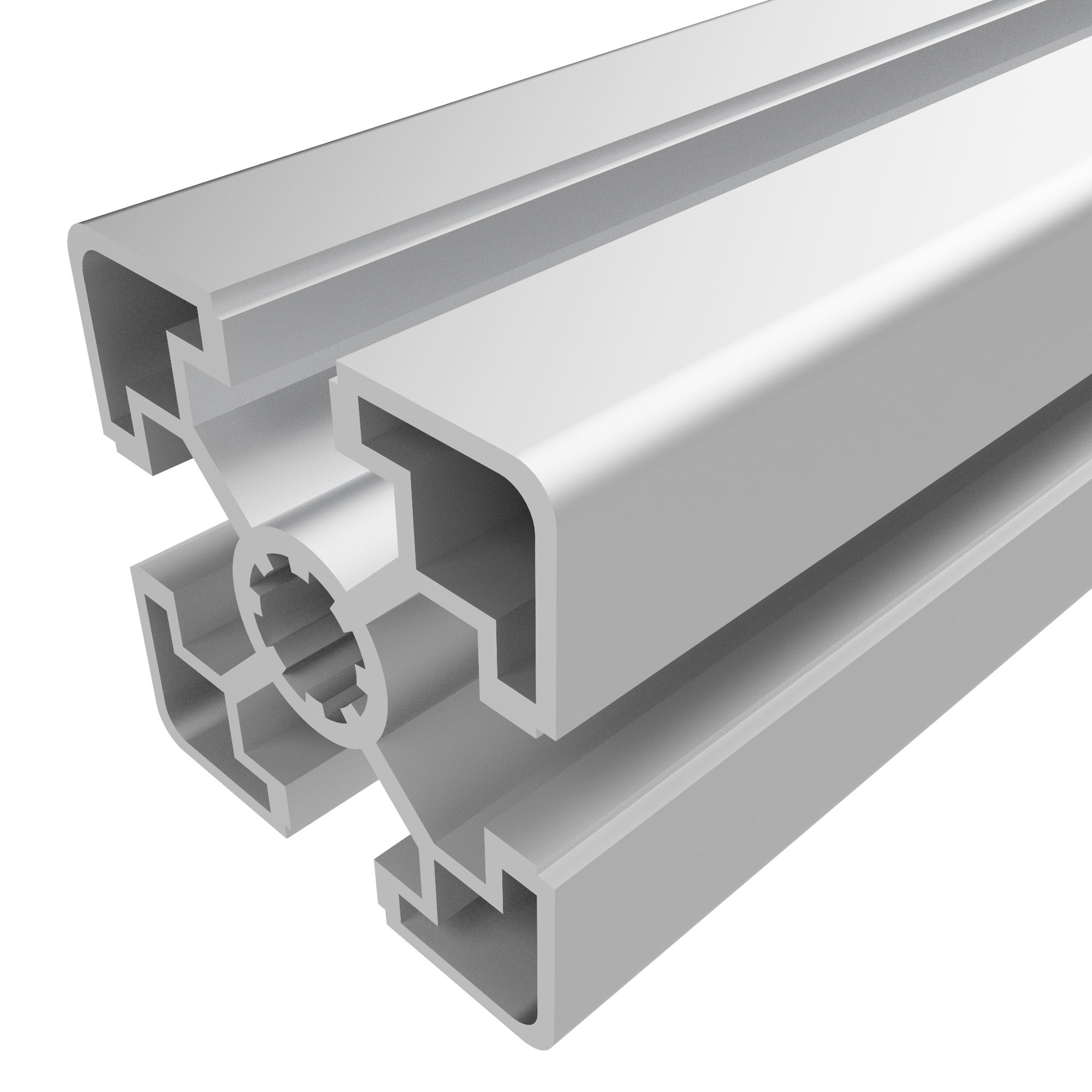

Strebenprofil 45x45L

Liefereinheit Profil: zugeschnittene Länge
Strebenprofil 45x45L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 45x45L
Strebenprofil 45x45L
Strebenprofil 45x45L
Strebenprofil 45x45L
Strebenprofil 45x45L

13,64 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 45x45, schwarz-10
Farbe: schwarz
0,62 €*
Abdeckkappe 45x45, schwarz-10
Farbe: schwarz
0,62 €*
Winkelabdeckkappe 45x45, grau-10
0,68 €*
Winkelabdeckkappe 45x45, grau-10
0,68 €*
Abdeckkappe 45x45 LO, schwarz-10
0,54 €*
Abdeckkappe 45x45 LO, schwarz-10
0,54 €*
Gesamtpreis Zubehör

13,64 € *

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PB-1210 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006826
Gewicht: 1.55 kg

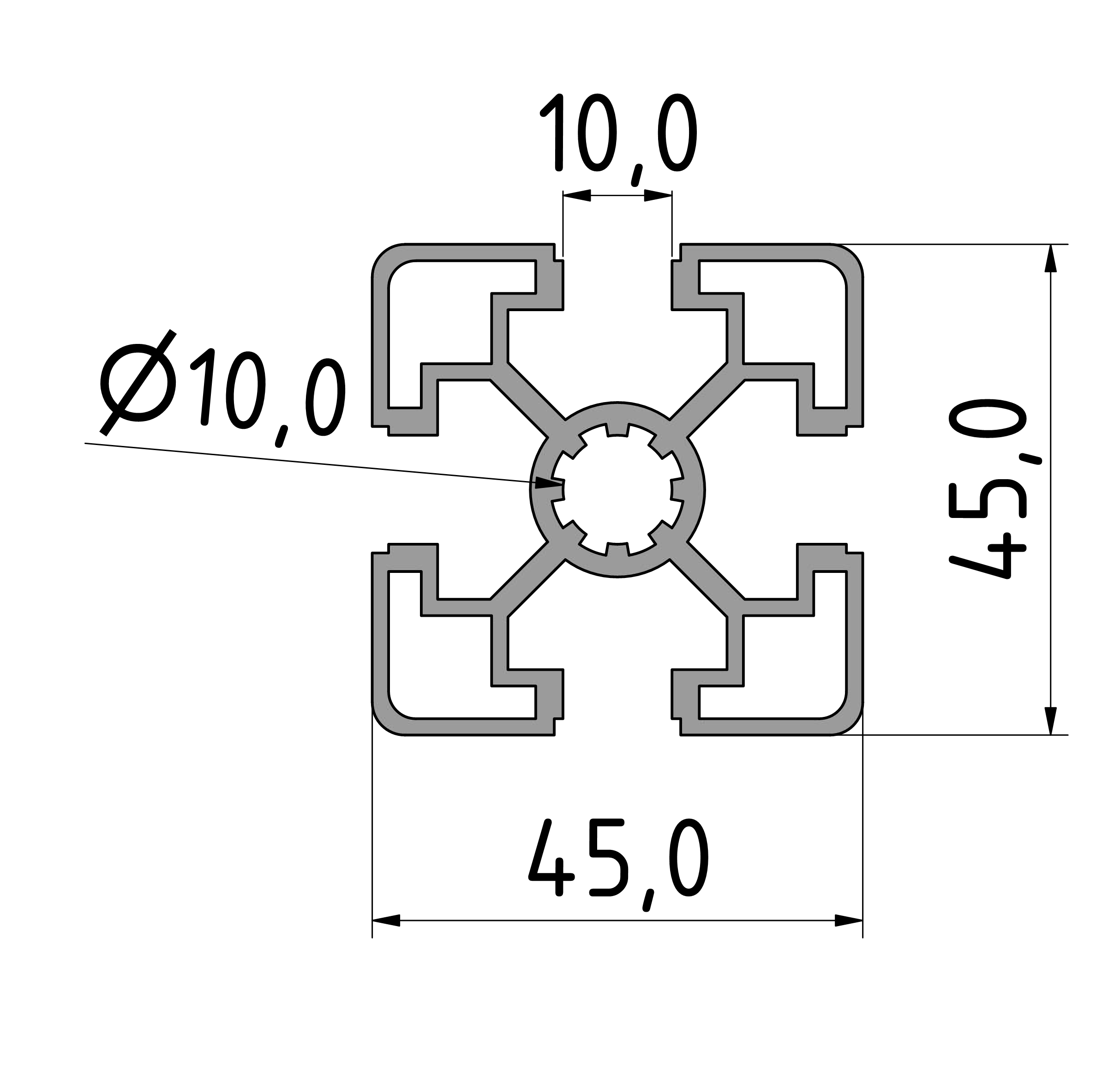

Produktinformationen "Strebenprofil 45x45L"

Die Profile im Raster 45 mit Nut 10 sind geeignet fĂĽr Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt fĂĽr Schrauben M8.

Kompatibel mit Bosch 3 842 992 425

Kompatibel mit Bosch 3 842 992 425

Details

l    11 cm4
w    4,89 cm3
Profilfläche    5,73 cm2
Gewicht    1,55 kg/m



Step-Datei

Download

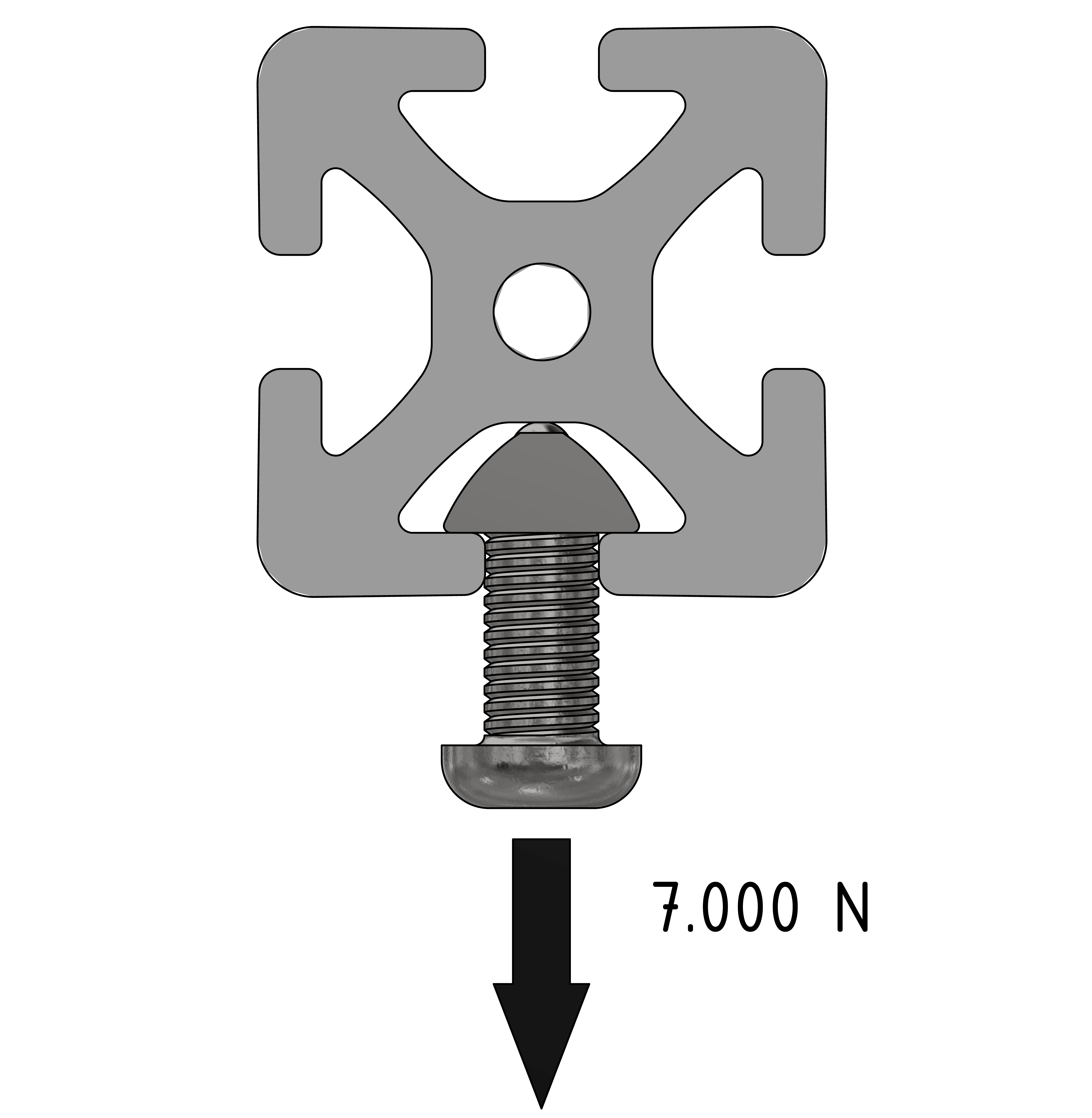

Nutauszugskraft: F=7.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 45
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 45 mm
Höhe Profil: 45 mm
Größe: 45x45 mm
Nuten: offene Nuten
Liefereinheit: Zuschnitt auf MaĂź
Liefereinheit Profil: zugeschnittene Länge
Produktgalerie ĂĽberspringen

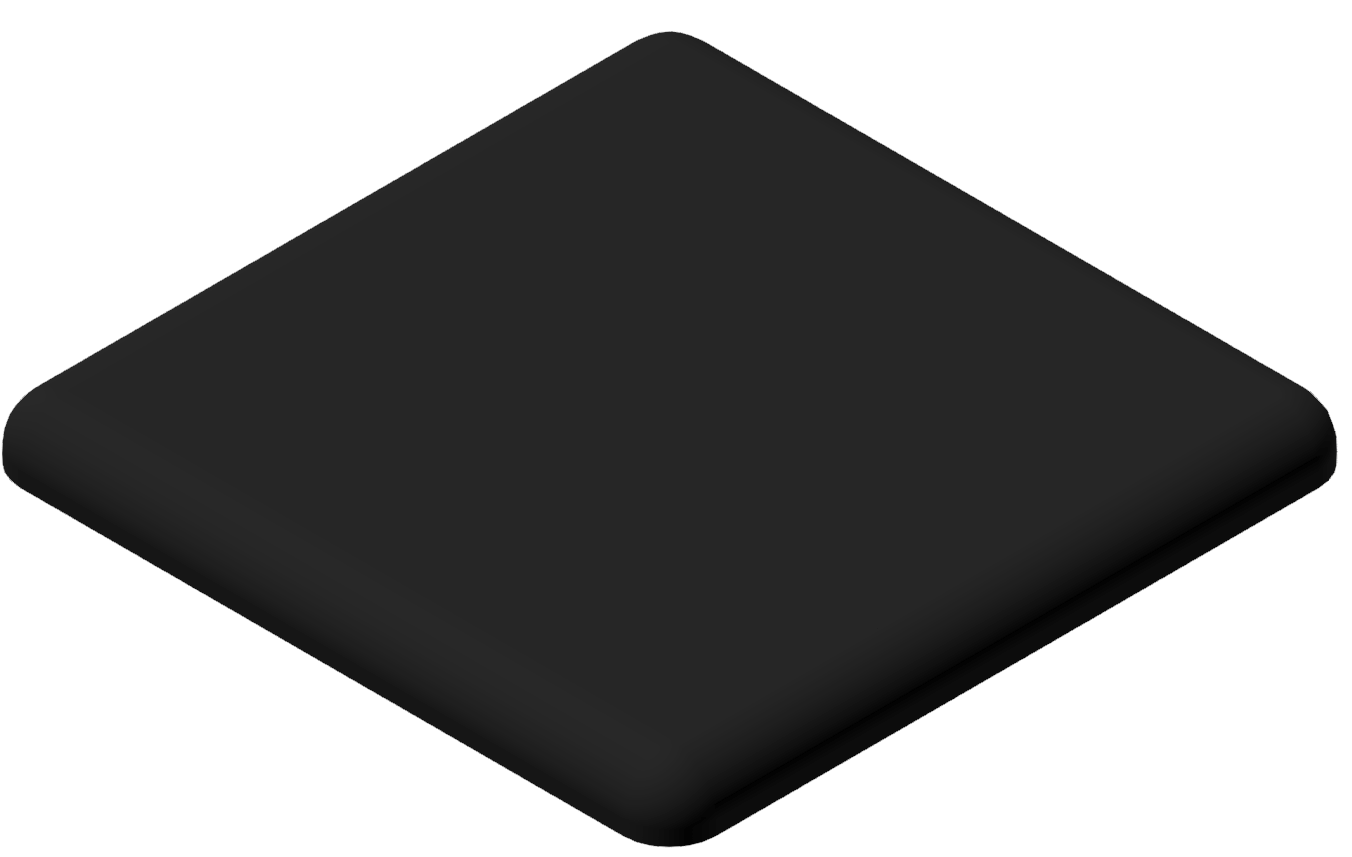

Abdeckkappe 45x45, schwarz-10 Abdeckkappe 45x45, schwarz-10
AB-3020-S
Abdeckkappe 45x45, schwarz-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,62 €*
Winkelabdeckkappe 45x45, grau-10 Winkelabdeckkappe 45x45, grau-10
ZB-3099-G
Winkelabdeckkappe 45x45, grau-10
Winkelabdeckkappen PA fĂĽr Winkel sorgen fĂĽr eine bessere Optik. Sie vermeiden Schnittverletzungen und unterbinden das Verschnutzen des Winkels. Die Montage ist simpel.

0,68 €*

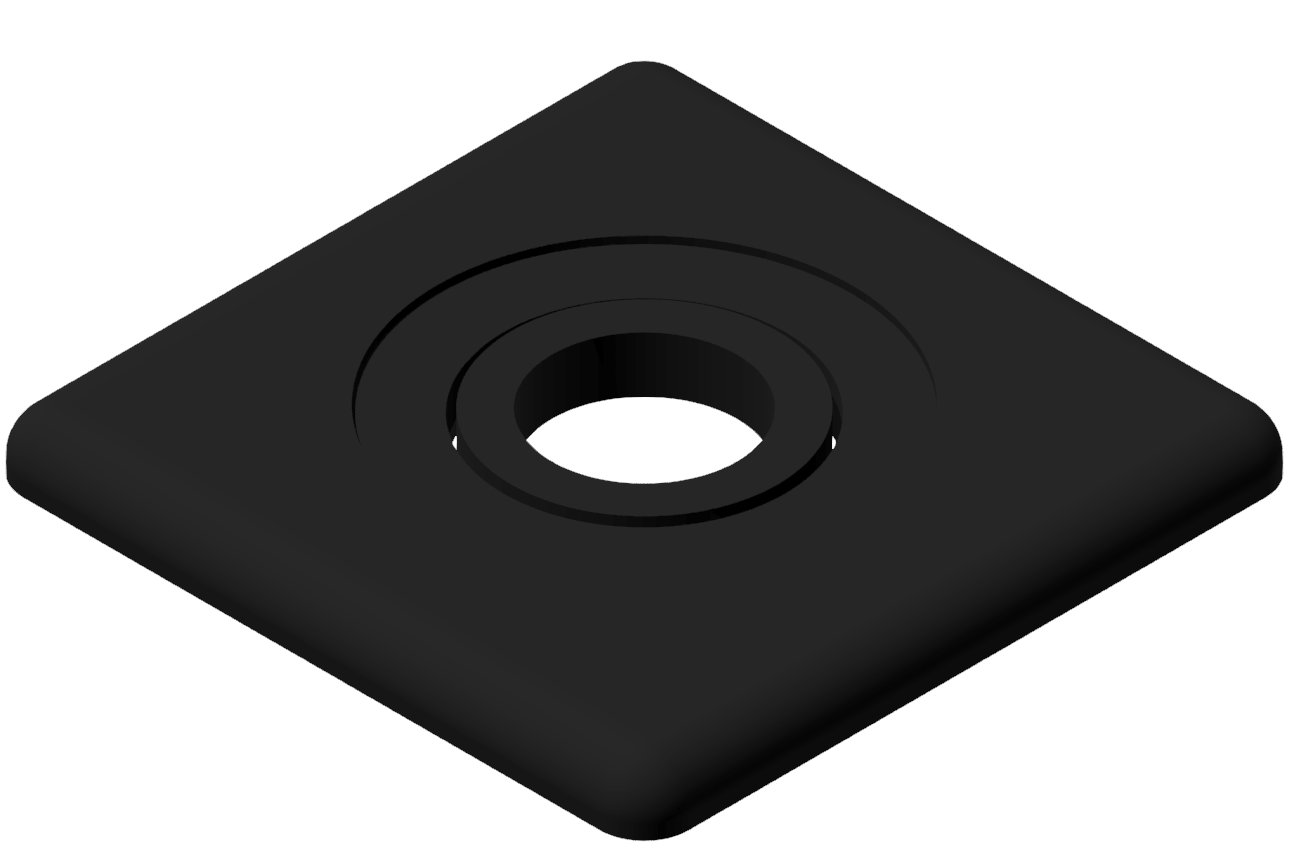

Abdeckkappe 45x45 LO, schwarz-10 Abdeckkappe 45x45 LO, schwarz-10
AB-3025
Abdeckkappe 45x45 LO, schwarz-10
Sorgen Sie für eine optimale Befestigung mit der Abdeckkappe 45x45 LO in Schwarz. Diese hochwertige Kappe ist ideal, um an der Stirnseite eines Profils einen Stellfuß mit Gewinde sicher und fest anzubringen. Sie schützt das Profil vor Schmutz und Beschädigungen, während sie für eine ästhetische Optik sorgt. Passend für Aluminiumprofile der Größe 45x45, ist sie robust, langlebig und einfach zu montieren. Perfekt für Ihre Projekte

0,54 €*
Produktgalerie ĂĽberspringen

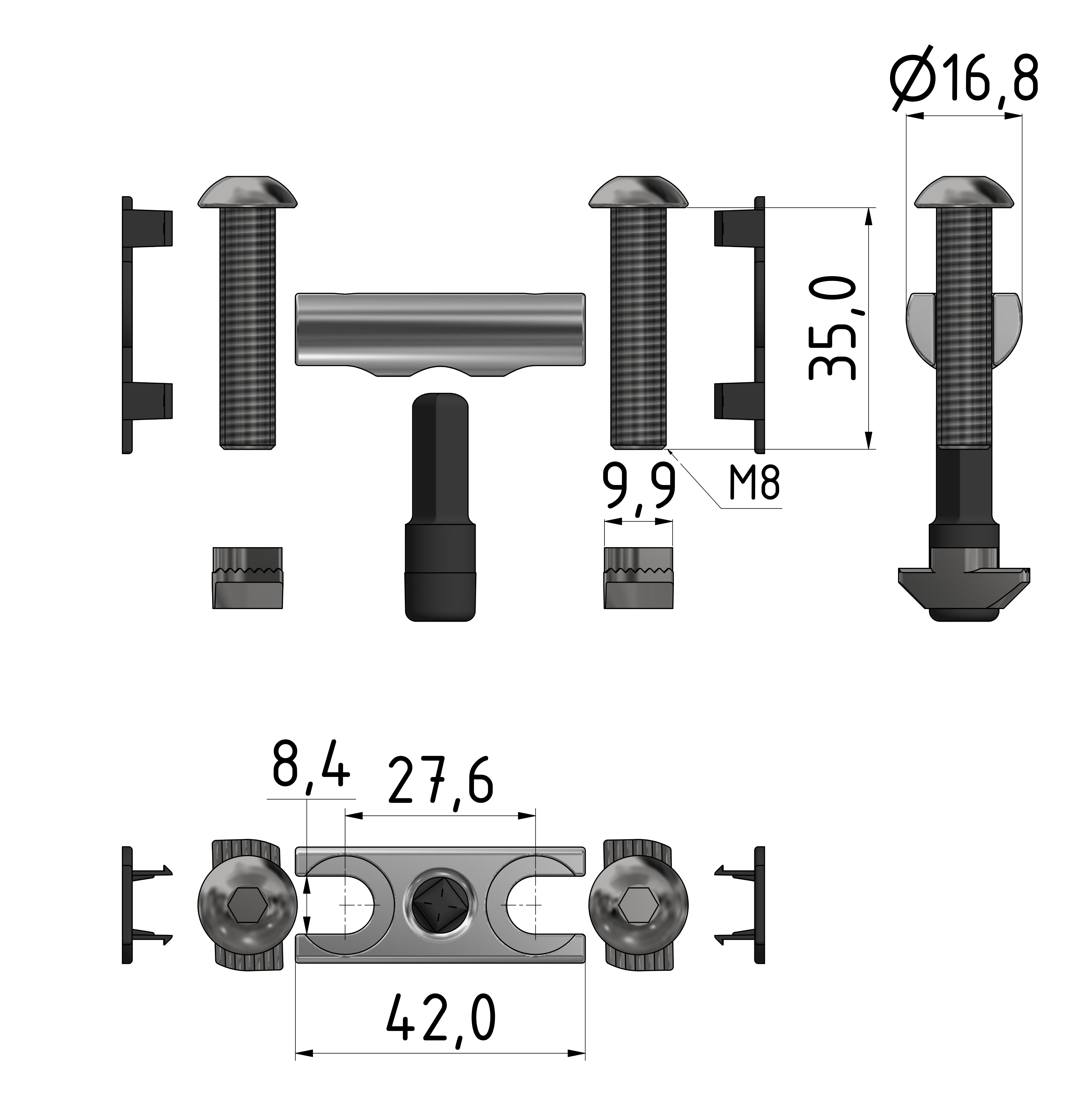

Bolzenverbindersatz 45 , verzinkt-10 Bolzenverbindersatz 45 , verzinkt-10
VB-3015
Bolzenverbindersatz 45 , verzinkt-10
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,45 €*

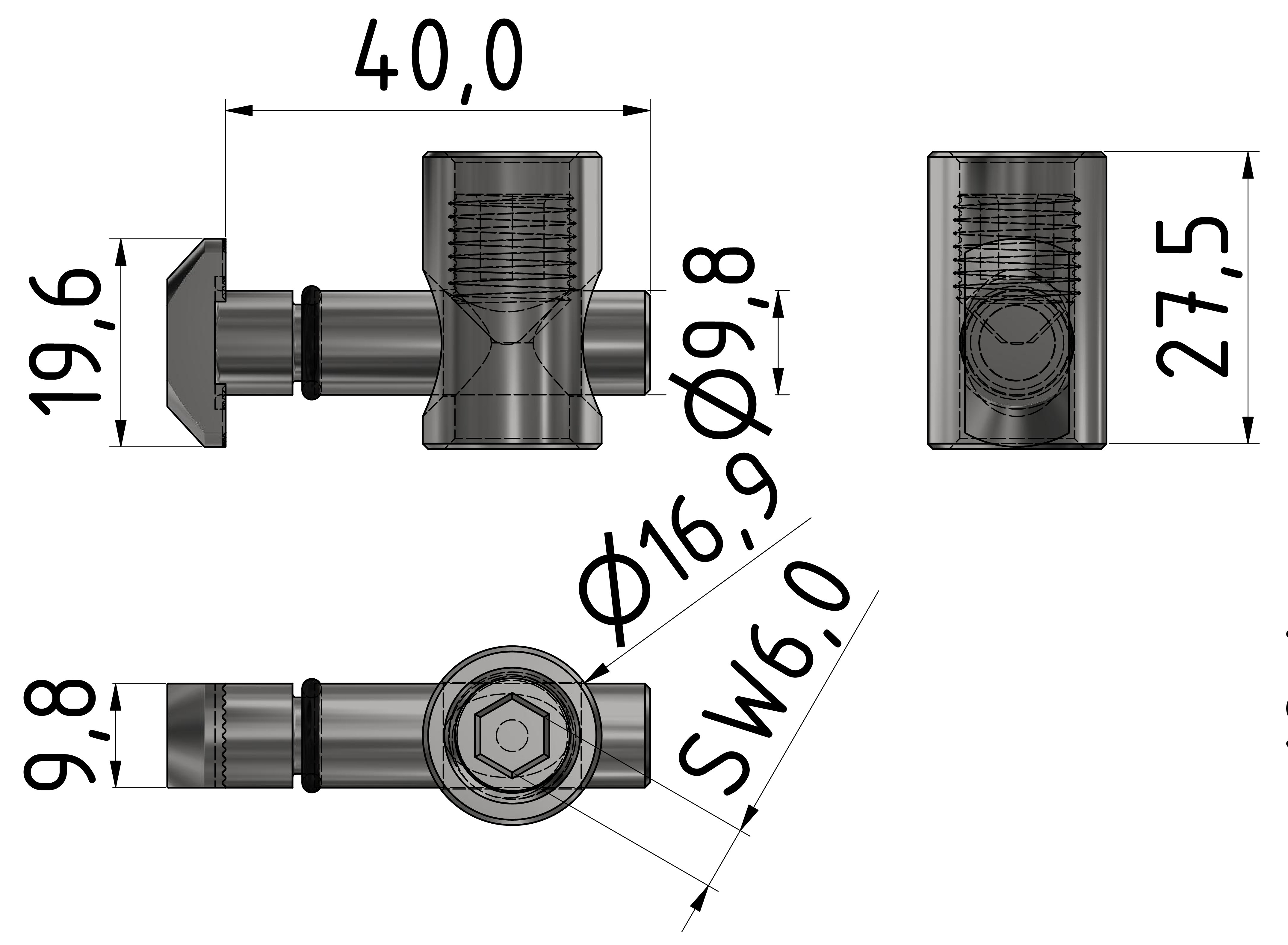

Schnellspannverbinder 0°, verzinkt-10 Schnellspannverbinder 0°, verzinkt-10
VB-3050
Schnellspannverbinder 0°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*

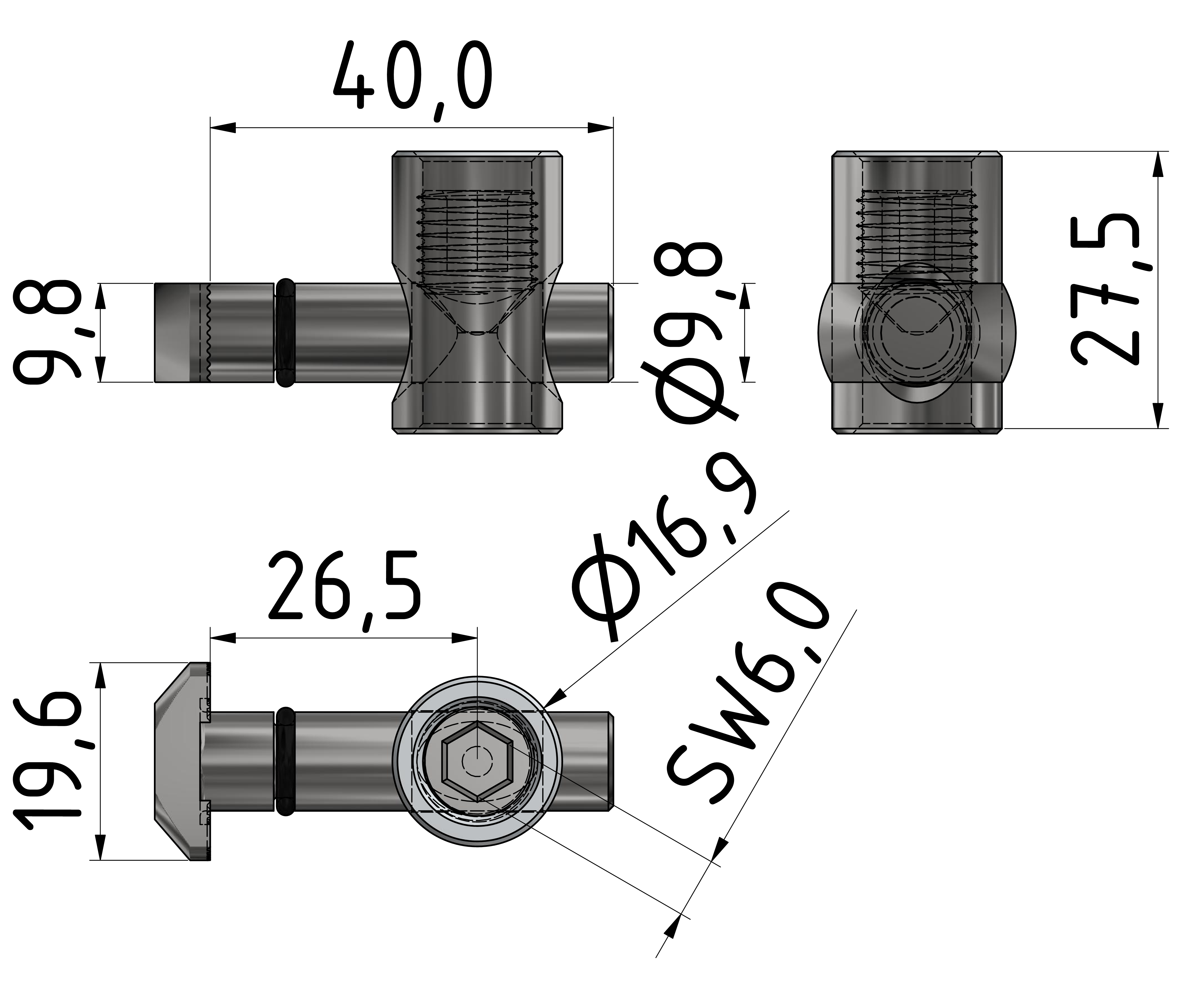

Schnellspannverbinder 90°, verzinkt-10 Schnellspannverbinder 90°, verzinkt-10
VB-3045
Schnellspannverbinder 90°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*

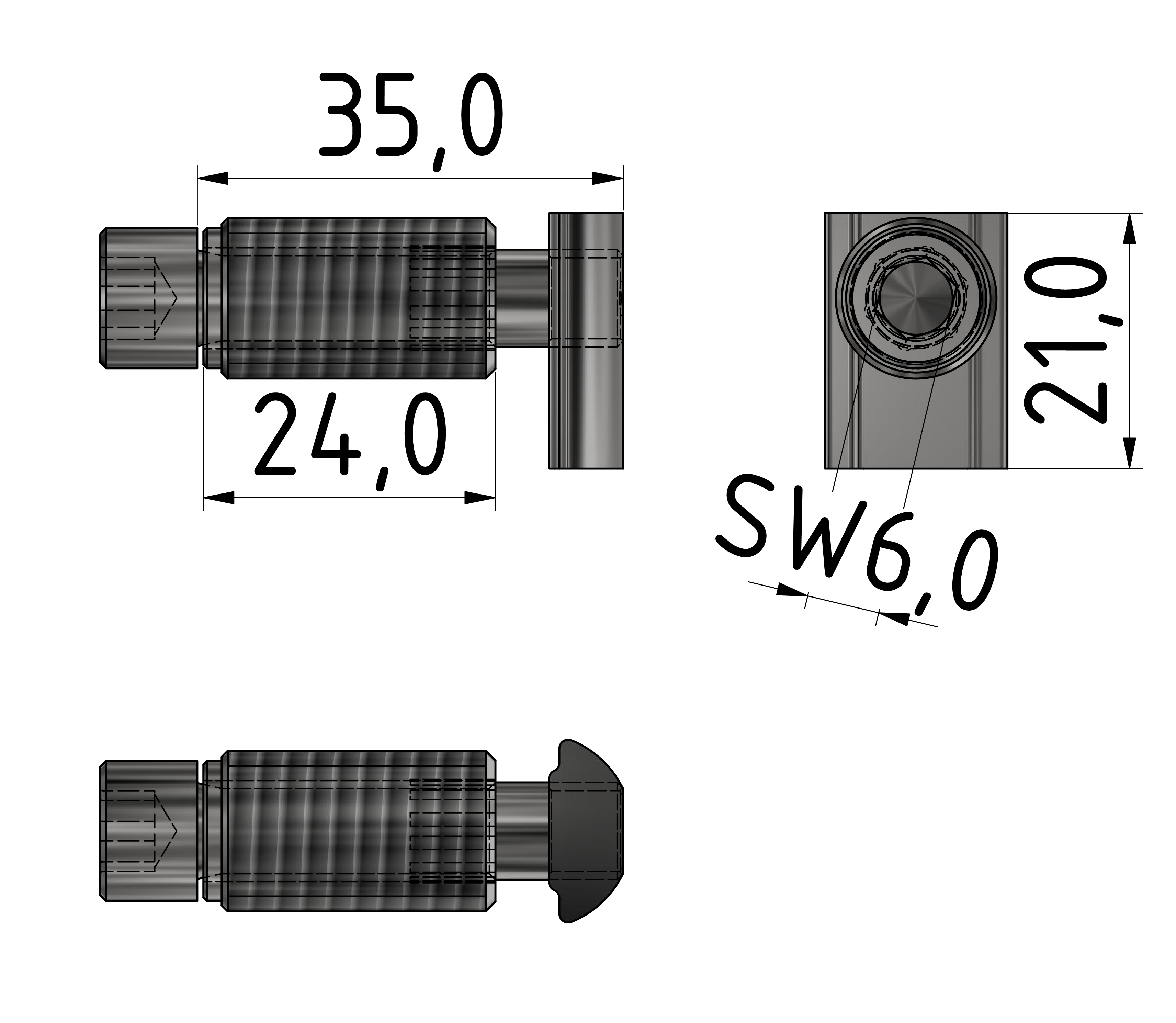

T-Matic Verbindungssatz 45x45L+45x90L, verzinkt-10 T-Matic Verbindungssatz 45x45L+45x90L, verzinkt-10
VB-3035
T-Matic Verbindungssatz 45x45L+45x90L, verzinkt-10
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil,Nur verwenden für 45x45L und 45x90L

4,70 €*
Winkelsatz 45x45, natur grau-10 Winkelsatz 45x45, natur grau-10
ZB-3095-G
Winkelsatz 45x45, natur grau-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*

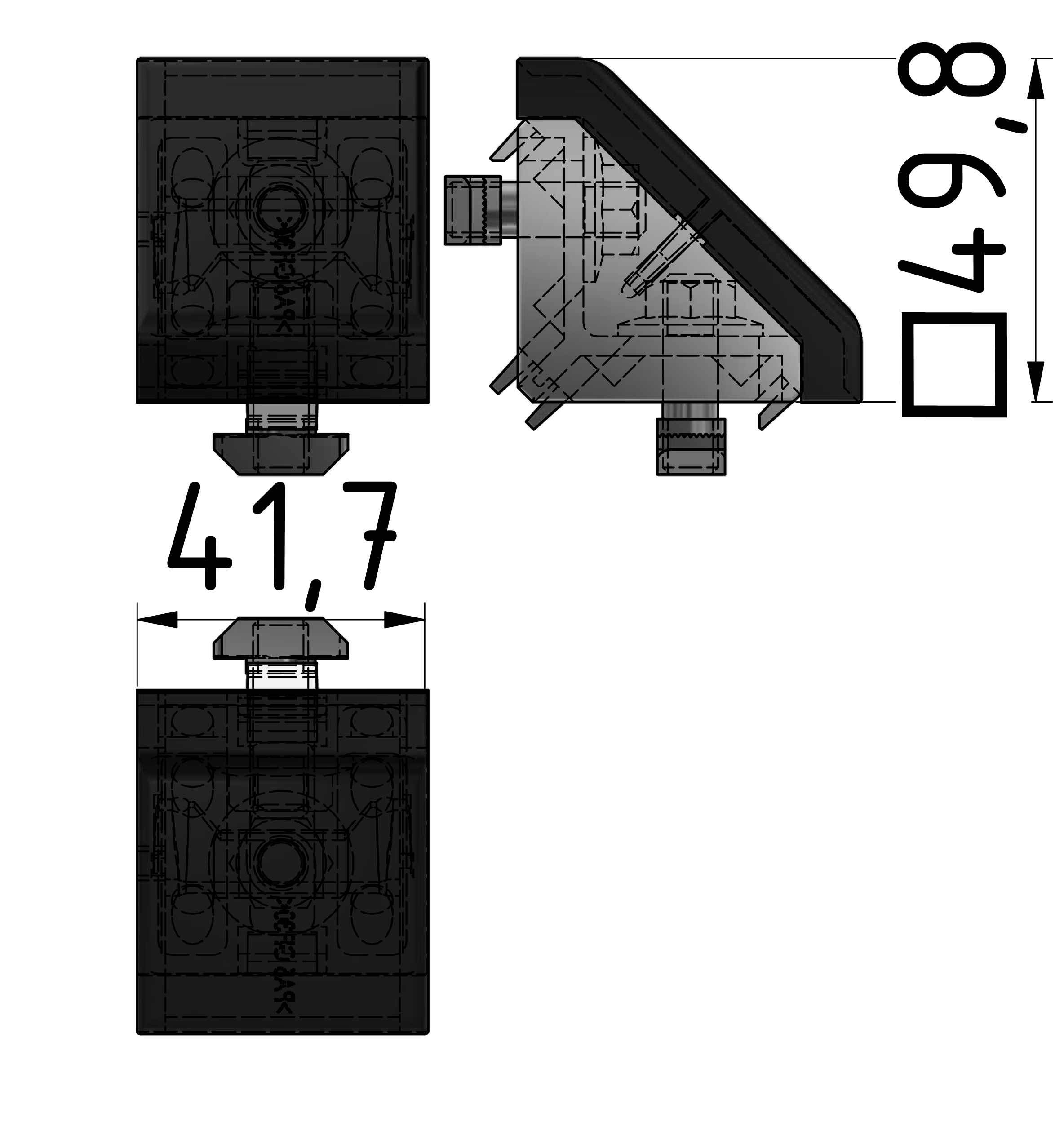

Winkelsatz 45x45, natur-10 Winkelsatz 45x45, natur-10
ZB-3095-N
Winkelsatz 45x45, natur-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*
Winkelsatz 45x45, weiĂźaluminium-10 Winkelsatz 45x45, weiĂźaluminium-10
ZB-3095-W
Winkelsatz 45x45, weiĂźaluminium-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Varianten ab 3,10 €*
4,71 €*
