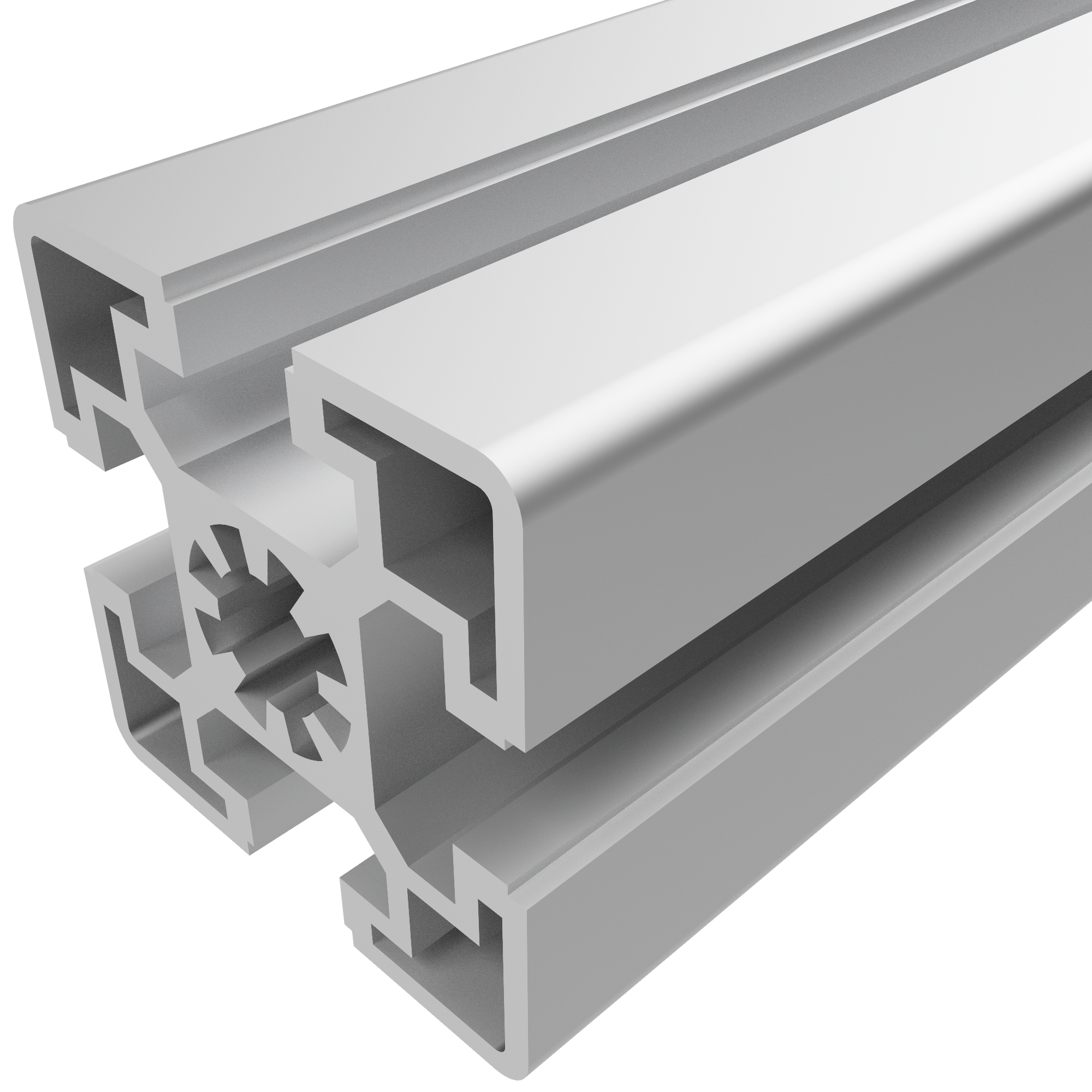

Strebenprofil 45x45

Liefereinheit Profil: 2000 mm Stange
Strebenprofil 45x45
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 45x45
Strebenprofil 45x45
Strebenprofil 45x45
Strebenprofil 45x45
Strebenprofil 45x45
Menge Preis pro StĂĽck
bis 15
32,16 €*
ab 16 bis 31
30,37 €*
ab 32 bis 191
27,69 €*
ab 192
25,72 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 45x45, schwarz-10
Farbe: schwarz
0,62 €*
Abdeckkappe 45x45, schwarz-10
Farbe: schwarz
0,62 €*
Abdeckkappe 45x45, grau-10
Farbe: grau
0,62 €*
Abdeckkappe 45x45, grau-10
Farbe: grau
0,62 €*
Abdeckkappe 45x45 LO, schwarz-10
0,54 €*
Abdeckkappe 45x45 LO, schwarz-10
0,54 €*
Bolzenverbindersatz 45 , verzinkt-10
3,45 €*
Bolzenverbindersatz 45 , verzinkt-10
3,45 €*
Schnellspannverbinder 0°, verzinkt-10
1,99 €*
Schnellspannverbinder 0°, verzinkt-10
1,99 €*
Schnellspannverbinder 90°, verzinkt-10
1,99 €*
Schnellspannverbinder 90°, verzinkt-10
1,99 €*
T-Matic Verbindungssatz, verzinkt-10
4,70 €*
T-Matic Verbindungssatz, verzinkt-10
4,70 €*
Winkelsatz 45x45, natur grau-10
Farbe: grau
3,10 €*
Winkelsatz 45x45, natur grau-10
Farbe: grau
3,10 €*
Winkelsatz 45x45, natur-10
Farbe: Aluminium natur
3,10 €*
Winkelsatz 45x45, natur-10
Farbe: Aluminium natur
3,10 €*
Winkelsatz 45x45, weiĂźaluminium-10
Farbe: weiĂźaluminium
4,71 €*
Winkelsatz 45x45, weiĂźaluminium-10
Farbe: weiĂźaluminium
4,71 €*
Gesamtpreis Zubehör

32,16 € *

PDF-Datenblatt
Produktnummer: PB-1235 SN2000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1010155
Länge: 2000 mm
Gewicht: 4.056 kg

Produktinformationen "Strebenprofil 45x45"

Die Profile Raster 45 mit Nut 10 sind für verschiedenste Baugruppen geeignet.Die Nuten  sind ausgelegt für Schrauben M8.


Kompatibel mit Bosch 3 842 990 520

Kompatibel mit Bosch 3 842 990 520

Details

l    13,94 cm4
w    6,91 cm3
Profilfläche    7,5 cm2
Gewicht    2,03 kg/m

Step-Datei

Download
Nutauszugskraft: F=12.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 45
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 45 mm
Höhe Profil: 45 mm
Größe: 45x45 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 2000 mm Stange
Produktgalerie ĂĽberspringen
Abdeckkappe 45x45, schwarz-10 Abdeckkappe 45x45, schwarz-10
AB-3020-S
Abdeckkappe 45x45, schwarz-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,62 €*

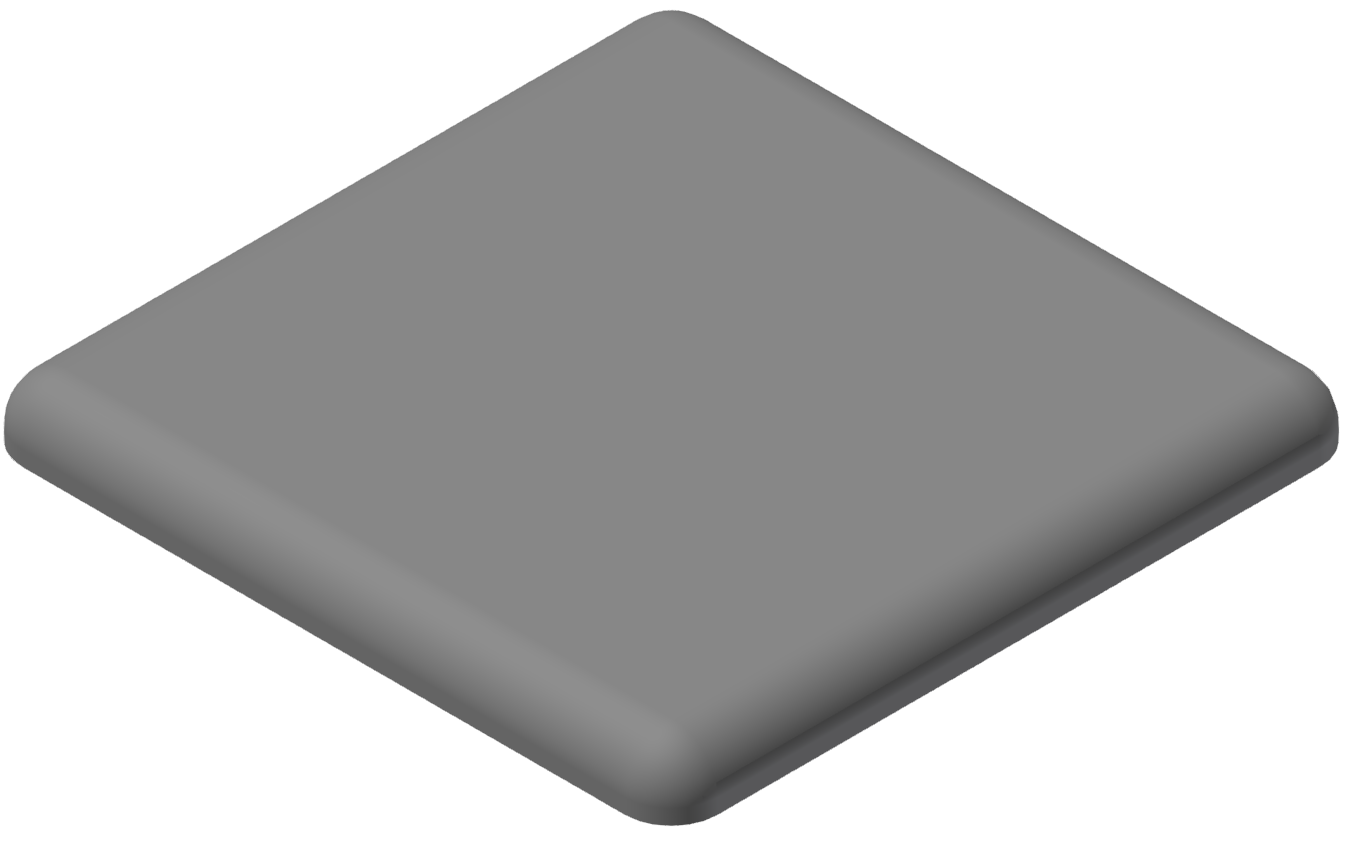

Abdeckkappe 45x45, grau-10 Abdeckkappe 45x45, grau-10
AB-3020-G
Abdeckkappe 45x45, grau-10
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

0,62 €*
Abdeckkappe 45x45 LO, schwarz-10 Abdeckkappe 45x45 LO, schwarz-10
AB-3025
Abdeckkappe 45x45 LO, schwarz-10
Sorgen Sie für eine optimale Befestigung mit der Abdeckkappe 45x45 LO in Schwarz. Diese hochwertige Kappe ist ideal, um an der Stirnseite eines Profils einen Stellfuß mit Gewinde sicher und fest anzubringen. Sie schützt das Profil vor Schmutz und Beschädigungen, während sie für eine ästhetische Optik sorgt. Passend für Aluminiumprofile der Größe 45x45, ist sie robust, langlebig und einfach zu montieren. Perfekt für Ihre Projekte

0,54 €*
Produktgalerie ĂĽberspringen
Bolzenverbindersatz 45 , verzinkt-10 Bolzenverbindersatz 45 , verzinkt-10
VB-3015
Bolzenverbindersatz 45 , verzinkt-10
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,45 €*
Schnellspannverbinder 0°, verzinkt-10 Schnellspannverbinder 0°, verzinkt-10
VB-3050
Schnellspannverbinder 0°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*
Schnellspannverbinder 90°, verzinkt-10 Schnellspannverbinder 90°, verzinkt-10
VB-3045
Schnellspannverbinder 90°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*
T-Matic Verbindungssatz, verzinkt-10 T-Matic Verbindungssatz, verzinkt-10
VB-3037
T-Matic Verbindungssatz, verzinkt-10
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil, Nicht verwenden für 45x45L und 45x90L

4,70 €*
Winkelsatz 45x45, natur grau-10 Winkelsatz 45x45, natur grau-10
ZB-3095-G
Winkelsatz 45x45, natur grau-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*
Winkelsatz 45x45, natur-10 Winkelsatz 45x45, natur-10
ZB-3095-N
Winkelsatz 45x45, natur-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*
Winkelsatz 45x45, weiĂźaluminium-10 Winkelsatz 45x45, weiĂźaluminium-10
ZB-3095-W
Winkelsatz 45x45, weiĂźaluminium-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.
