Profil X 8 80x80 8NO leicht, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
| Menge | Preis pro Stück |
|---|---|
| bis 1 |
428,21 €*
|
| ab 2 |
414,97 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
71,37 € *
Produktnummer:
PI-6120 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006805
Gewicht:
5.39 kg
Produktinformationen "Profil X 8 80x80 8NO leicht, natur"
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Zuschnitt max. 6000 mm
Zuschnitt max. 6000 mm
Kompatibel mit item 0.0.493.04
Details
Ix 138,57 cm4
Iy 138,57 cm4
Wx 34,64 cm3
Wy 34,64 cm3
Profilfläche 19,96 cm2
Gewicht 5,39 kg/m
Iy 138,57 cm4
Wx 34,64 cm3
Wy 34,64 cm3
Profilfläche 19,96 cm2
Gewicht 5,39 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, X |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | 4 Seiten geschlossen |
| Funktionsintegration: | einfache Nutöffnung (NO) |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie überspringen
3,67 €*
AI-6030

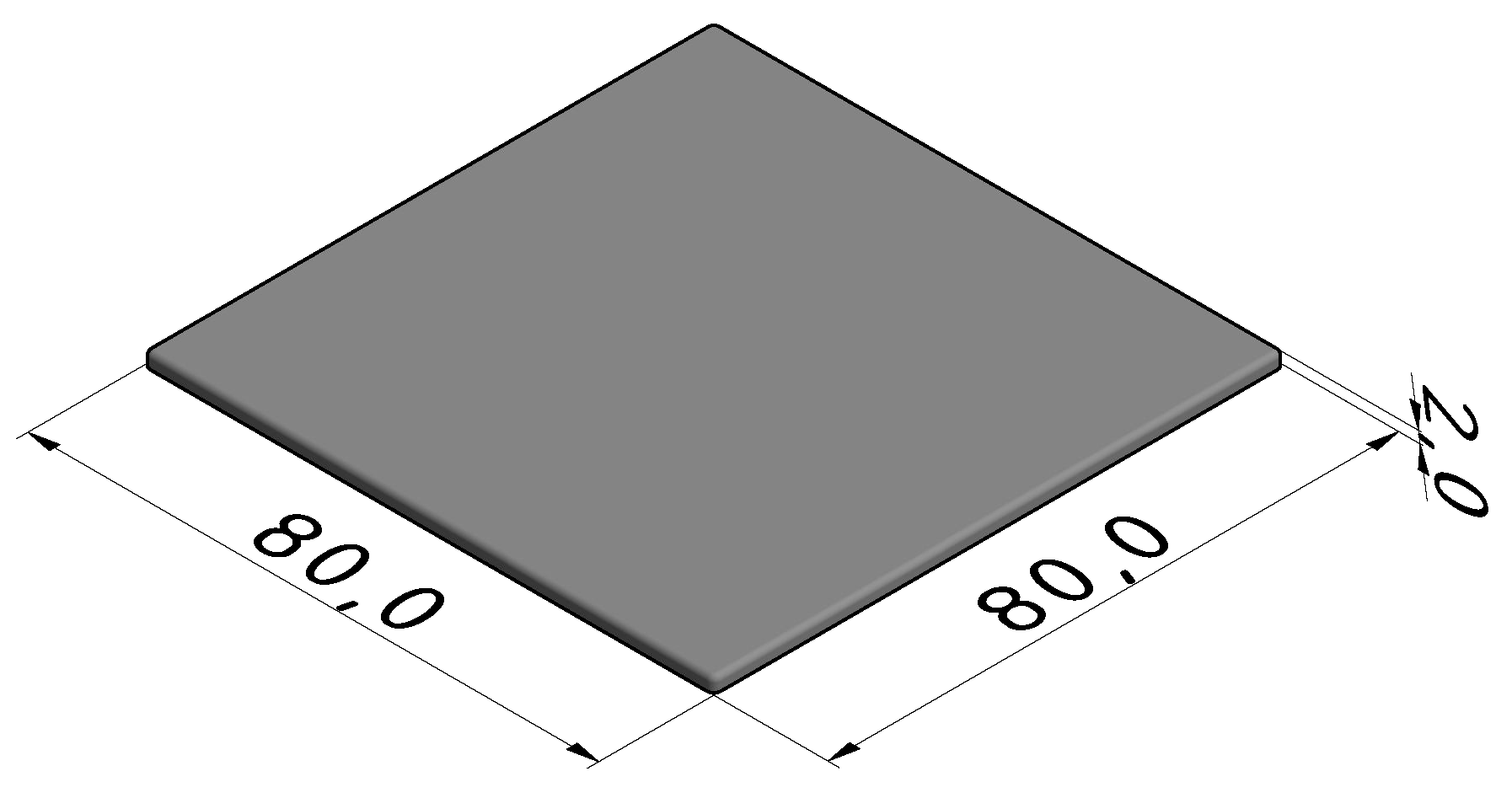

Abdeckkappe X 8 80x80, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
