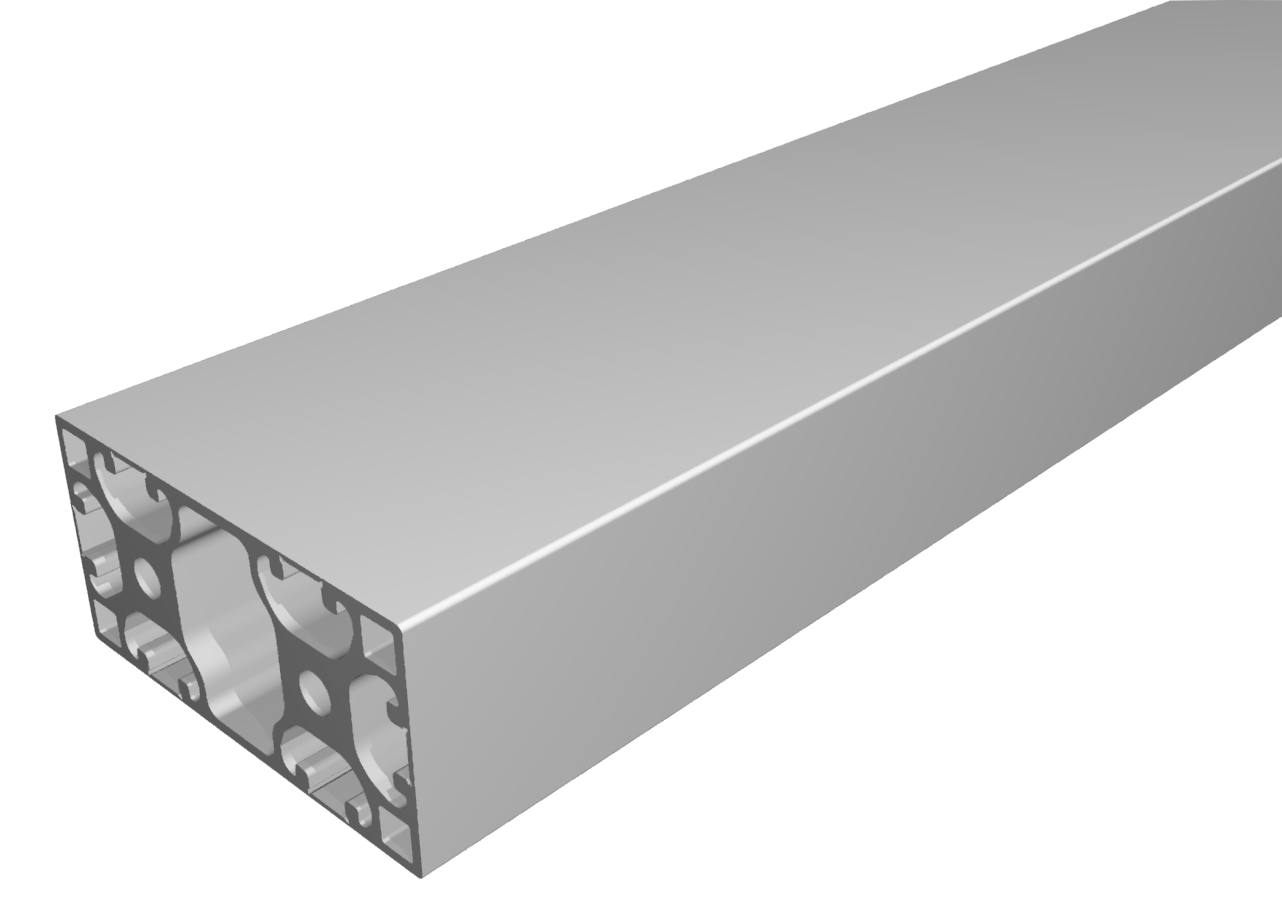

Profil X 8 80x40 6NO leicht, natur
Maunsystem GmbH
49,10 €*
Gesamtpreis inkl. Zubehör 49,10 €*
Preis pro 1000 mm: 49,10 €
*
Zuschnittskosten: 2,10 €
Anbei finden Sie passende Artikel
Produktnummer:
PI-6110 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006804
Gewicht:
3.21 kg
Produktinformationen "Profil X 8 80x40 6NO leicht, natur"

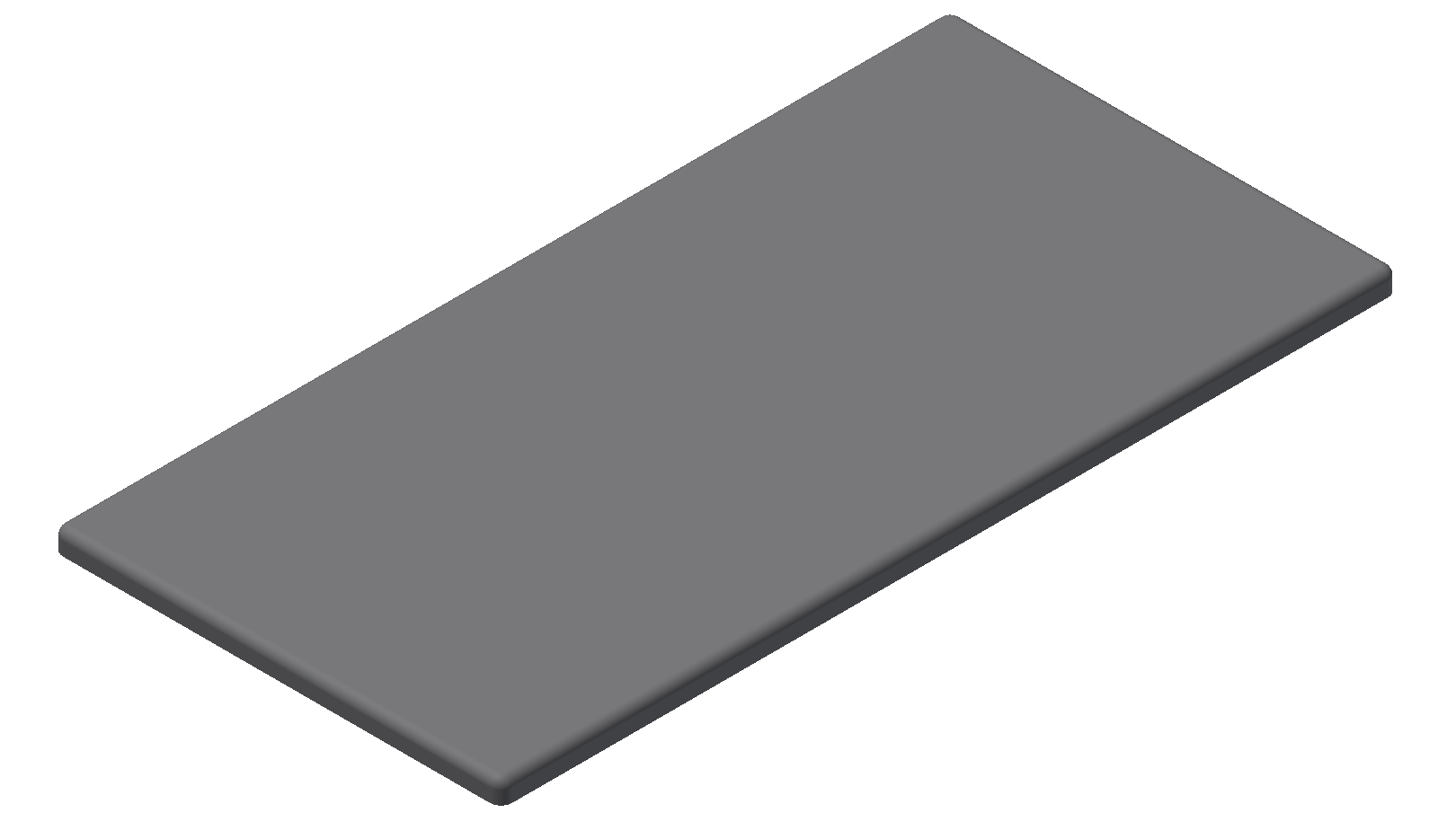

Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Zuschnitt max. 6000 mm
Zuschnitt max. 6000 mm
Kompatibel mit item 0.0.493.01
Details
Ix 18,3 cm4
Iy 75,12 cm4
Wx 9,15 cm3
Wy 18,78 cm3
Profilfläche 6,9 cm2
Gewicht 1,86 kg/m
Iy 75,12 cm4
Wx 9,15 cm3
Wy 18,78 cm3
Profilfläche 6,9 cm2
Gewicht 1,86 kg/m
Step-Datei
Download| Eloxal: | E6EV1 10-15 µm silber |
|---|---|
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 XMS |
| Bauart: | leicht |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

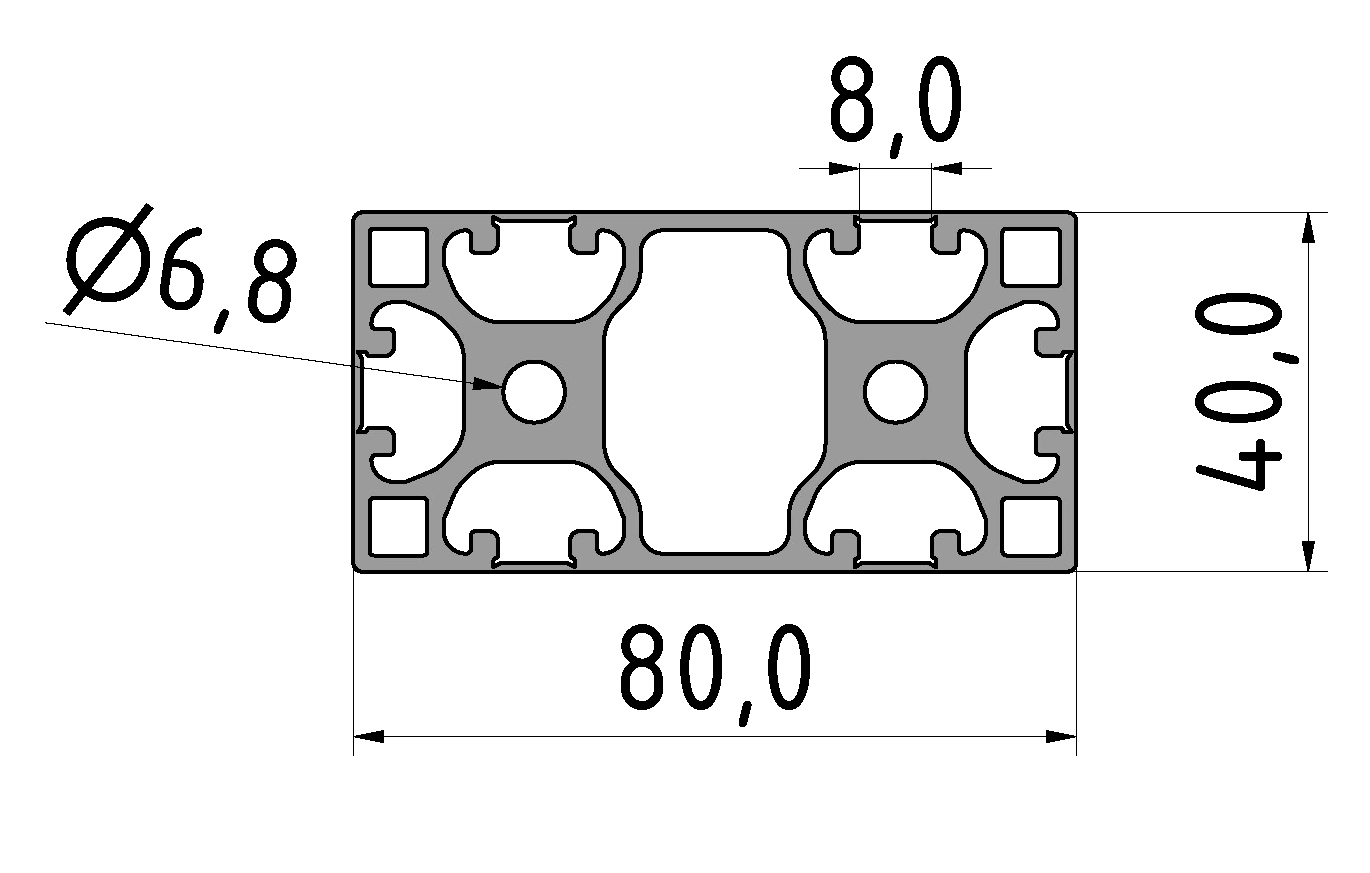

| Größe: | 80x40 mm |
| Nuten: | 4 Seiten geschlossen |
| Liefereinheit: | Zuschnitte |
| Liefereinheit Profil: | zugeschnittene Länge |
PI-6110 SN6000
Profil X 8 80x40 6NO leicht, natur
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.Lieferlänge 6030 mm
