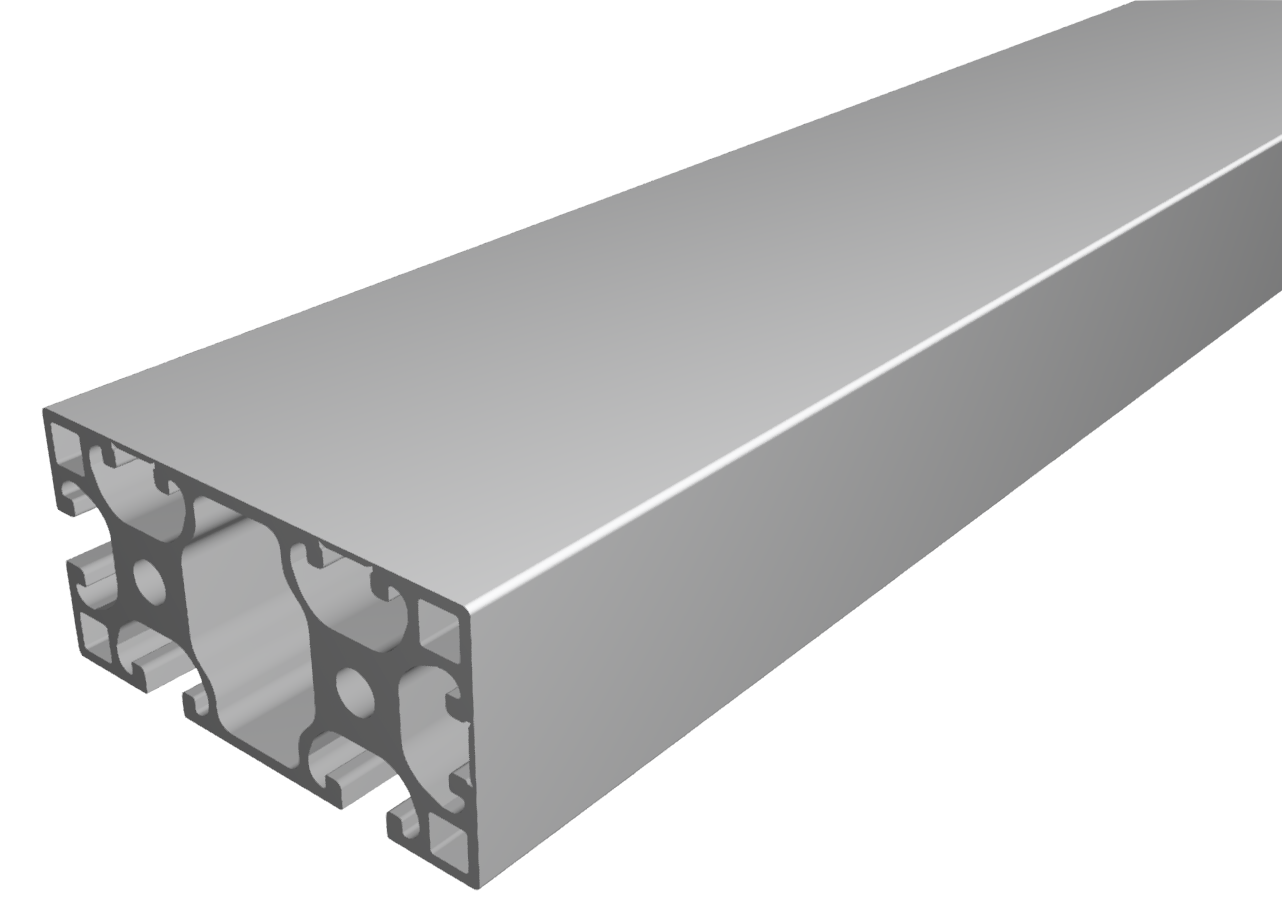

Profil X 8 80x40 3NO90 leicht, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
53,43 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
53,43 € *
Produktnummer:
PI-6025 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006801
Gewicht:
3.15 kg
Produktinformationen "Profil X 8 80x40 3NO90 leicht, natur"
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Details
Ix cm4
Iy cm4
Wx cm3
Wy cm3
Profilfläche cm2
Gewicht kg/m
Iy cm4
Wx cm3
Wy cm3
Profilfläche cm2
Gewicht kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, X |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 80 mm |
| Höhe Profil: | 40 mm |
| Größe: | 80x40 mm |
| Nuten: | 2 Seiten geschlossen 90° |
| Funktionsintegration: | einfache Nutöffnung (NO) |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
AI-6020
Abdeckkappe X 8 80x40, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
