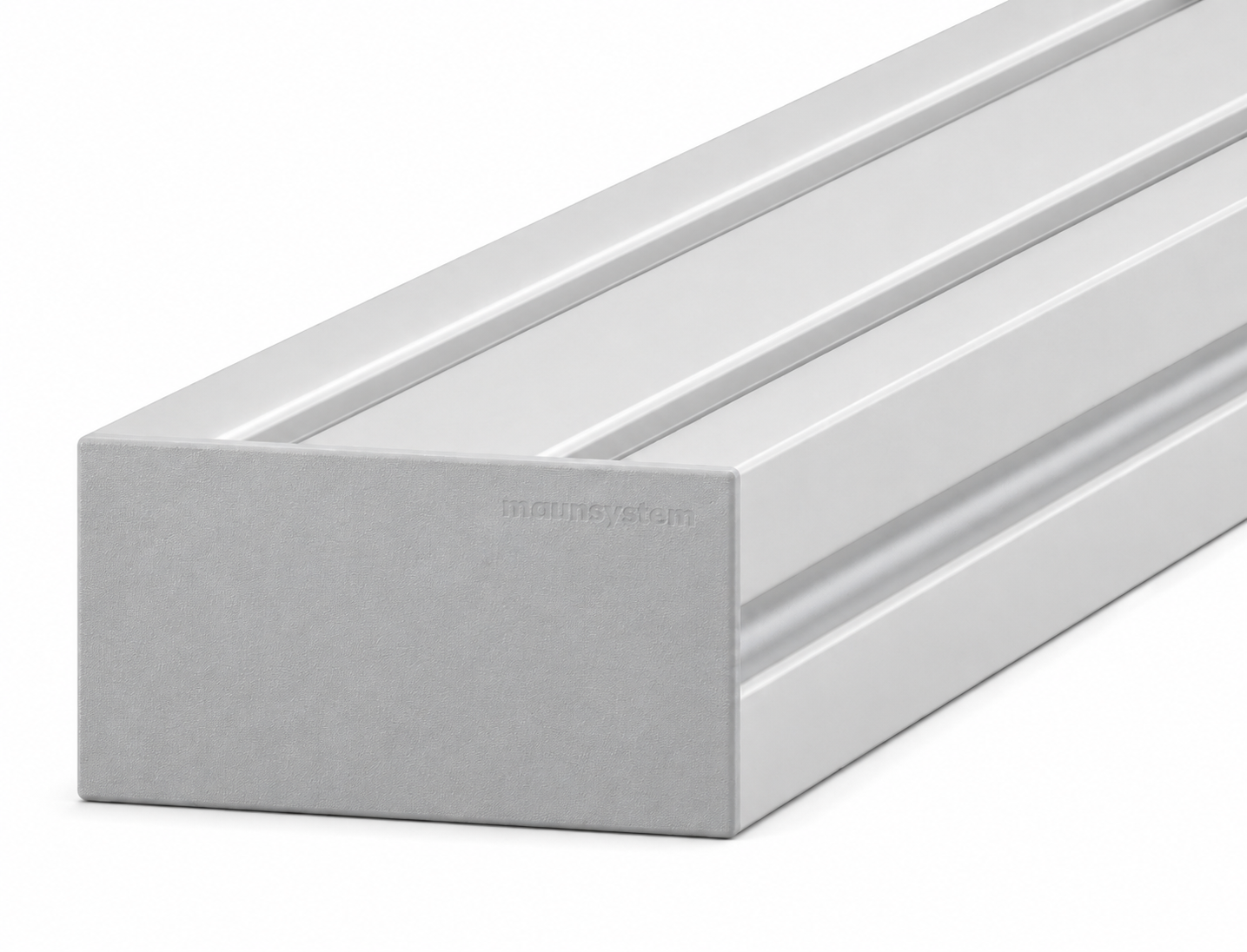

Profil X 8 80x40 2N K15 - XMS, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
66,91 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
66,91 € *
Produktnummer:
PI-6171 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1017820
Gewicht:
2.94 kg
Produktinformationen "Profil X 8 80x40 2N K15 - XMS, natur"
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Zuschnitt max. 6000 mm
Zuschnitt max. 6000 mm
Kompatibel mit item 0.0.643.07
Details
- Eigenschaft natur
- ESD ESD-sicher = Ja Fläche
- A = 10,87 cm2 Flächenträgheitsmoment Torsion It = 5,01 cm4
- Flächenträgheitsmoment um x-Achse Ix = 17,63 cm4
- Flächenträgheitsmoment um y-Achse Iy = 70,56 cm4
- Gewicht spez. Länge [kg/m] m = 2,94 kg/m
- Liefereinheit Zuschnitt max. 6000 mm
- Material Al, eloxiert Widerstandsmoment um x-Achse Wx = 8,21 cm3
- Widerstandsmoment um y-Achse Wy = 17,64 cm3
| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, XMS |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 80 mm |
| Größe: | 80x40 mm |
| Nuten: | 1 Seite geschlossen |
| Funktionsintegration: | Kabelkanalöffnung |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
