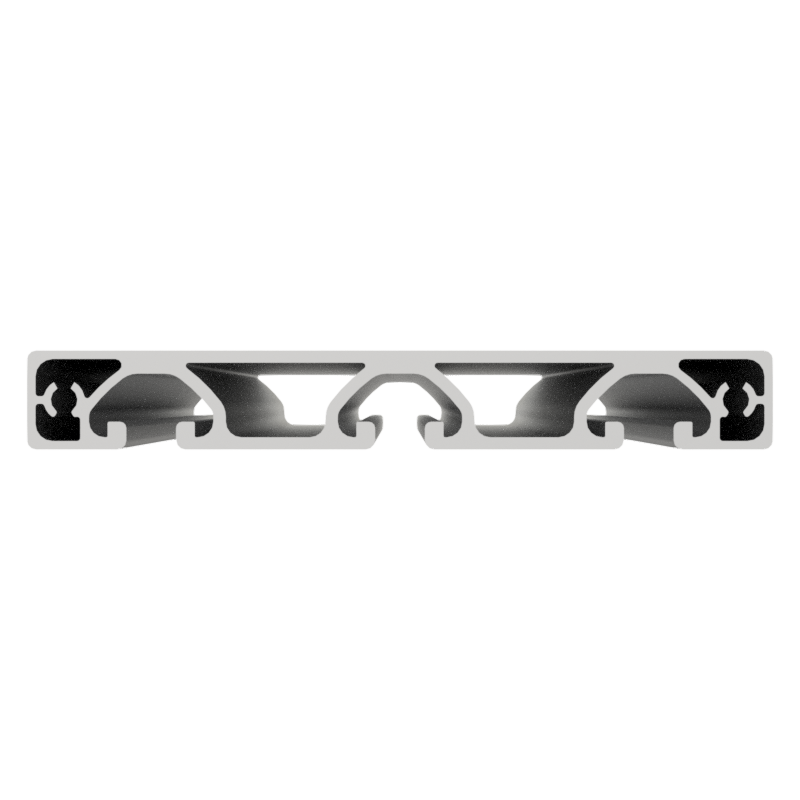

Profil 8 120x16 E, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
29,33 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
29,33 € *
Produktnummer:
PI-1019 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006651
Gewicht:
0.6 kg
Produktinformationen "Profil 8 120x16 E, natur"
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Kompatibel mit item 0.0.650.86
Details
Ix 2,31 cm4
Iy 87,54 cm4
Wx 2,77 cm3
Wy 14,59 cm3
Profilfläche 6,97 cm2
Gewicht 1,89 kg/m
Iy 87,54 cm4
Wx 2,77 cm3
Wy 14,59 cm3
Profilfläche 6,97 cm2
Gewicht 1,89 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | economy |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

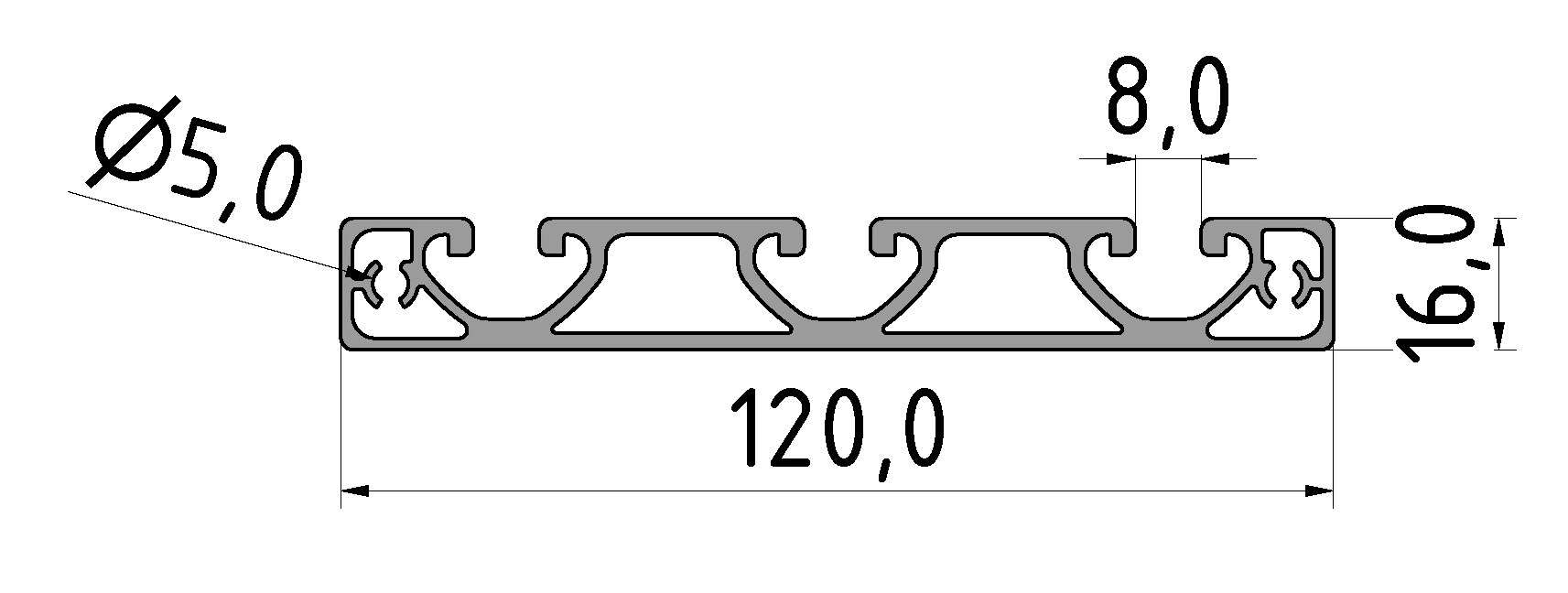

| Breite Profil: | 120 mm |
| Höhe Profil: | 16 mm |
| Größe: | 120x16 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf MaĂź |
| Liefereinheit Profil: | zugeschnittene Länge |
