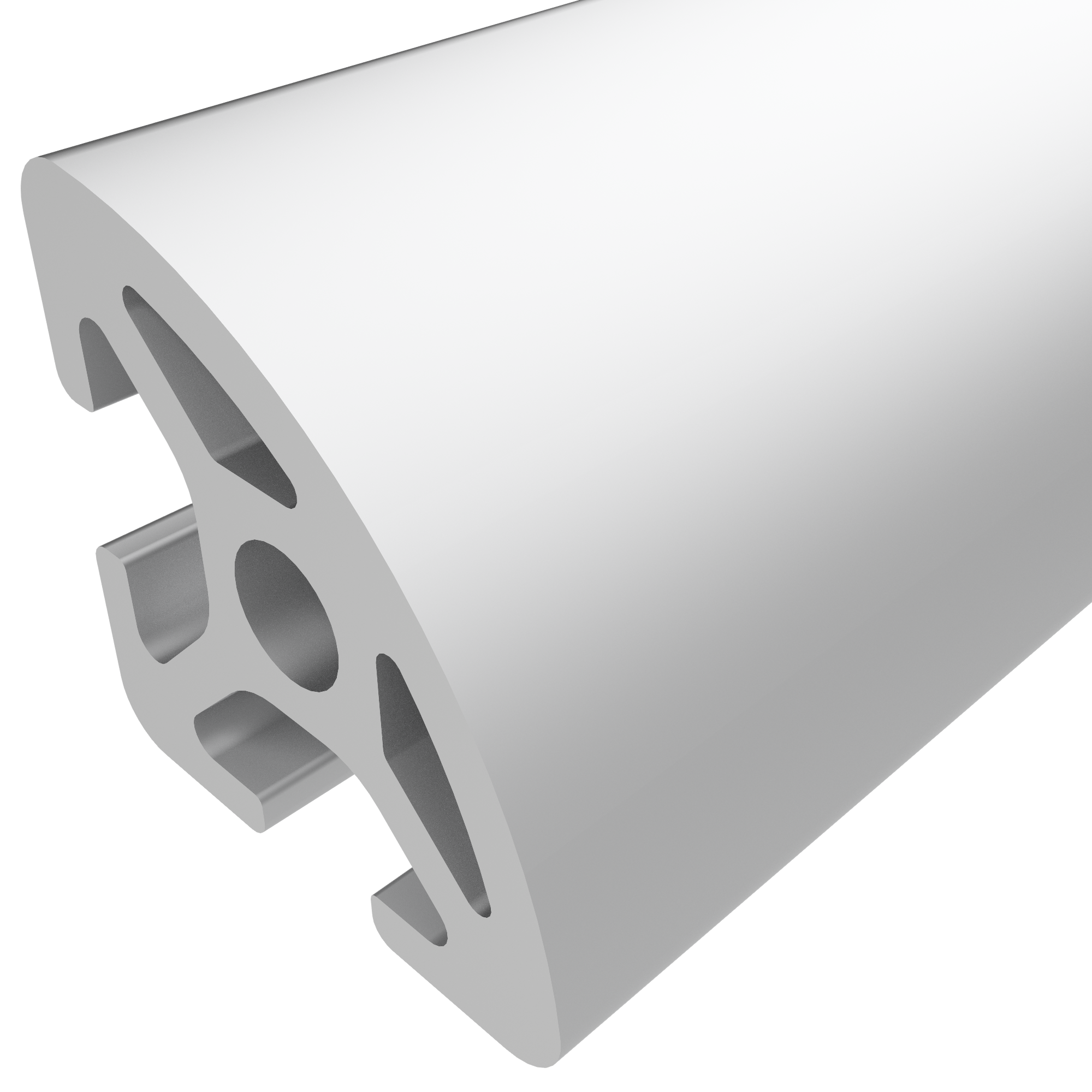

Profil 5 R20-90°, natur

Liefereinheit Profil: 6000 mm Stange
Profil 5 R20-90°, natur
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Profil 5 R20-90°, natur
Profil 5 R20-90°, natur
Profil 5 R20-90°, natur
Profil 5 R20-90°, natur
Profil 5 R20-90°, natur
Menge Preis pro Stück
bis 3
31,32 €*
ab 4
28,50 €*
Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Liefereinheit Profil

Anbei finden Sie passende Artikel

Abdeckkappe 5 R20-90°, schwarz
0,29 € - 0,35 €*
Abdeckkappe 5 R20-90°, schwarz
0,29 € - 0,35 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Automatik-Verbindungssatz 5, verzinkt
2,25 € - 2,61 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Winkelsatz 5 20x20
4,20 € - 4,79 €*
Gesamtpreis Zubehör

36,84 € *

PDF-Datenblatt
Produktnummer: PI-4110 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001534
Länge: 6000 mm
Gewicht: 2.844 kg

Produktinformationen "Profil 5 R20-90°, natur"

Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.

Lieferlänge 6030 mm

Details

l    0,6 cm4
w    0,55 cm3
Profilfläche    1,76 cm2
Gewicht    0,48 kg/m

Step-Datei

Download
Nutauszugskraft: F=500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
Baureihe: i-Baureihe 5 - 20
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Rund
Größe: 20x20 mm
Nuten: Radienprofile
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
Produktgalerie überspringen

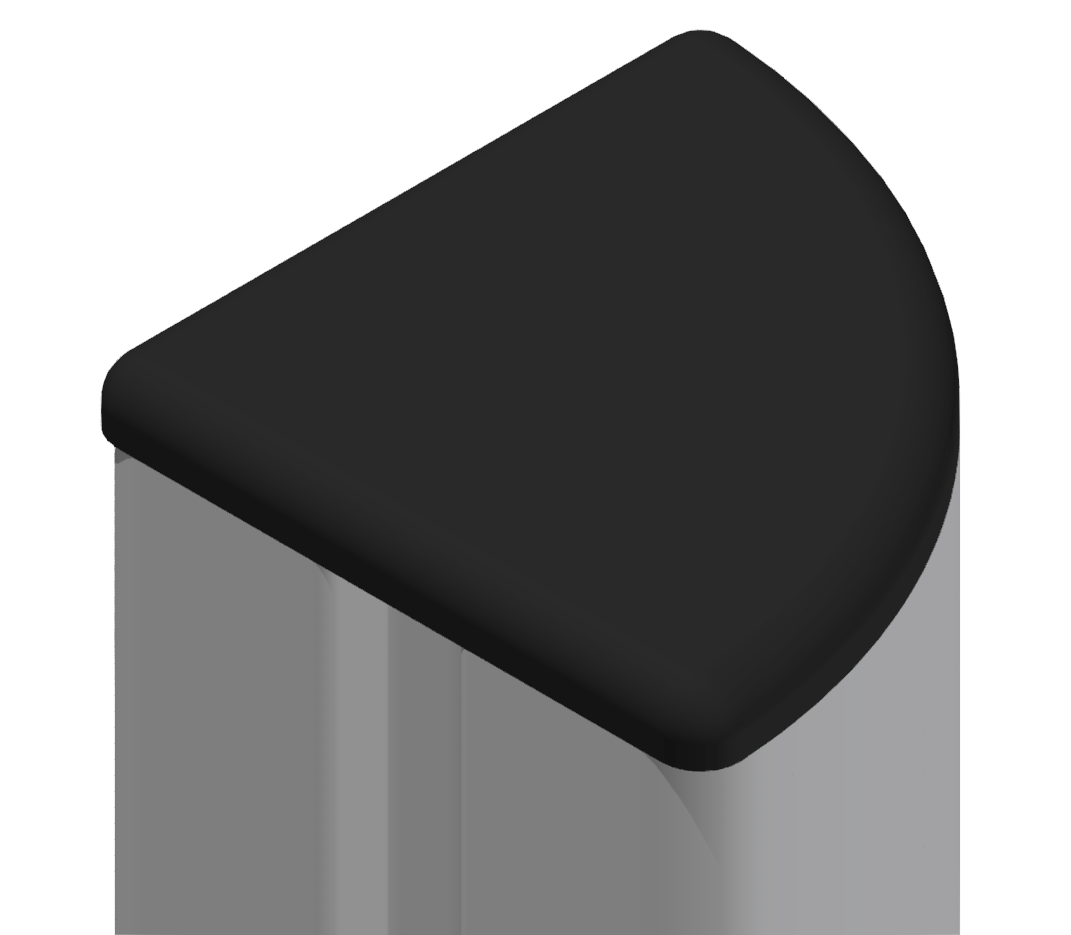

Abdeckkappe 5 R20-90°, schwarz Abdeckkappe 5 R20-90°, schwarz
AI-4050
Abdeckkappe 5 R20-90°, schwarz
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,29 €*
Produktgalerie überspringen
Automatik-Verbindungssatz 5, verzinkt Automatik-Verbindungssatz 5, verzinkt
VI-4035
Automatik-Verbindungssatz 5, verzinkt
Der Automatik-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.391.60 – ermöglicht eine besonders schnelle und verdeckte Verbindung zweier Aluminiumprofile im 90°-Winkel. Durch die automatische Klemmfunktion ist kein Profilbearbeiten notwendig, was Zeit und Aufwand spart. Produktmerkmale: – Passend für Nut 5 Aluminiumprofile – Material: verzinkter Stahl für robuste Verbindung – Kompatibel zu item Artikelnummer: 0.0.391.60 – Einfache Montage durch automatische Verriegelung – Ideal für kompakte, saubere Konstruktionen Dieser Verbindungssatz ist die perfekte Lösung für stabile, unsichtbare Verbindungen bei kleinen Profilquerschnitten – zeitsparend und zuverlässig.

Ab 2,25 €*
Winkelsatz 5 20x20 Winkelsatz 5 20x20
ZI-4040
Winkelsatz 5 20x20
Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm. Produkteigenschaften: – Abmessung: 20 × 20 mm – Material: verzinkter Stahl – Inklusive Befestigungsmaterial – Kompatibel zu item 0.0.425.02 – Passend für Nut 5 Profile (20x20 mm) Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.

Ab 4,20 €*
