Winkelsatz 5 20x20
Maunsystem GmbH
Loading...
| Menge | Preis pro Stück |
|---|---|
| bis 9 |
4,79 €*
|
| ab 10 bis 99 |
4,40 €*
|
| ab 100 |
4,20 €*
|
Produktnummer:
ZI-4040
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1003672
Gewicht:
0.023 kg
Produktinformationen "Winkelsatz 5 20x20"
Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm.
Produkteigenschaften:
– Abmessung: 20 × 20 mm
– Material: verzinkter Stahl
– Inklusive Befestigungsmaterial
– Kompatibel zu item 0.0.425.02
– Passend für Nut 5 Profile (20x20 mm)
Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.
Kompatibel mit item 0.0.425.02
Details
- 1 Stück ZI-4030 Winkel 20x20 Zn, weißaluminium-5
- 1 Stück ZI-4035 Winkel-Abdeckkappe 20x20, schwarz-5
- 2 Stück S-1025 Zylinderkopfschraube M5x08 DIN 912, verzinkt
- 2 Stück NI-4020 Nutenstein M5 steg, verzinkt-5
Step-Datei
Download| Biegemoment: | sehr gut |
|---|---|
| Nachträglich in bestehender Konstruktion einsetzbar: | ja |
| Torsionsmoment: | sehr gut |
| Verschiebekraft: | sehr gut |
| Linear verschiebbar: | ja |
| Winkel frei wählbar: | nein |

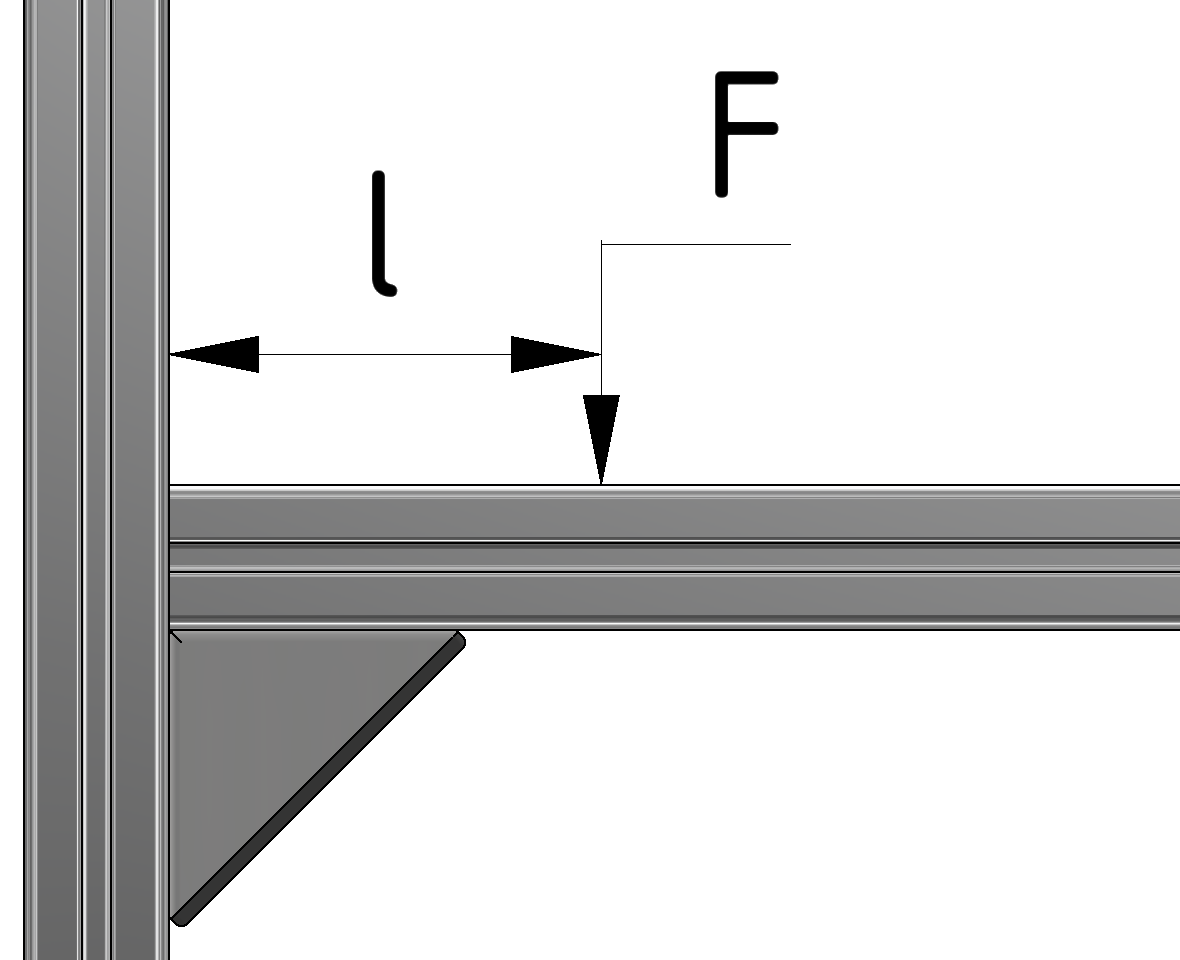

| Kraftbegrenzung: | F < 1.000 N |
| kompatibel mit: | item |
| Drehmomentbegrenzung: | F x l < 50 Nm |
| Baureihe: | i-Baureihe 5 - 20 |
| Teileart: | Winkel |
| Winkel Typ: | Winkel Zn, Winkelsätze Zn |
| Material: | GD-Zn |
| Farbe: | schwarz, weißaluminium |
| Profil-Bearbeitung: | ohne Profilbearbeitung |
| Größe: | 20x20 mm |
