Profil 5 R20/40-60°, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
10,89 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
10,89 € *
Produktnummer:
PI-4117 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006768
Gewicht:
0.85 kg
Produktinformationen "Profil 5 R20/40-60°, natur"
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Zuschnitt max. 6000 mm
Zuschnitt max. 6000 mm
Kompatibel mit item 0.0.425.41
Details
Ix 2,48 cm4
Iy 1,65 cm4
Wx 1,31 cm3
Wy 1,09 cm3
Profilfläche 3,16 cm2
Gewicht 0,85 kg/m
Iy 1,65 cm4
Wx 1,31 cm3
Wy 1,09 cm3
Profilfläche 3,16 cm2
Gewicht 0,85 kg/m
Step-Datei
Download| Nutauszugskraft: | F=500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 5 - 20 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rund |
| Nuten: | Radienprofile |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
Produktgalerie überspringen
Ab
2,25 €*
Ab
4,20 €*
VI-4035

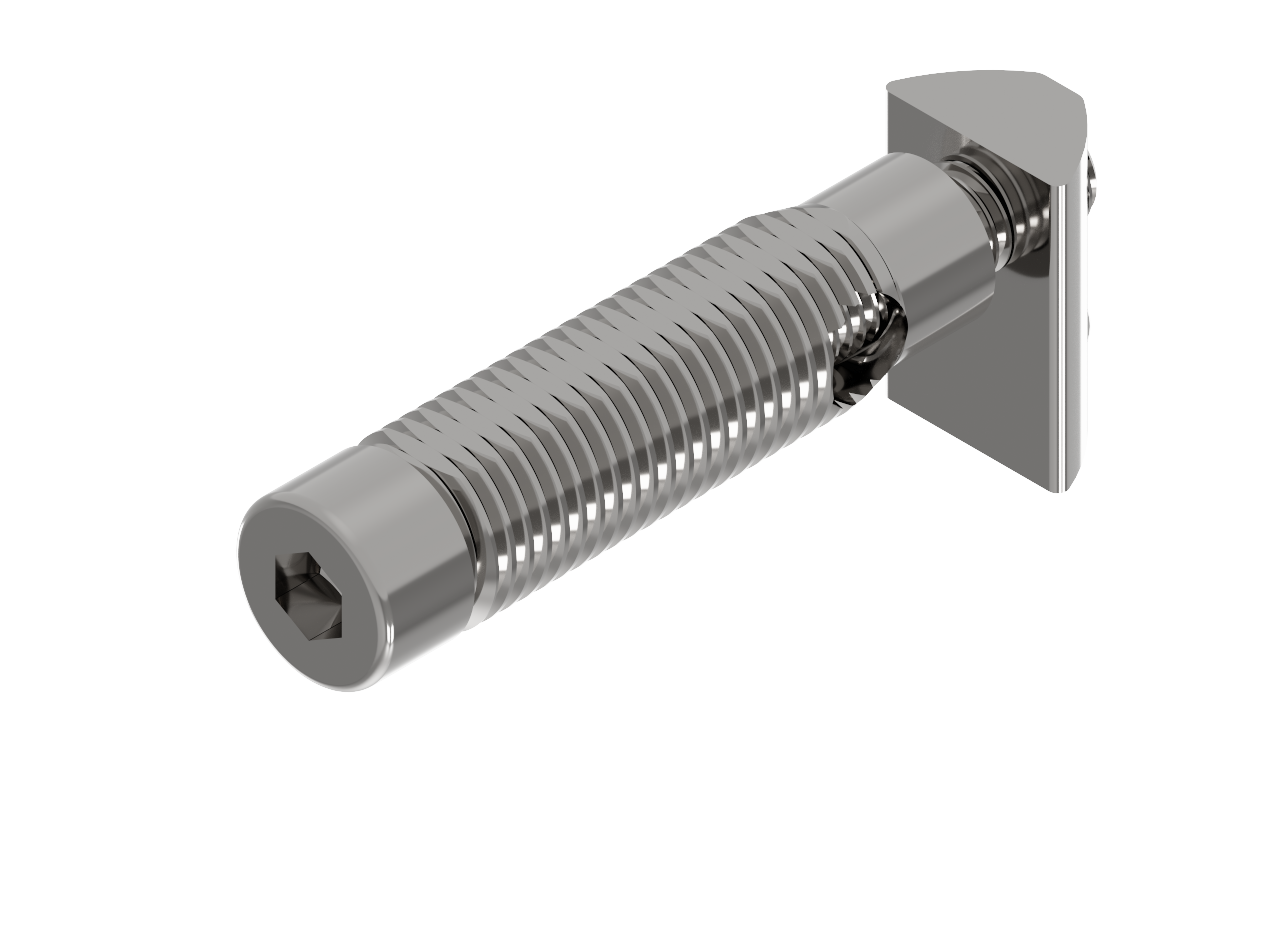

Automatik-Verbindungssatz 5, verzinkt
Der Automatik-Verbindungssatz 5 verzinkt – kompatibel zu item 0.0.391.60 – ermöglicht eine besonders schnelle und verdeckte Verbindung zweier Aluminiumprofile im 90°-Winkel. Durch die automatische Klemmfunktion ist kein Profilbearbeiten notwendig, was Zeit und Aufwand spart.
Produktmerkmale:
– Passend für Nut 5 Aluminiumprofile
– Material: verzinkter Stahl für robuste Verbindung
– Kompatibel zu item Artikelnummer: 0.0.391.60
– Einfache Montage durch automatische Verriegelung
– Ideal für kompakte, saubere Konstruktionen
Dieser Verbindungssatz ist die perfekte Lösung für stabile, unsichtbare Verbindungen bei kleinen Profilquerschnitten – zeitsparend und zuverlässig.
ZI-4040

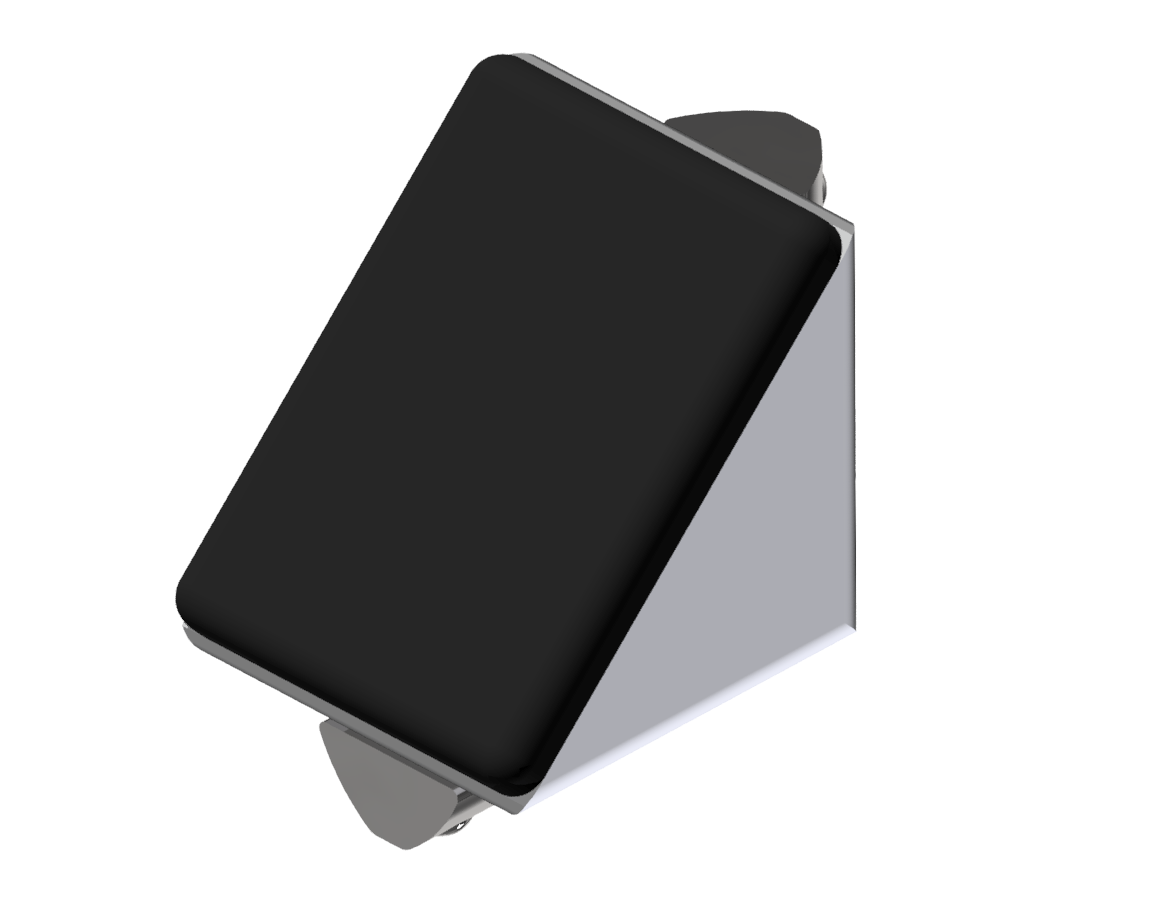

Winkelsatz 5 20x20
Der Winkelsatz 5 20x20 – kompatibel zu item 0.0.425.02 – ist ein stabiler, verzinkter Verbindungssatz für 90°-Verbindungen im Profilsystem 5. Er ermöglicht eine einfache und zuverlässige Verbindung zweier Aluminiumprofile der Serie 5 mit einem Querschnitt von 20x20 mm.
Produkteigenschaften:
– Abmessung: 20 × 20 mm
– Material: verzinkter Stahl
– Inklusive Befestigungsmaterial
– Kompatibel zu item 0.0.425.02
– Passend für Nut 5 Profile (20x20 mm)
Ideal für leichte Rahmenkonstruktionen, Abdeckungen oder Aufbauten im Maschinen- und Anlagenbau.
