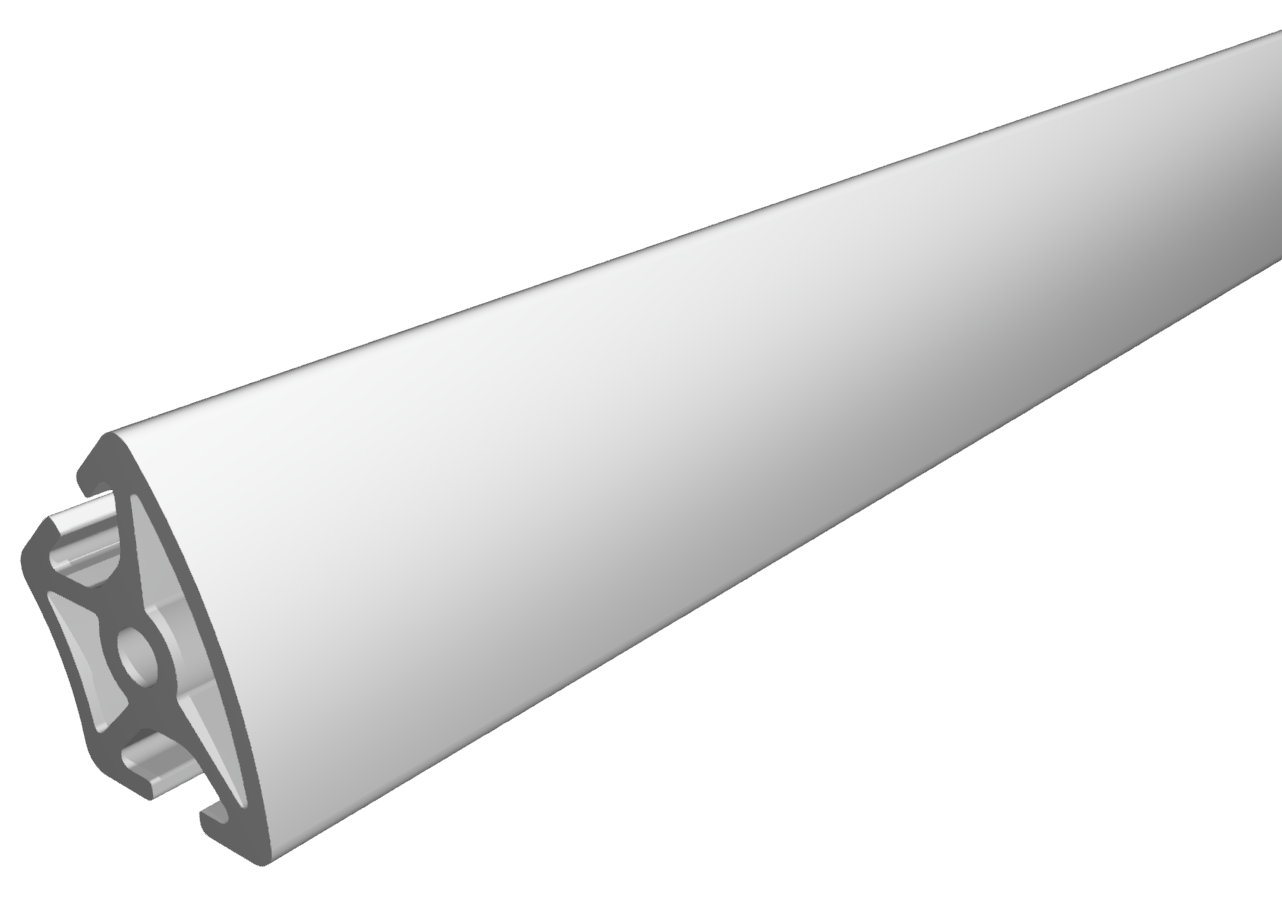

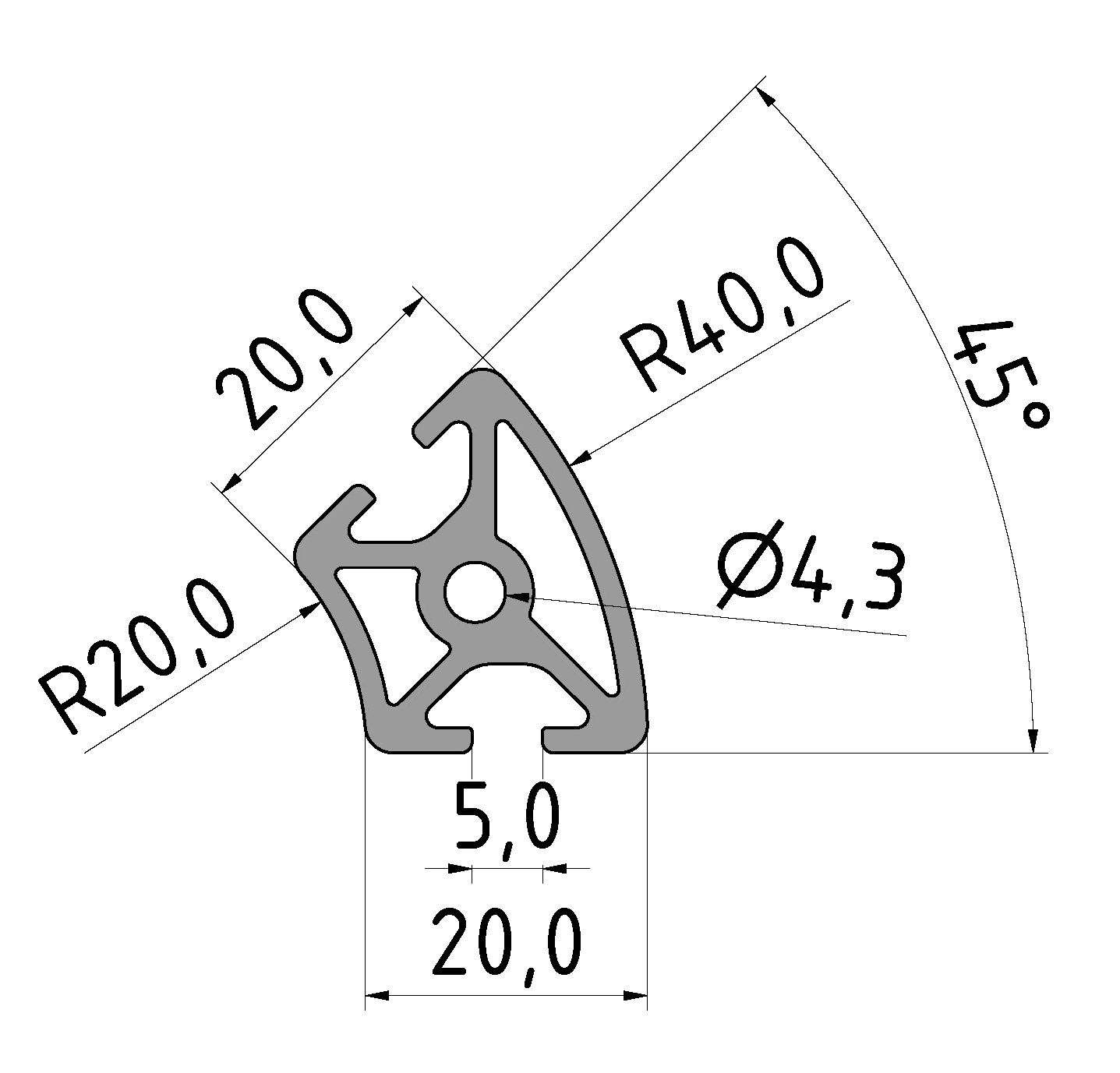

Profil 5 R20/40-45°, natur
Liefereinheit Profil:
zugeschnittene Länge
Maunsystem GmbH
Loading...
8,55 €*
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
8,55 € *
Produktnummer:
PI-4115 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006767
Gewicht:
0.64 kg
Produktinformationen "Profil 5 R20/40-45°, natur"
Die Profile R sind speziell zum Bau von abgewinkelten Schutzhauben, Gestellen und anderen Baugruppen geeignet. Die geschlossene Außenfläche ist optisch ansprechend und pflegeleicht.
Zuschnitt max. 6000 mm
Zuschnitt max. 6000 mm
Kompatibel mit item 0.0.425.40
Details
Ix 1,26 cm4
Iy 0,98 cm4
Wx 0,79 cm3
Wy 0,75 cm3
Profilfläche 2,38 cm2
Gewicht 0,64 kg/m
Iy 0,98 cm4
Wx 0,79 cm3
Wy 0,75 cm3
Profilfläche 2,38 cm2
Gewicht 0,64 kg/m
Step-Datei
Download| Nutauszugskraft: | F=500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 5 - 20 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rund |
| Nuten: | Radienprofile |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
